平成１３年度第１回デジタル３種　基礎科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）図−１に示す回路において、抵抗Ｒ１に加わる電圧が２１ボルトのとき、抵抗Ｒ３に流れる電流は、（ ア ）アンペアである。ただし、電池の内部抵抗は無視するものとする。
�@２ �A５ �B７ �C１４ �D３５
　　　


（２）図−２に示す回路において、端子ａ−ｂ間に、４０ボルトの交流電圧を加えたとき、抵抗Ｒに流れる電流が２アンペアであった。この回路の誘導性リアクタンスＸＬは、（ イ ）オームである。
�@４ �A１２ �B２０ �C２４ �D２８
　　


（３）抵抗Ｒと静電容量Ｃの直列回路に加えた電圧の位相は、電流に対して（ ウ ）。
�@遅れる �A進む �B同じになる


（４）断面が円形の導線の抵抗値は、その長さを４倍にしても、直径を（ エ ）倍にすれば、変化しない。
�@１／４ �A１／２ �B１ �C２ �D４


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）Ｐ形半導体の（ ア ）キャリアは、正孔である。
�@多数 �A少数 �B自由電子


（２）図に示す回路において、Ｉ１を十分大きくすると、トランジスタは飽和領域に入り、（ イ ）は、ほぼゼロとなる。このようなトランジスタの状態はスイッチのＯＮと対応させることができる。
�@Ｉ２ �AＶ０ �BＶ１
　　　


（３）エミッタ接地トランジスタ回路の代表的な静特性の一つである（ ウ ）特性は、コレクタとエミッタ間の電圧Ｖｃｅを一定としたときのコレクタ電流Ｉｃ−ベース電流Ｉｂとの関係を示したものである。
�@入力 �A出力 �B電圧帰還 �C電流伝達


（４）トランジスタ増幅回路を接地方式により分類したとき、（ エ ）接地方式はエミッタホロワともいわれ、入力インピーダンスが高く、出力インピーダンスが低いので、インピーダンス変換回路としても用いられる。
�@エミッタ �Aコレクタ �Bベース


（５）電界効果トランジスタについての次の記述は、（ オ ）。
Ａ 電界効果トランジスタは、電子又は正孔のどちらか一つをキャリアとするのでユニポーラ形トランジスタともいわれる。
Ｂ 電界効果トランジスタは、その構造と制御方法により接合形電界効果トランジスタとＭＯＳ形電界効果トランジスタに分類することができる。
�@Ａのみ正しい �AＢのみ正しい �BＡもＢも正しい �CＡもＢも正しくない


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）１０進数の１１５を２進数に変換すると（ ア ）になる。
�@１００１００１１ �A０１１１００１１ �B１１１００１１０ �C０１１１００１０ �D０１１１０１１０


（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（ イ ）になる。
　　　　

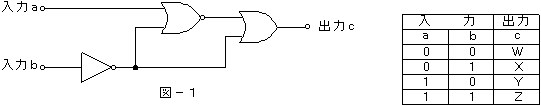

（３）図−１の論理回路において、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係が右の真理値表で示されるとき、表中の出力レベルＷ、Ｘ、Ｙ、Ｚは、それぞれ（ ウ ）である。
�@1,1,1,0 �A0,1,0,1 �B0,0,1,0 �C1,0,1,0 �D1,1,0,0
　　　


（４）図−２に示すベン図において、ＡとＢは、それぞれの円の内部を表すとき、塗りつぶした部分を示す論理式は、（ エ ）である。
　　　
　　　　　　　


第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

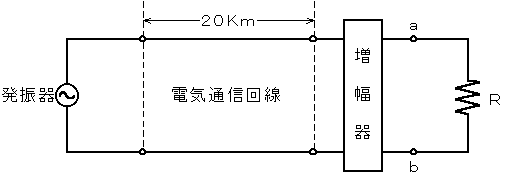

（１）図において、電気通信回線への入力レベルが−５デシベル、その伝送損失が１キロメートル当たり（ ア ）デシベル、増幅器の利得が３０デシベルのとき、端子ａ−ｂでの受信レベルは、−３デシベルである。ただし、入出力各部のインピーダンスは整合しているものとする。
�@０．８ �A１．０ �B１．２ �C１．４
　　　


（２）同軸ケーブルの漏話は、導電的な結合により生じるが、その量は、伝送される信号の周波数が低く（ イ ）。
�@なっても変化しない �Aなると小さくなる �Bなると大きくなる �Cなるとゼロとなる


（３）特性インピーダンスがＺ１の通信回線に負荷インピーダンスＺ２を接続する場合、Ｚ２の値が（ ウ ）のとき、接続点での入射電圧波は同位相全反射される。
�@Ｚ２＝０ �AＺ２＝∞ �BＺ２＝Ｚ１／２ �CＺ２＝Ｚ１


（４）電力線から誘導作用によって通信線へ誘起される（ エ ）電圧は、一般に、電力線の電圧に比例して大きくなる。
�@放電 �A電磁誘導 �B静電誘導 �C遮へい


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）ＳＳＢ通信方式とは、振幅変調によって生じた（ ア ）伝送する方法である。
�@上側波帯と下側波帯のいずれかを �A上側波帯と下側波帯の両方とも �B一方の側波帯と他方の側波帯の一部を


（２）原信号をサンプリングして得たパルスの振幅を２進符号化して表すのは、（ イ ）信号である。
�@ＰＡＭ �AＰＰＭ �BＰＣＭ �CＰＷＭ


（３）多相位相変調方式で伝送路に送出される信号は、一つの位相において、複数ビットの情報量を持つことができ、（ ウ ）相位相変調方式では、２ビットの情報を伝送することができる。
�@２ �A４ �B６ �C８


（４）光ファイバケーブルを使用するときは、その両端に（ エ ）を光に変換する発光素子及びその逆変換を行う受光素子が必要となる。
�@電波 �A電気 �B周波数

Ans.

第１問（ア）�A （イ）�A （ウ）�@ （エ）�C
第２問（ア）�@ （イ）�A （ウ）�C （エ）�A （オ）�B
第３問（ア）�A （イ）�A （ウ）�@ （エ）�B
第４問（ア）�C （イ）�B （ウ）�A （エ）�B
第５問（ア）�@ （イ）�B （ウ）�A （エ）�A
