平成１３年度第１回デジタル１種　基礎科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

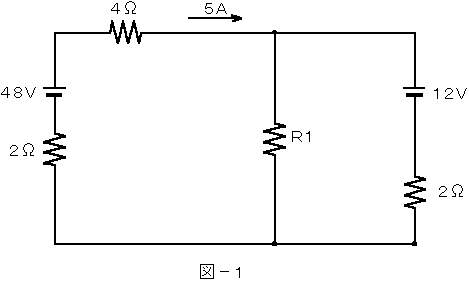

（１） 図−１に示す回路において、矢印に示すような電流が流れているとき、抵抗Ｒ１で消費される電力は、（　ア　）ワットである。ただし、電池の内部抵抗は無視するものとする。
　�@１６ �A１８ �B２４ �C３６ �D７２

　　　　　　

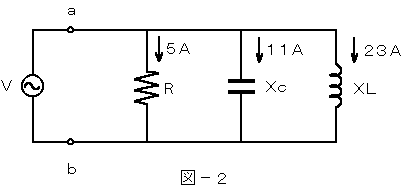

（２） 図−２に示す回路において、端子ａ−ｂ間の合成インピーダンスが１１オームであるとき、容量性リアクタンスＸｃは、（　イ　）オームである。
　�@６ �A８ �B１２ �C１３ �C４３
　　　　　　　


（３） Ｖボルトに充電したＣファラドのコンデンサをＣアンペアで定電流放電すると、Ｖ秒で０ボルトになる。したがって、このコンデンサに蓄えられていた静電エネルギーは、（　ウ　）ジュールである。
　　　　


（４）比透磁率は、その磁性体の透磁率と（　エ　）中における透磁率との比である。
　　�@絶対温度が零度 �A鉄 �B真空 �C水 �Dセルシウス温度が零度


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１）（　ア　）ＦＥＴのゲートは、絶縁酸化膜を介して伝導チャネルを制御するため、（　イ　）インピーダンスであり、消費電力が少ないという点で優れている。
　�@ ＭＩＬ形 �AＭＯＳ形 �B接合形 �C高入力 �D拡散 �E低入力

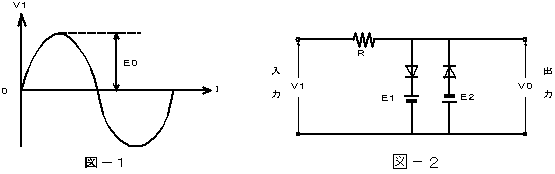

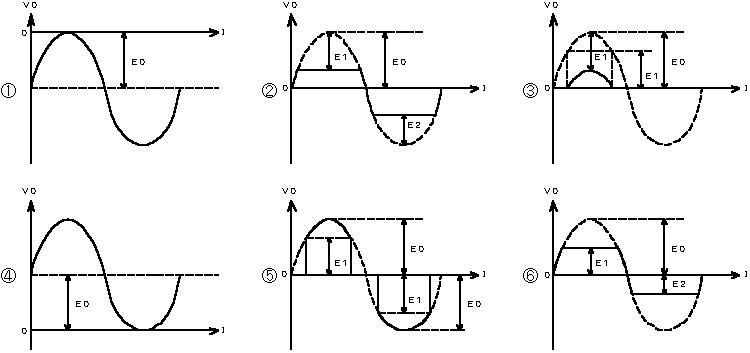

（２）図−１に示す正弦波形の電圧を入力Ｖ１として、図−２に示す回路に加えているとき、この回路の出力電力Ｖ０の波形は、（　ウ　）になる。ただし、ダイオードは理想的な特性を持ち、｜Ｅ０｜＞｜Ｅ１｜＞｜Ｅ２｜とする。

　　　　
　　　
　　　　　　




（３） エミッタ接地形のトランジスタ増幅回路のバイアス回路では、信号の損失を防ぐため、交流抵抗の小さい（　エ　）を用いることが多い。
　�@ サーミスタ �Aバリスタ �B負抵抗 �Cコイル �Dコンデンサ


（４） 電界効果トランジスタは、（　オ　）及びドレインといわれる電極間において、半導体の中を流れる多数キャリアを、ゲートの電圧で制御する素子である。
　�@アノード �Aドナー �Bソース �Cアクセプタ �Dカソード


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

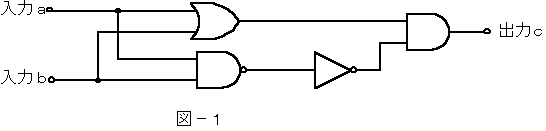

（１） 図−１の論理回路は、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係から、（　ア　）の回路に置き換えることができる。
　�@ 否定論理和 �A論理和 �B否定論理積 �C論理積 �D排他的論理和




（２） 次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（　イ　）になる。
　　　　　　　　
　　

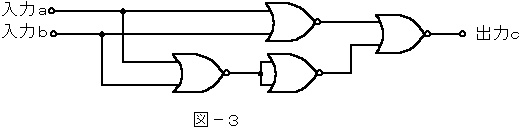

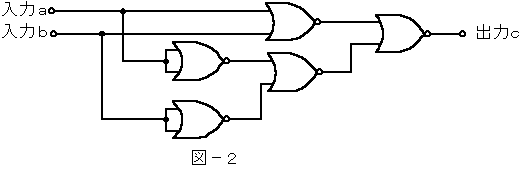

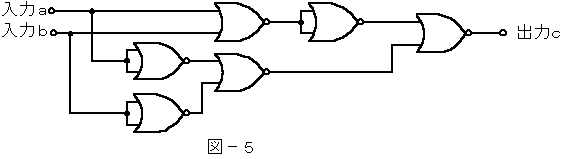

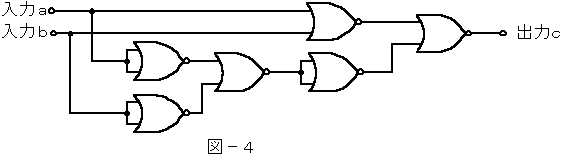

（３）図−２〜図−５の論理回路において、入力ａ及び入力ｂの論理レベル（それぞれＡ及びＢ）と出力ｃの論理レベル（Ｃ）との関係が、

　�@図−２ �A図−３ �B図−４ �C図−５

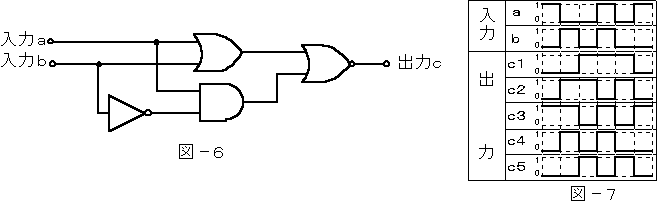

（４） 図−６の論理回路において、入力ａ及び入力ｂに図−７に示す入力があるとき、図−６の出力ｃは、図−７のｃ１〜ｃ５のうち（　エ　）である。
　�@ ｃ１ �Aｃ２ �Bｃ３ �Cｃ４ �Dｃ５




第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

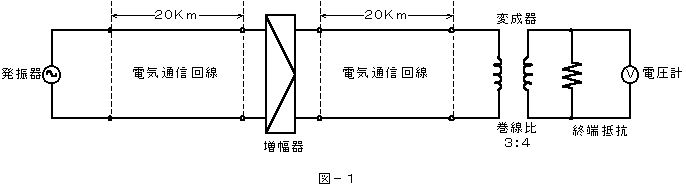

（１）図−１において、電気通信回線への入力電圧が１２０ミリボルト、その伝送損失が１キロメートル当たり１．０デシベル、増幅器の利得が（　ア　）デシベルのとき、電圧計の読みは、１６ミリボルトである。ただし、変成器は理想的なものとし、電気通信回線及び増幅器の入出力インピーダンスは等しく、各部は整合しているものとする。
　�@ １０ �A１５ �B２０ �C２５ �D３０ �E４０




（２）（　イ　）線路における入力インピーダンスは、その線路の特性インピーダンスと等しくなる。
　�@ 無限長の �A他端を開放した �B他端を短絡した

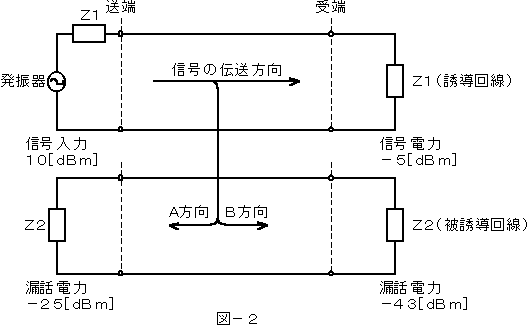

（３） 図−２において、Ｂ方向における漏話減衰量は（　ウ　）デシベルである。
　�@１５ �A３３ �B３５ �C４３ �D５０ �E５３




（４）特性インピーダンスの異なる通信用ケーブルを接続して信号を伝送するとき、その接続点において反射現象が起きるが、この減少を防ぐためには、一般に、接続点に（　エ　）を挿入する。
　�@変成器 �A変調器 �B純抵抗 �Cコンデンサ �D高抵抗


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１） アナログ伝送路によるデータ伝送は、インパルス雑音や瞬断が（　ア　）を発生させる。
　�@ 減衰ひずみ �A高調波ひずみ �Bレベル変動 �C漏話 �D符号誤り


（２） ある周波数以上のすべての周波数の信号を通過させ、その他の周波数の信号に対しては、大きな減衰を与えるフィルタを（　イ　）フィルタという。
　�@低域 �A帯域通過 �B高域 �C帯域阻止


（３） 複数電話回線の音声信号を周波数分割方式により多重化するには、各電話回線の音声信号でそれぞれ異なった周波数の搬送波を（　ウ　）する必要がある。
　�@ コード化 �A変調 �B離調 �C同調


（４） ＰＣＭ方式で高い信号周波数まで伝送するためには、信号の（　エ　）必要がある。
　�@ サンプリング周期を短くする
　�A サンプリング周期を長くする
　�B サンプリング・パルス当たりの符号化ビット数を増加する
　�C サンプリング・パルス当たりの符号化ビット数を減少する


（５） 伝搬路における自然条件等の変化により、電波の受信（　オ　）が時間的に変動することをフェージングという。
　�@電界強度 �A雑音電圧 �B周波数 �C帯域幅

　　Ans.

問１　（ア）�C　（イ）�C　（ウ）�@　（エ）�B
問２　（ア）�A　（イ）�C　（ウ）�E　（エ）�D　（オ）�B
問３　（ア）�C　（イ）�A　（ウ）�C　（エ）�D
問４　（ア）�B　（イ）�@　（ウ）�E　（エ）�@
問５　（ア）�D　（イ）�B　（ウ）�A　（エ）�@　（オ）�@
