次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）図－１に示すように、最大指示電流が３０ミリアンペア、内部抵抗ｒが３９キロオームの電流計Ａに、（ ア ）オームの抵抗Ｒを並列に接続すると、最大１２０ミリアンペアの電流Ｉを測定できる。
①１３ ②２０ ③２６ ④５０ ⑤１００
（２）図－２に示す回路において、交流電流が２００ミリアンペア流れているとき、この回路の端子ａ－ｂ間に現れる電圧は、（ イ ）ボルトである。
①２５ ②３５ ③１２５ ④２５，０００ ⑤３５，０００
（３）磁気回路において、コイルの巻数と（ ウ ）との積は、磁束を発生させる力で、起磁力という。
①電荷 ②抵抗 ③磁極 ④電圧 ⑤電流
（４）一般に、導線の温度が上昇したとき、その抵抗値は、（ エ ）。
①変わらない ②減少する ③増加する
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）トランジスタは、ゲルマニウム、シリコン等の結晶に微量の不純物を混入して半導体素子を形成しており、通電時に電荷を運ぶ主役が（ ア ）であるものを、Ｎ形半導体という。
①イオン ②正孔 ③分子 ④電子 ⑤原子

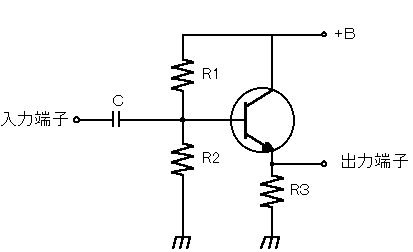

（２）図に示すトランジスタ増幅回路は、エミッタ接地形回路と比較すると、電圧利得が（ イ ）。
①大きい ②小さい ③等しい
（３）トランジスタを多段増幅回路に使用したとき、（ ウ ）接地方式が最も実用的な回路であるといわれるのは、入力インピーダンスと出力インピーダンスの差が他の接地方式に比較し、最も小さい等の利点による。
①エミッタ ②ベース ③コレクタ
（４）ゲルマニウムダイオードの順方向動作電圧は、シリコンダイオードと比較して、一般に、（ エ ）。
①大小がある ②変わらない ③大きい ④小さい
（５）定電圧ダイオードは、逆方向に加えた電圧がある値を超えると急激に電流が増加する（ オ ）現象を生じ、広い電流範囲で電圧を一定に保つ特性を有する。
①発光 ②飽和 ③降伏 ④ドリフト
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）１０進数の５５を２進数に変換すると（ ア ）になる。
①０１００１１ ②１１０１０１ ③１００１１０ ④０１１００１ ⑤１１０１１１
（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（ イ ）になる。

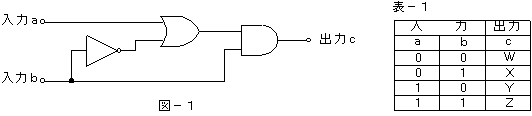

（３）図－１の論理回路において、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係が表－１の真理値表で示されるとき、表中の出力レベルＷ、Ｘ、Ｙ、Ｚは、それぞれ（ ウ ）である。
①0,1,1,0 ②0,1,0,1 ③0,0,1,0 ④0,0,1,1 ⑤0,0,0,1

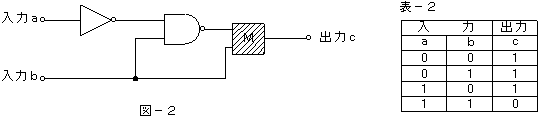

（４）図－２の論理回路において、Ｍの論理素子が（ エ ）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係は、表－２の真理値表で示される。
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）図において、入力電圧Ｖ１が０．８ミリボルト、増幅器ＡＭＰ１、ＡＭＰ２及びＡＭＰ３の利得がそれぞれ５デシベル、１０デシベル及び２５デシベルのとき、出力電圧Ｖ０は、（ ア ）ミリボルトである。ただし、入出力各部のインピーダンスは、すべて整合しているものとする。
①２０ ②４０ ③８０ ④２００
（２）平衡対ケーブルにおける静電的な結合による漏話は、回線を構成する心線間の幾何学的配置の（ イ ）によって生じる。
①平衡 ②インターフェース ③正方形配列 ④不平衡
（３）インピーダンスの異なる伝送ケーブルを接続して音声周波数帯域などの信号を伝達するとき、その接続点における電圧は、電流には（ ウ ）現象が生じる。
①放射 ②鳴音 ③反射 ④共振
（４）０．１ミリワットの電力を絶対レベルで表すと（ エ ）［ｄＢｍ］である。
①０．１ ②０ ③－１ ④－１０
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）ＡＭ方式は、通常、伝送する信号の電圧レベルにより搬送波の（ ア ）を変化させる方式である。
①位相 ②周期 ③周波数 ④振幅
（２）平衡対ケーブルでは、一般に、伝送する信号の（ イ ）なるほど伝送損失が増大する。
①周波数が高く ②静電容量が小さく ③周波数が低く
（３）デジタル伝送方式における多重化は、一般に、（ ウ ）分割方式で行われる。
①周波数 ②時 ③空間
（４）光ファイバは、コアといわれる中心層とクラッドといわれる外層の２層構造から成り、中心層の屈折率を外層の屈折率（ エ ）することにより、光は、中心層内を外層との境界で全反射を繰り返しながら進んで行く。
①と等しく ②より大きく ③より小さく
