平成１３年度第１回アナログ１種　基礎科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

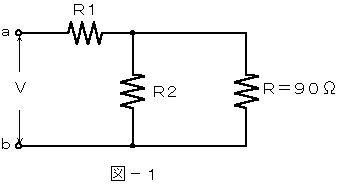

（１） 図−１に示す回路において、端子ａ−ｂ間の合成抵抗が抵抗Ｒに等しく、かつ、抵抗Ｒ２が（　ア　）オームのとき、Ｒの両端の電圧は、端子ａ−ｂ間の電圧Ｖの１／４である。
�@２２ �A３０ �B５０ �C６７ �D９０

　　　　

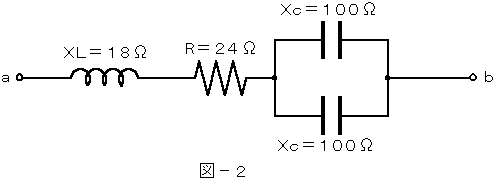

（２） 図−２に示す回路の力率（抵抗Ｒにかかる電圧と端子ａ−ｂ間に加えた電圧との比）は、（ イ ）である。
�@０．４３ �A０．６ �B０．７５ �C０．８ �D１．０

　　　　


（３） 電気回路において、回路定数や入力が変化すると、回路内の電流や電圧が変化し、ある時間が経過してから一定の値に落ち着く。この一定値の状態を（　ウ　）状態という。
�@定在 �A定数 �B不動 �C平衡 �D定常


（４） 起電力がＥボルト、内部抵抗がｒオームの電源をｎ個並列に接続したものをｍ組直列に接続すると、電源の合成内部抵抗は、ｒの（　エ　） 倍になる。
　　　　


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１） ＭＯＳ形電界効果トランジスタは、多数キャリアのみで動作するもので、（ ア　）トランジスタの一種である。
�@ダイパルス形 �Aダイコード形 �Bバイポーラ形 �Cバイナリー形 �Dユニポーラ形

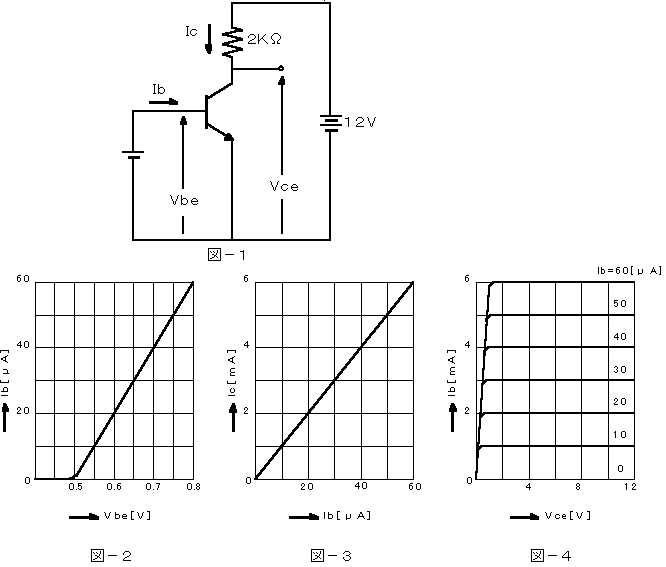

（２）図−１に示す回路のトランジスタのＩｂ−Ｖｂｅ特性、Ｉｃ−Ｉｂ特性及びＩｃ−Ｖｃｅ特性がされぞれ図−２〜図−４で示されるとき、この回路のコレクタ−エミッタ間の電圧を６ボルトの点において動作させるためには、ベース−エミッタ間のバイアス電圧を（　イ　）ボルトにする必要がある。
�@０．５０ �A０．５５ �B０．６０ �C０．６５ �D０．７０ �E０．７５
　


（３）エミッタ接地形トランジスタ回路において、（　ウ　）を得るために必要な抵抗Ｒｅをエミッタに接続した電流帰還バイアス回路では、入出力信号の（ エ ）を防ぐため、Ｒｅに並列にコンデンサを接続する。
　�@通過 �Aベースとエミッタ間のバイアス電圧 �Bバイパス �C増加 �Dコレクタとベース間のバイアス電圧 �E損失


（４）トランジスタの温度上昇は、主として（ オ ）によるもので、放熱板を付けたり、周囲温度を低くしたりすることによって、許容する最大（ オ ）を大きくすることができる。
�@エミッタ損失 �A入力信号電力 �Bコレクタ損失 �Cコレクタ−エミッタ間電圧


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

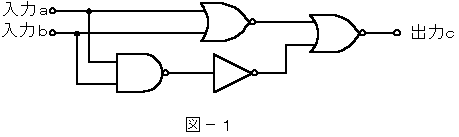

（１） 図−1の論理回路は、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係から、（　ア　）の回路に置き換えることができる。
�@否定論理和 �A論理和 �B否定論理積 �C論理積 �D排他的論理和

　　　　


（２） 表−１は、２入力の論理回路における入力論理レベルＡ及びＢと出力論理レベルＣとの関係を示した真理値表である。その論理回路の論理式が、
　　　
で表されるとき、表中の出力論理レベルＷ、Ｘ、Ｙ、Ｚは、それぞれ（　イ　）である。
�@0,0,1,0 �A0,0,1,1 �B0,1,0,1 �C1,1,0,0 �D1,0,0,0 �E1,0,1,0
　　　　

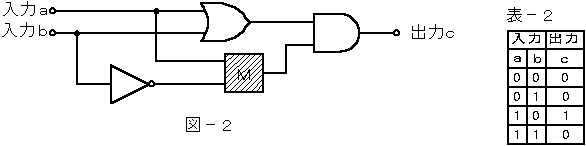

（３） 図−2の論理回路において、Ｍの論理素子が（　ウ　）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係は、表−２の真理値表で示される。

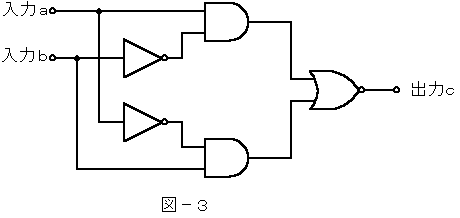

（４）図−３の論理回路における入力ａ及び入力ｂの論理レベル（それぞれＡ及びＢ）と出力ｃの論理レベル（Ｃ）との関係式は、Ｃ＝（ エ ）の論理式で表すことができる。
　　　
　　　


第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

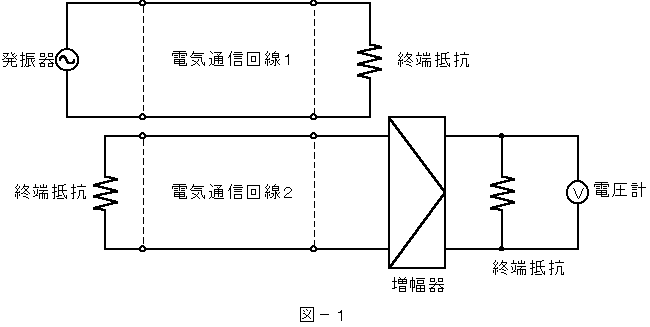

（１） 図−１において、電気通信回線１への入力電圧が（　ア　）ミリボルト、電気通信回線１から電気通信回線２への遠端漏話減衰量が５６デシベル、増幅器の利得が１６デシベルのとき、電圧計の読みは、２．３ミリボルトである。ただし、入出力各部のインピーダンスは整合しているものとする。
�@２３ �A４６ �B９２ �C１１４ �D２３０ �E４６０

　


（２） 平衡対ケーブルを用いて音声周波数帯域の信号の伝送を行うとき（　イ　）を大きくすると伝送損失が増加する。
�@単位長さ当たりのインダクタンス �A心線導体の直径 �B心線導体の導電率 �C単位長さ当たりの心線導体抵抗

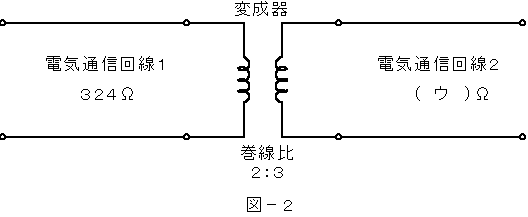

（３） 図−２において、電気通信回線１のインピーダンスが３２４オーム、電気通信回線２のインピーダンスが（　ウ　）オームのとき、変成器の挿入点における反射損失は、ゼロである。ただし、変成器は理想的なものとする。
�@８１ �A１４４ �B２１６ �C４８６ �D７２９ �E９７２

　　　


（４）電気的特性が均一で長さ５０キロメートルのケーブルの絶縁抵抗が４０メガオームのとき、２０キロメートルで切断すると、この２０キロメートルのケーブルの絶縁抵抗は（ エ ）メガオームとなる。
�@８ �A１６ �B２５ �C１００ �D２，０００


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

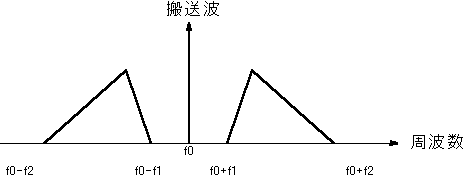

（１）振幅変調された波形を周波数軸上でみると、図のように搬送波の周波数f0を中心として上と下の両側に側波帯が現れる。この両側に現れた側波帯に含まれている情報は、全く同じであるため、どちらか一方のみを伝送すればよいことが知られている。このような変調方式を（ ア ）といい、周波数帯域が半分で済む利点があり、電話の多重伝送に使用されている。
�@ＶＳＢ �AＦＤＭ �BＴＤＭ �CＳＳＢ �DＤＳＢ
　　　　　


（２）アナログ伝送路を用いてデータ伝送を行う場合、８相位相変調方式は４相位相変調方式に比較して、変調速度が同じならば、データ信号速度は（ イ ）倍になる。
�@１．５ �A２．０ �B３．０ �C４．０ �D６．０


（３）ＰＣＭ方式において、パルスの再生中継を行うので雑音等の妨害に強いが、アナログ信号をデジタルに変換する過程で量子化雑音が生じることや、（ ウ ）が広くなること等がＰＣＭ方式特有の欠点となっている。
�@ナイキスト間隔 �Aジッタ �B伝送周波数帯域 �Cパルス幅 �Dスクランブル


（４）ＰＣＭ方式の伝送路においては、中継区間ごとにパルスの再生中継を行う再生中継を行っており、原理的に、線路で混入する雑音は、（ エ ）。
�@振幅が信号の半分より小さければ支障がない
�A振幅が信号と同じ大きさまでは支障がない
�B振幅が信号より大きくても支障がない
�C振幅に比例してＳＮ比を劣化させる


（５）光ファイバケーブルは、メタリックケーブルと比較すると（ オ ）という特性を有している。
�@無損失、広帯域、細径
�A高損失、狭帯域、無誘導
�B低損失、狭帯域、無誘導
�C低損失、広帯域、無誘導
�D低損失、広帯域、高強度
�E無損失、広帯域、無誘導

Ans.

第１問（ア）�A　（イ）�A　（ウ）�D　（エ）�B
第２問（ア）�D　（イ）�C　（ウ）�A　（エ）�E　（オ）�B
第３問（ア）�D　（イ）�E　（ウ）�C　（エ）�D
第４問（ア）�D　（イ）�C　（ウ）�D　（エ）�C
第５問（ア）�C　（イ）�@　（ウ）�B　（エ）�@　（オ）�C
