次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）図－１に示すように、最大指示電圧が２００ボルト、内部抵抗ｒが（ ア ）キロオームの電圧計Ｖに、５０キロオームの抵抗Ｒを直列に接続すると、最大７００ボルトの電圧を測定できる。
①６ ②１２ ③１８ ④２０ ⑤３０
（２）図－２に示す回路において、交流電流が４アンペア流れているとき、この回路の端子ａ－ｂ間の電圧は、（ イ ）ボルトである。
①５８ ②７８ ③９６ ④１１２
（３）帯電していない導体Ａに正の電荷を持った帯電体Ｂを近づけると、ＡのＢに近い側には負の電荷、ＡのＢから遠い側には正の電荷が現れる。この現象を（ ウ ）という。
①静電誘導 ②静電遮へい ③超伝導 ④電磁誘導 ⑤電離
（４）規定された条件の下で、ヒューズに対してある時間通電したときに、劣化を生じないで通電できる最大電流を、ヒューズの（ エ ）という。
①定常 ②許容 ③定格 ④過度
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）半導体では、温度が上昇したとき、一般に、その電気抵抗は、（ ア ）。
①増大する ②変化しない ③減少する
（２）定電圧ダイオードは、ツェナーダイオードともいわれ、ダイオードに（ イ ）の電圧を加え増加させたとき、ある電圧値以上で電流は急激に増大するが、そのときの端子電圧は一定に保たれている。
①順方向 ②逆方向 ③パルス状
（３）図に示すトランジスタ回路において、Ｉ１を十分大きくすると、トランジスタの動作は（ ウ ）領域に入り、Ｖｏは、ほぼゼロとなる。このようなトランジスタの状態はスイッチのＯＮと対応させることができる。
①負荷 ②線形 ③飽和 ④遮断
（４）バイアス回路は、トランジスタ等の動作点の設定を行うため必要な（ エ ）を供給する回路である。
①交流電流 ②直流電流 ③バイパス信号 ④入力信号 ⑤コレクタ電圧
（５）トランジスタ増幅回路を接地方式により分類したとき、高周波特性が最も良いのは、（ オ ）接地の増幅回路である。
①エミッタ ②ベース ③コレクタ
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）１０進数の５３を２進数に変換すると（ ア ）になる。
①０１００１１ ②１１０１０１ ③１０１０１０ ④１０１０１１ ⑤１０１１０１
（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（ イ ）になる。
Ｘ＝Ａ・（Ａ+Ｂ）+Ｂ・（Ａ+Ｂ）

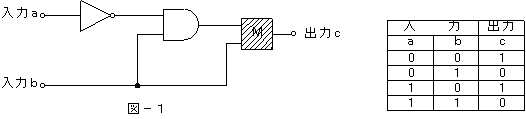

（３）図－１の論理回路において、Ｍの論理素子が（ ウ ）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係は、右の真理値表で示される。

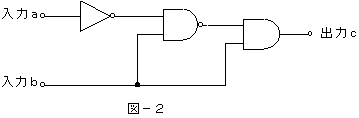

（４）図－２の論理回路において、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係から、（ エ ）の論理回路に置き換えることができる。
①否定論理和 ②論理和 ③否定論理積 ④論理積
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１） 図において、増幅器Ⅰの入力レベルが－４デシベル、増幅器Ⅰ、増幅器Ⅱの利得がそれぞれ４デシベル、１６デシベルで、減衰器の減衰量が８デシベルのとき、増幅器Ⅱの出力レベルは（ ア ）デシベルである。ただし、入出力各部のインピーダンスは整合しているものとする。
①４ ②８ ③１６ ④３２
（２）誘導回線の信号が被誘導回線に現れる漏話のうち、誘導回線の信号の伝送方向を正とするとき、（ イ ）に現れるものを近端漏話という。
①正の方向 ②正負二つの方向 ③負の方向
（３）反射波と入射波の電流比である電流反射係数は、（ ウ ）から１までの値をとる。
①－１ ②０ ③２ ④１０
（４）無限長の線路における入力インピーダンスは、その線路の特性インピーダンス（ エ ）。
①の逆数である ②の２倍である ③の１／２である ④と等しい
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

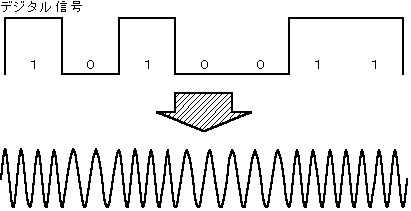

（１）図は、搬送波をデジタル信号で（ ア ）変調したことを示す。
①パルス符号 ②周波数 ③振幅
（２）通信回線で信号を伝送する場合、信号伝送速度が高くなると必要な周波数帯域は、（ イ ）。
①狭くなる ②デジタル化される ③一定となる ④広くなる
（３）雑音量が通信回線の中継区間数に依存しないのは、（ ウ ）雑音である。
①熱 ②量子化 ③準漏話 ④ショット
（４）４キロヘルツ帯域の音声信号を忠実にデジタル伝送するためには、最小限（ エ ）キロヘルツの周波数の周期で標本化する必要がある。
①８ ②１２ ③１６ ④３２
