（１） Ｒ１に加わる電圧Ｖ１はオームの法則により、
Ｖ１＝３×６＝１８［Ｖ］
Ｒ２に流れる電流Ｉ２はオームの法則により
Ｉ２＝１８／１８＝１［Ａ］
Ｒ３に流れる電流Ｉ３はキルヒホッフの第１法則により
Ｉ３＝３＋１＝４［Ａ］
Ｒ３に加わる電圧Ｖ３はオームの法則により、
Ｖ３＝４×５＝２０［Ｖ］
電池Ｅの電圧は、
Ｅ＝Ｖ１＋Ｖ３＝１８＋２０＝３８［Ｖ］
（２） 端子ａ−ｂ間の合成インピーダンスＺは、
Ｚ＝｜ＸＬ−Ｘｃ｜＝｜２４−３２｜＝８［Ω］
この回路に流れる電流Ｉは、
Ｉ＝Ｖ／Ｚ＝３２／８＝４．０［Ａ］
第２問
（４）エミッタ電流Ｉｅは
Ｉｅ＝Ｉｃ＋Ｉｂ＝２．８７＋０．０３＝２．９０［ｍＡ］
第３問
（１）１０進数を２進数に変換する場合は、１０進数を２で割りその余りを下から順に並べることにより求めることができます。
３８を２進数に変換すると１００１１０になります。

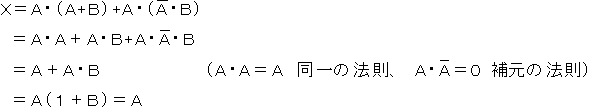

（２）論理関数Ｘをブール代数の公式等を利用して簡単にすると次のようになります。

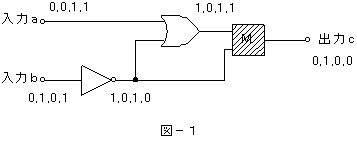

（３）ＮＯＴ回路の出力は入力0,1,0,1より、1,0,1,0になります。
ＯＲ回路の出力は入力0,0,1,1と1,0,1,0より1,0,1,1になります。
入力1,0,1,1と1,0,1,0より出力が0,1,0,0になる論理素子は、否定論理積です。

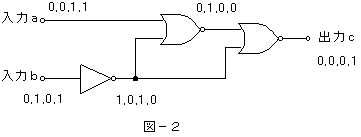

（４）論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
出力ｃが0,0,0,1より論理積に置き換えることができます。
第４問

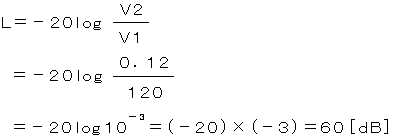

（１）発振器の入力をＶ１、電圧計の読みをＶ２、減衰器の減衰量をＬとすると、次のようになります。
