次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）図－１に示す回路において、抵抗Ｒ１に流れる電流が３アンペアのとき、この回路に接続されている電池Ｅの電圧は、（ ア ）ボルトである。ただし、電池の内部抵抗は無視するものである。
① １２ ②１５ ③２２ ④３８ ⑤４５
（２）図－２に示す回路において、端子ａ－ｂ間に３２ボルトの交流電圧を加えたとき、この回路に流れる電流は、（ イ ）アンペアである。
①０．６ ②１．３ ③２．０ ④４．０ ⑤８．０
（３）コイルを貫く磁束を変化させると、その変化を妨げるような方向に（ ウ ）が発生する。
①起電力 ②磁器ひずみ ③磁器抵抗
（４）交流回路における皮相電力は、「電圧の実効値×電流の実効値」で表され、その単位記号は（ エ ）である。
①Ｃ ②ｖａｒ ③Ｊ ④Ｗ ⑤ＶＡ
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）ホトトランジスタは、（ ア ）の変化を（ イ ）の変化に変換する素子である。
①光 ②電気 ③磁束 ④温度 ⑤抵抗 ⑥逆方向 ⑦順方向 ⑧静電容量

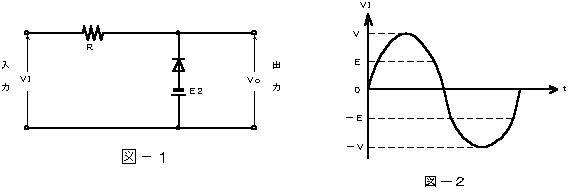

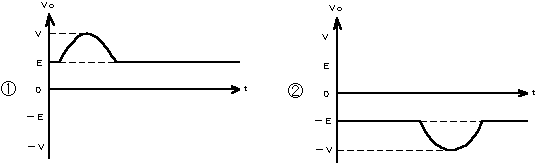

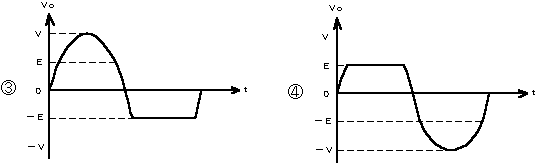

（２）図－１に示す回路に、図－２に示す波形の入力電圧ＶＩを加えると、出力電圧Ｖｏは、（ ウ ）の波形となる。ただし、ダイオード
は理想的な特性を持ち、｜Ｖ｜＞｜Ｅ｜とする。
（３）ＩＣメモリには、随時書き込み・読み出しが可能な（ エ ）がある。
①ＲＡＭ ②ＲＯＭ ③ＰＲＯＭ
（４）トランジスタに電圧を加えて、ベース電流が３０マイクロアンペア、コレクタ電流が２．８７ミリアンペア流れているとき、エミッタ電流は（ オ ）ミリアンペアとなる。
①２．３０ ②２．５７ ③２．８４ ④２．９０ ⑤３．１７
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）１０進数の３８を２進数に変換すると（ ア ）になる。
①０１００１１ ②１１０１０１ ③１００１１０ ④０１１００１ ⑤１０１１０１
（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（ イ ）になる。

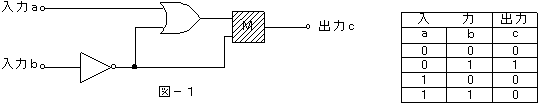

（３）図－１の論理回路において、Ｍの論理素子が（ ウ ）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係は、右の真理値表で示される。

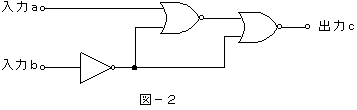

（４）図－２の論理回路において、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係から、（ エ ）の回路に置き換えることができる。
①否定論理和 ②論理和 ③否定論理積 ④論理積
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

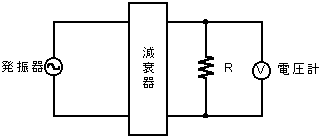

（１）図において、発振器の出力電圧が１２０ミリボルト、減衰器の減衰量が（ ア ）デシベルのとき、電圧計の読みは、０．１２ミリボ
ルトである。ただし、入出力各部のインピーダンスは等しく、整合しているものとする。
①２０ ②３０ ③４０ ④６０
（２）平衡対ケーブルにおける静電的な結合による漏話は、回線を構成する心線間の幾何学的位置の（ イ ）によって生じる。
①平衡 ②正方形配列 ③インタフェース ④不平衡
（３）線路の接続点に向かって進行する信号波の接続点での電圧をＶＦとし、接続点で反射される信号波の電圧をＶＲとしたとき、接続点における電圧反射係数は（ ウ ）で表される。
（４）特性インピーダンスが同じで、伝送損失がそれぞれＡデシベル及びＢデシベルのケーブルを接続すると、接続したケーブル全体の伝送損失は、（ エ ）デシベルである。
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）端末からアナログ方式の電気通信回線へ送出する信号電力が過大であるとき、伝送路において他の電気通信回線に（ ア ）等の妨害を与える。
①漏話・雑音 ②レベル変動 ③鳴音 ④電位上昇
（２）電話回線において、送話者の通話電流が受信端で反射し、時間的に遅れて送信端に戻り、通話に妨害を与える現象を（ イ ）という。
①干渉 ②共振 ③鳴音 ④反響
（３）使用中の電気通信回線になるべく影響を与えないように電圧レベルを測定するには、計測器のインピーダンスを被測定回路のインピーダンス（ ウ ）する必要がある。
①と同じに ②より十分高く ③より十分低く
（４）光ファイバは、その中を通る光の（ エ ）により、単一モード形と多モード形とに分けられ、一般に、コア径は単一モード形の方が小さい。
①波長 ②強度 ③伝搬モード ④反射モード
