次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）図－１に示す回路において、抵抗Ｒ１が（ ア ）オームのとき、抵抗Ｒ３を流れる電流は５アンペアとなる。ただし、電池の内部抵抗は無視するものとする。
①４ ②６ ③８ ④１０ ⑤１２
（２）図－2に示す回路において、端子ａ－ｂ間に６０ボルトの交流電圧を加えたとき、この回路に流れる電流は（ イ ）アンペアである。
①０．７５ ②１．５ ③３．０ ④１５．０ ⑤３０．０
（３）２個の電荷Ｑ１、Ｑ２の間には、Ｑ１とＱ２を結ぶ直線方向に力が働く。その大きさは、Ｑ１とＱ２のそれぞれの電荷の量に積に比例し、Ｑ１とＱ２間の距離の（ ウ ）乗に反比例する。
①１／３ ②１／２ ③１ ④２ ⑤３
（４）一般に、導線の温度が上昇したとき、その抵抗値は（ エ ）。
①変わらない ②増加する ③減少する
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）ＰＮ接合の半導体は（ ア ）半導体に正の電圧を加えたときに電流が流れ、逆の電圧を加えたときに電流が流れにくくなる整流作用を有している。
①電流制御形 ②真性 ③Ｎ形 ④Ｐ形
（２）図に示すトランジスタ増幅回路で、正弦波の入力信号電圧ＶＩに対する出力電圧Ｖｃｅは、この回路の動作点を中心に変化し、コレクタ電流Ｉｃが（ イ ）のとき、Ｖｃｅが最小となる。
①ゼロ ②最大 ③最小
（３）トランジスタは、エミッタとベース間に注入される（ ウ ）による電流によって、出力のコレクタ電流を制御する。
①イオン ②自由電子 ③正孔 ④多数キャリア ⑤少数キャリア
（４）トランジスタは、一般に、三つの端子を持つので、トランジスタ回路で入出力端子を設けるためには、1個の端子を共通にする必要がある。この共通端子の名称を採ってトランジスタ回路の（ エ ）方式が名付けられている。
①帰還 ②電気的絶縁 ③バイアス ④接地
（５）トランジスタに電圧を加えて、ベース電流が３０マイクロアンペア、エミッタ電流が２．４０ミリアンペア流れたとき、コレクタ電流は、（ オ ）ミリアンペアとなる。
①２．１０ ②２．３７ ③２．４３ ④２．７０
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）ＪＩＳ Ｘ ０１２２（２値論理素子図記号）において、論理和（ＡＮＤ）素子を表す図記号は、（ ア ）である。
（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると（ イ ）になる。

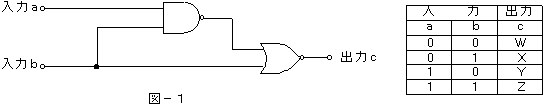

（３）図－１の論理回路において、入力ａ及び入力ｂの論理レベルと出力ｃの関係が右の真理値表で示されるとき、表中の出力論理レベルＷ、 Ｘ、Ｙ、Ｚは、それぞれ（ ウ ）である。
①0,0,0,0, ②0,1,0,0 ③1,0,1,1 ④1,1,0,1
（４）図－２に示すベン図において、Ａ及びＢは、それぞれの円の内部を表すとき、塗りつぶした部分を示す論理式は、（ エ ）で表すことができる。
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１） 図－１において、発振器の出力電流が１８０ミリアンペア、減衰器の減衰量が（ ア ）デシベルのとき、電流計の読みは１．８ミリアンペアである。ただし、入出力各部のインピーダンスはすべて同一値で整合しているものとする。
①４０ ②６０ ③８０ ④１００

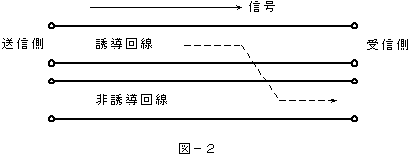

（２）通信線路における漏話のうち、図－２の破線の矢印で示す方向に現れる漏話を（ イ ）漏話という。
①間接 ②近端 ③遠端 ④準
（３）長距離の線路を介して信号を伝送する場合、線路のインピーダンスに対する受端インピーダンスの比が（ ウ ）のときに最も効率よく信号が伝送される。
（４）伝送路の両端に接続した端末装置の入出力インピーダンスがすべて等しいとき、送信側の端末装置の出力電圧と受信側の端末装置の入力電圧との比が２であれば、これらの出力電力と入力電力の比は、（ エ ）である。
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）振幅変調と周波数変調を比較した場合、変調速度が同じならば伝送に必要な占有帯域幅は、（ ア ）。
①周波数変調の方が広い ②同じである ③振幅変調の方が広い
（２）ＰＣＭ信号は、原信号を（ イ ）して得られたパルスの振幅を２進符号化して表す。
①多重化 ②コーディング ③標本化 ④平準化
（３）ＳＳＢ通信方式とは、振幅変調によって生じた（ ウ ）伝送する方法である。
①上側波帯又は下側波帯のいずれかを ②一方の側波帯と他方の側波帯の一部を ③上側波帯と下側は帯の両方とも
（４）光ファイバ通信では、電気を光に変換する素子として、（ エ ）や発光ダイオードを用いている。
①トンネルダイオード ②半導体レーザダイオード ③ツェナーダイオード ④ＳＣＲ
