平成１２年度第１回デジタル１種　基礎科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

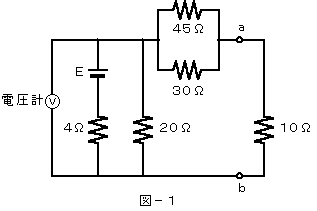

（１） 図−１に示す回路において、電圧計Ｖの読みが１１２ボルトであるとき、端子ａ−ｂ間の電圧は、（ ア ）ボルトである。ただし、電池の内部抵抗は無視するものである。
�@８ �A２８ �B３０ �C３５ �D４０

　　　　


（２） 図−２に示す回路力率（抵抗Ｒにかかる電圧と端子ａ−ｂ間の電圧との比）が０．６のとき、容量性リアクタンスＸｃは、（ イ ）オームである。
�@２７ �A３０ �B３６ �C４０ �D４５

　　　　


（３）３００オームの抵抗Ｒと１５マイクロファラドのコンデンサＣを直列にした回路のとき、時定数は、（ ウ ）ミリ秒である。
�@０．２ �A０．４５ �B２．０ �C４．５ �D２０．０


（４）正弦波交流の流れる回路における力率は、「（ エ ）÷皮相電力」で表される。
　　　�@最大電力 �A実効電圧 �B無効電力 �C有効電力 �D実効電流


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１） 純粋な半導体の結晶に不純物原子を加えると、共有結合を行う電子に過不足が生じる。この結果、電子が不足のときは（ ア ）が作られ、電気伝導に寄与する。
�@正孔 �Aイオン �Bプラズマ


（２）サーミスタは、電気抵抗が温度に大きく変動する素子であり、一般に、（ イ ）のものがよく使われる。
�@電圧制御型 �A電流制御型 �B正の温度係数 �C負の温度係数


（３）図に示す電流帰還バイアス方式のトランジスタ回路において、ベースエミッタ間のバイアス電圧がＶｂｅのとき抵抗Ｒｅは、（ ウ ）である。ただし、βは直流電流増幅率である。



　　　


（４）トランジスタのエミッタ電流Ｉｅが２ミリアンペア、コレクタ電流Ｉｃが１．９６ミリアンペアのとき、ベース電流Ｉｂは（ エ ）マイクロアンペアである。また、このトランジスタがエミッタ接地のときの直流電流増幅率βは、（ オ ）になる。
�@４０ �A４２ �B４５ �C４９ �D５０ �E５４ �F６０


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）ＪＩＳ Ｘ ０１２２（２値論理素子図記号）において、否定論理和（ＮＯＲ）素子を表す図記号は、（ ア ）である。
　　　


（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（ イ ）になる。
　　　
　　　

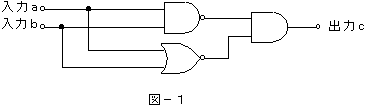

（３） 図−１の論理回路における入力ａ及び入力ｂの論理レベル（それぞれＡ及びＢ）と出力ｃの論理レベル（Ｃ）との関係は、（ ウ ）の論理方式で表すことができる。

　　　
　　　

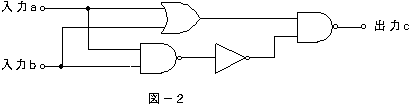

（４） 図−２の論理回路は、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係から、（ エ ）の回路に置き換えることができる。
�@論理和 �A否定論理和 �B論理積 �C否定論理積 �D排他的論理和（ＥＯＲ演算） �E一致論理（等価演算）
　　　
　　　　



第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

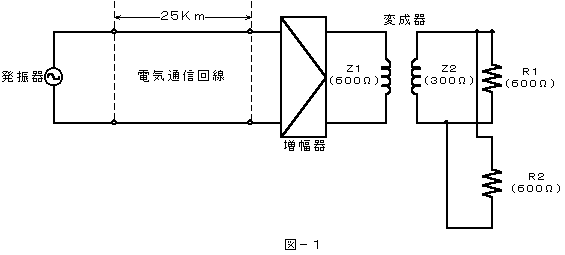

（１）図−１において、電気通信回線への入力電力が４８ミリワット、その伝送損失が１キロメートル当たり０．８デシベル、増幅器の利得が３０デシベルのとき、負荷抵抗Ｒ１で消費する電力は（ ア ）ミリワットである。ただし、変成器は理想的なものとし、入出力各部のインピーダンスは整合しているものとする。
�@２４ �A４８ �B９６ �C１２０ �D２４０ �E４８０
　　　


（２）平衡対ケーブルにおいて、ケーブルの温度が上昇したとき、伝送損失は（ イ ）。
�@変化しない �A減少する �B増加する �C減衰定数に近くなる

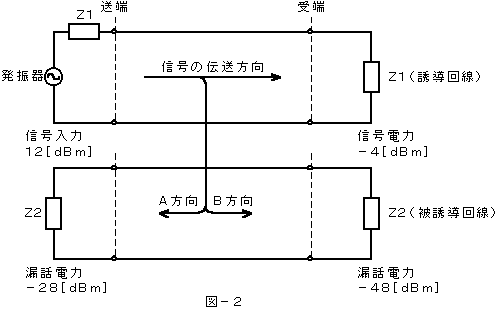

（３）図−２において、Ａ方向における漏話減衰量は（ ウ ）デシベルである。 である。
�@−６０ �A−４０ �B１６ �C４０ �D４４ �E６０
　　　


（４）特性インピーダンスの異なる幾つかの線路を縦続接続した複合線路においては、複数の接続点で繰り返しの反射を生じるが、偶数回の反射により受端に現れる波を（ エ ）という。
�@順流 �A逆流 �B続流（伴流） �C累流 �D脈流


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）アナログ伝送路を用いてデータ伝送を行う場合、８相位相変調方式は４相位相変調方式に比較して、変調速度が同じならば、データ信号速度は（ ア ）倍になる。
　　　�@１．５ �A２．０ �B３．０ �C４．０ �D６．０


（２）伝送路における雑音とは、伝達を必要とする信号以外の（ イ ）エネルギーの総称で、望ましくないものである。
�@ 潜在 �A符号化された �Bポテンシャル �C電気


（３） 複数電話回線の音声信号を周波数分割方式により多重化するには、各電話回線の音声信号でそれぞれ異なった周波数の搬送波を（ ウ ）する必要がある。
�@コード化 �A変調 �B同調 �C離調


（４）ＰＣＭ方式の伝送路では、再生中継を行っており、原理的に、伝送路で混入する雑音は、（ エ ）。
�@振幅が信号の半分より小さければ支障がない
�A振幅が信号と同じおおきさまでは支障がない
�B振幅が信号より大きくてもししょうがない
�C振幅に比較してＳＮ比を劣化させる


（５） 静止軌道の通信衛星で回線を１中継すると、信号の伝搬時間は約（ オ ）秒増加する。
�@０．１ �A０．３ �B０．５ �C０．８ �D１．０
