次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）図－1に示す回路において、抵抗Ｒ１に加わる電圧が２４ボルトのとき、抵抗Ｒ３に流れる電流は、（ ア ）アンペアである。ただ
し、電池の内部抵抗は無視するものとする。
①２ ②４ ③８ ④１６ ⑤３２
（２）図－2に示す回路において、端子ａ－ｂ間に、６０ボルトの直流電圧を加えたとき、５アンペアの電流が流れ、８０ボルトの正弦波交流電圧を加えたとき、４アンペアの電流が流れた。このとき、回路の誘導性リアクタンスＸＬは、（ イ ）オームである。
①６ ②９ ③１６ ④２０ ⑤２４
（３）磁気回路における磁束は、起磁力に比例し、（ ウ ）に反比例する。
①磁気抵抗 ②電磁力 ③磁気ひずみ ④電束 ⑤残留磁気
（４）Ｒオームの抵抗にＩアンペアの電流をｔ秒間流したときに発生する熱量は、（ エ ）に比例する。
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）（ ア ）形半導体は、電気伝導が電子によって行われる半導体である。
①Ｐ ②Ｎ ③接合 ④電流制御 ⑤電圧制御
（２）図に示すトランジスタ増幅回路の接地抵抗は、（ イ ）接地である。
① エミッタ ②ベース ③コレクタ
（３）トランジスタに電圧を加えて、ベース電流が３０マイクロアンペア、コレクタ電流が２．８７ミリアンペアが流れるとき、エミッタ電流は、（ ウ ）ミリアンペアとなる。
①２．３０ ②２．５７ ③２．８４ ④２．９０ ⑤３．１９
（４）可変容量ダイオードは、（ エ ）電圧の大きさにより、静電容量が変化する。
①高周波 ②低周波 ③順方向に加わる ④逆方向に加わる
（５）発光ダイオードは、（ オ ）と、Ｐ形とＮ形の接合面から、両者のエネルギー差に相当する光を放出する。
①逆方向に電流を流す ②順方向に電流を流す ③加熱する ④磁界を加える ⑤加圧する
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）ＪＩＳ Ｘ ０１２２（２値論理素子図記号）において、否定論理積（ＮＡＮＤ）素子を表す記号図は、（ ア ）である。
（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（ イ ）になる。
Ｘ＝（Ａ＋Ｂ）・（Ａ＋Ｃ）
①Ａ ②Ｂ ③Ａ＋Ｂ ④Ｂ・Ｃ ⑤Ａ＋Ｂ・Ｃ

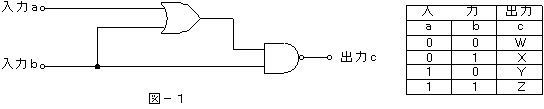

（３）図－1の論理回路において、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係が右の真理値表で示されるとき、表中の出
力レベルＷ、Ｘ、Ｙ、Ｚは、それぞれ（ ウ ）である。
①0,0,1,0 ②0,0,1,1 ③1,0,1,0 ④1,0,1,1
（４）図－2に示すベン図において、Ａ、Ｂ及びＣは、それぞれの円の内部を表すとき、塗りつぶした部分を示す論理式は、（ エ ）である。
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

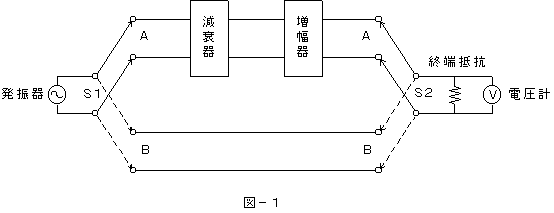

（１） 図－1において、スイッチＳ１及びＳ２をＢ側に接続した状態での電圧計の読みは、４８ミリボルトである。次にＳ１及びＳ２をＡ側に切り替え、減衰器の減衰量を１２デシベル、増幅器の利得を（ ア ）デシベルとすると、電圧計の読みは、４８０ミリボルトになる。ただし、入出力各部のインピーダンスは等しく、整合しているものとする。
①２２ ②３２ ③１２０ ④４２０
（２）平衡対ケーブルで生じる漏話は、一般に、周波数が（ イ ）と大きくなる。
①低くなる ②変動する ③遮断周波数に近づく ④高くなる

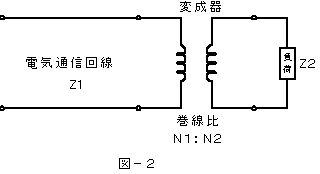

（２） 図－2において、電気通信回線のインピーダンスをＺ１、負荷インピーダンスをＺ２、変成器の一次側、二次側の巻線比をそれぞれ
Ｎ１、Ｎ２とすると、Ｚ１／Ｚ２＝（ ウ ）のときにインピーダンスが整合する。ただし、変成器は理想的なものとする。
（４）（ エ ）ミリワットの電力を絶対レベルで表すと、１０［ｄＢｍ］である。
①１ ②５ ③１０ ④２０
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。
（１）位相変調は（ ア ）の位相を信号の振幅に応じて変化させるものである。
①側波帯 ②搬送波 ③信号波
（２）ＦＤＭ伝送方式においては、熱雑音やひずみ雑音等は、中継装置ごとに累積される。また、ＰＣＭ伝送方式における量子化雑音は、基
本的には、再生中継ごとに（ イ ）。
①増加する ②減少する ③変化しない ④消滅する
（３）音声伝送の場合には、良好な品質を保つため、人間の聴覚に感じる各種雑音の総合値が厳密に規定されるが、（ ウ ）や瞬断のよう
な個々の雑音は、厳密に定めなくてよい。
①減衰ひずみ ②位相ひずみ ③インパルス性雑音
（４）伝送路の状態により電波の受信（ エ ）が時間的に変動することをフェージングという。
①雑音電圧 ②電界強度 ③帯域幅 ④周波数
