平成１２度　第１回アナログ１種　基礎科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

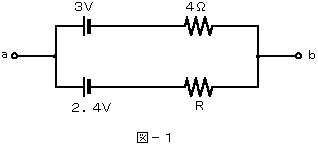

（１） 図−１に示す回路において、抵抗Ｒが（ ア ）オームのとき、端子ａ−ｂ間の電位差は２．６ボルトになる。ただし、電池の内部抵
抗は無視するものとする。
�@０．２ �A０．４ �B２．０ �C５０．０ �D５８．０

　　　　


（２） 図−２に示す回路において、端子ａ−ｂ間の合成インピーダンスを１５オームとし、１０５ボルトの正弦波の交流電圧を加えたとき、
容量性リアクタンスＸｃに加わる電圧は、（ イ ）ボルトである。
�@４２ �A５６ �B８４ �C１２６ �D１６８

　　　　


（３） 面積がＡ、間隔がｄの平行な二つの導体板の間に、誘電率がεの絶縁体をはさむと、導体板間の静電容量Ｃは、（ ウ ）の関係式で
表される。




（４） 正弦波交流の流れる回路において、有効電力をＰワット及び無効電力をＱバールとすると、力率は、
　　　
　　　　　

第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１） ＰＮ接合に順方向のバイアス電圧を加えると発光するダイオードを、（ ア ）という。
�@ＡＰＤ �AＬＥＤ �B光電池 �Cツェナーダイオード


（２） 図に示すバイアス回路のトランジスタ回路では、温度が上昇するとトランジスタの特性が変化してコレクタ電流が増加しようとするが、
温度補償用ダイオードＤの順方向電圧が（ イ ）ので、コレクタ電流は一定に保たれる。
�@一定である �A減少する �B増加する
　　　


（３）任意の入力波形に対し、狭い振幅レベル間に入る部分だけを取り出す回路を（ ウ ）という。
�@フリップフロップ �Aクリッパ �Bクランプ回路 �Cゲート回路 �Dスライサ �E遅延回路


（４）トランジスタ増幅回路を接地方式により分類したとき、高周波特性が最も良いのは、（ エ ）接地の増幅回路で、電力利得が最も大
きいのは、（ オ ）接地の増幅回路である。
�@コレクタ �Aベース �Bエミッタ


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）ＪＩＳ Ｘ ０１２２（２値論理素子図記号）において、論理和（ＯＲ）素子を表す図記号は、（ ア ）である。
　　　


（２） 表−１は、２入力の論理回路における入力論理レベルＡ及びＢと出力レベルＣとの関係を示した真理値表である。その論理回路の論理式が、
　　　
で表されるとき、表中の出力論理レベルＷ、Ｘ、Ｙ、Ｚはそれぞれ（ イ ）である。
�@0,0,0,1 �A0,0,1,1 �B0,1,0,1 �C0,1,1,0 �D0,1,1,1 �E1,0,0,0
　　　

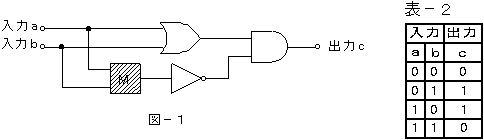

（３）図−１の論理回路において、Ｍの論理素子が（ ウ ）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係は、
表−２の真理値表で示される。
　　　

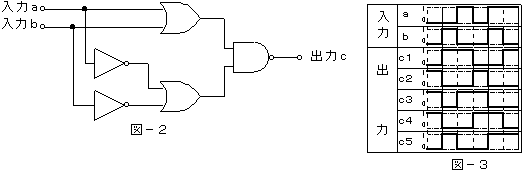

（４）図−２の論理回路において、入力ａ及び入力ｂに図−３に示す入力あるとき、図−２の出力ｃは、図−３のｃ１〜ｃ５のうち（ エ ）
である。
�@ｃ１ �Aｃ２ �Bｃ３ �Cｃ４ �Dｃ５
　　　


第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

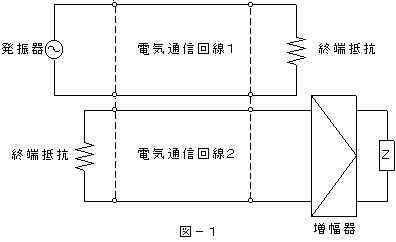

（１）図−１において、電気通信回線１への入力電圧が１８０ミリボルト、電気通信回線１から電気通信回線２への遠端漏話減衰量が６０デ
シベル、増幅器の利得が２０デシベルのとき、インピーダンスに加わる電圧は、（ ア ）ミリボルトである。ただし、入出力各部の
インピーダンスはすべて同一値で整合しているものとする。
�@１．８ �A４．０ �B１８ �C６０ �D１４０ �E１８０
　　　


（２）平衡対ケーブルにおける電磁結合による漏話は、一般に、誘導回線のインピーダンスに（ イ ）。
�@無関係である �A等しい �B比例する �C反比例する


（３）図−２において、特性インピーダンスがＲ０（純抵抗）である線路に負荷抵抗ＲＬ（純抵抗）を接続して終端するとき、Ｒ０≠ＲＬで
あれば接続点で信号の反射が生じる。Ｒ０＜ＲＬの場合には、接続点において入射する信号電圧をＶＩと反射される電圧ＶＲを比較す
ると、ＶＩとＶＲは（ ウ ）である。
�@同じ大きさで同位相 �A同じ大きさで位相差が９０度 �B異なる大きさで同位相 �C異なる大きさで逆位相
�D同じ大きさで逆位相
　　　　　　　


（４）絶対レベルは、１ワットを０デシベルの基準とした場合、これを記号（ エ ）で表す。
�@ｄＢｋ �AｄＢｍ �BｄＢＷ �CｄＢｒ �DｄＢｎ


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）図は、振幅変調装置の出力波形を示したものである。この振幅変調は、（ ア ）である。
　　　
　　　　　
　　　　
（２）同軸ケーブルは、外部導体の働きにより、平衡対ケーブルの場合と比較して（ イ ）において誘導等の妨害を受けにくい。
�@ 電力伝送 �A比較的低い周波数 �B比較的高い周波数 �Cアナログ伝送


（３）（ ウ ）方式は、各チャネル別にパルス信号の送出を時間的にずらして伝送することにより、伝送路を多重利用するものである。
�@ＳＳＢ �AＦＤＭ �BＰＴＭ �CＶＳＢ �DＴＤＭ


（４）ＰＣＭ方式において、伝送されてきたパルス列を受信側で元の波形に復元するためには、原理的には、量子化レベルまで再生した信号
を、サンプリング周波数の１／２を遮断周波数とする（ エ ）フィルタに通せばよい。
�@高域 �A低域 �B帯域通過 �C帯域阻止


（５） 光ファイバは、その中を通る光の（ オ ）により、単一モード形と多モード形とに分けられ、一般に、コア径は単一モードの方が小
さい。
�@波長 �A反射モード �B伝搬モード �C標本化

　　Ans.

第１問（ア）�B　（イ）�C　（ウ）�D　（エ）�B
第２問（ア）�A　（イ）�A　（ウ）�D　（エ）�A　（オ）�B
第３問（ア）�D　（イ）�A　（ウ）�B　（エ）�C
第４問（ア）�@　（イ）�C　（ウ）�B　（エ）�B
第５問（ア）�C　（イ）�B　（ウ）�D　（エ）�A　（オ）�B
