平成１２年度第２回デジタル１種　基礎科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１） 図−１に示す回路において、端子ａ−ｂ間の合成抵抗が抵抗Ｒに等しく、かつ、抵抗Ｒ２が（　ア　）オームのとき、Ｒの両端の電圧は、端子ａ−ｂ間の電圧Ｖの１／４である。
　�@２０　　�A３０　　�B６０　　�C８０　　�D１００
　　　

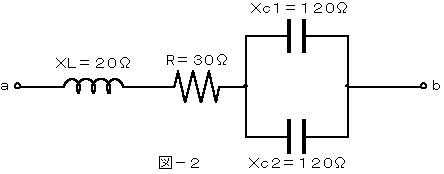

（２） 図−２に示す回路において、端子ａ−ｂ間に６０ボルトの正弦波の交流電圧を加えたとき、抵抗Ｒに加わる電圧は、（　イ　）ボルトである。
　�@２４　　�A３０　　�B３６　　�C６０　　�D７２
　　　　


（３） 抵抗率ρと導電率σとの間には、（　ウ　）の関係がある。
　


（４） 正弦波交流の流れる回路において、電圧がＥボルト、電流がＩアンペア、電圧と電流の位相差がφラジアンのとき、この回路の（　エ　）電力は、「Ｅ×Ｉ×ｓｉｎφ」で表される。
　　　�@無効　　�A有効　　�B瞬時　　�C相対　　�D皮相　


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１） 電気伝導が正孔によって行われるものを（　ア　）形半導体という。
　�@電流制御　　�A電圧制御　　�BＮ　　�CＰ　　�D接合


（２） 図−１に示すバイアス回路のトランジスタ回路では、温度が上昇するとトランジスタの特性が変化してコレクタ電流が増加しようとするが、温度補償用ダイオードＤの順方向電圧が（　イ　）ので、コレクタ電流は一定に保たれる。
　�@一定である　　�A減少する　　�B増加する
　　　


（３） ベース接地トランジスタの直流電流増幅率αが0.98であるとき、このトランジスタのエミッタに１ミリアンペアの信号電流を加えると、ベースに流れる信号電流は、（　ウ　）マイクロアンペアとなる。
　�@１　　�A２　　�B３　　�C１０　　�D２０　　�E３０


（４） トランジスタの温度上昇は、主として（　エ　）によるもので、（　オ　）を付けたり、周囲温度を低くしたりすることによって、許容する最大（　エ　）を大きくすることができる。
　�@放熱板　�A断熱板　�B遮へい板　�Cエミッタ損失　�Dコレクタ−エミッタ間電圧
　�Eコレクタ損失　�F入力信号電力　�G定電流回路


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１） ＪＩＳ Ｘ 0122（２値論理素子図記号）において、否定論理和（ＮＯＲ）素子を表す図記号は、（　ア　）である。

　


（２） 次の論理関数Ｘは、プール代数の公式等を利用して変形し、簡単にすると（　イ　）になる。
　

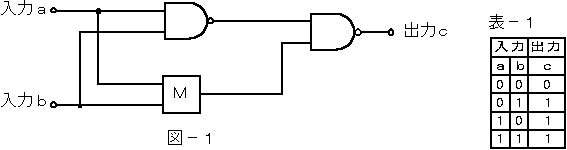

（３） 図−１の論理回路において、Ｍの論理素子が（　ウ　）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係は、表−１の真理値表で示される。

　　　 　　

　　

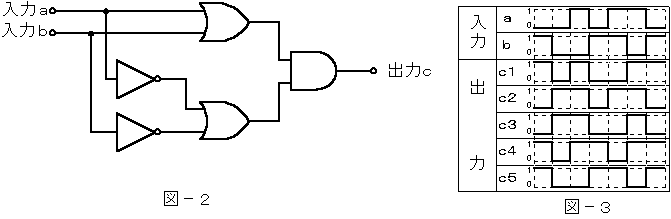

（４） 図−２の論理回路において、入力ａ及び入力ｂに図−３に示す入力がある場合、図−２の出力ｃは、図−３に示す出力のうち（　エ　）である。

　�@ｃ１　　�Aｃ２　　�Bｃ３　�Cｃ４　　�Dｃ５




第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

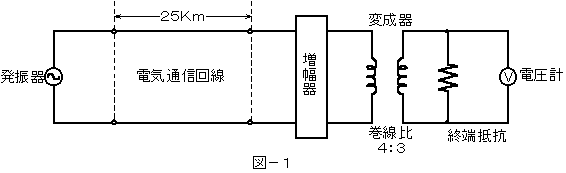

（１） 図−１において、電気通信回線への入力電圧が２４０ミリボルト、その伝送損失が１キロメートル当たり１．２デシベル、増幅器の利得が１０デシベルのとき、電圧計の読みは、（　ア　）ミリボルトである。ただし、変成器は理想的なものとし、入出力各部のインピーダンスは整合しているものとする。

　　　�@１４０　　�A８０　　�B４０　　�C３０　　�D１８　　�E９
　　　


（２） 平衡対ケーブルの漏話は、主として回線相互間の（　イ　）及び相互インダクタンスによって生じる。
　�@ 静電容量の減少　�A導電結合　�B絶縁抵抗　�C装荷間隔　�D静電容量の不平衡

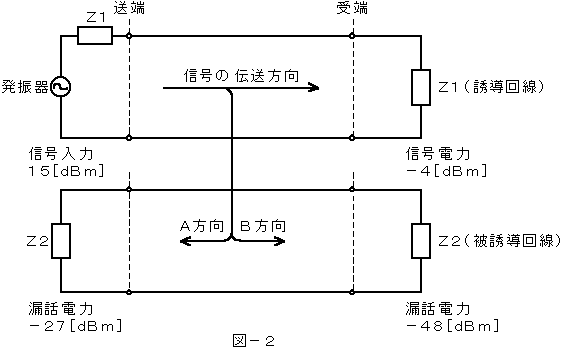

（３） 図−２において、Ａ方向における漏話減衰量は（　ウ　）デシベルである。
　�@６３　　�A４２　　�B３８　　�C１１　　�D−１２　　�D−３３

　　 　


（４） 信号の伝搬時間が周波数により異なるために生じる信号のひずみを（　エ　）ひずみという。
　�@位相　　�A減衰　　�B非直線　　�C同期


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１）振幅変調された波形を周波数軸上でみると、搬送波の周波数を中心として上と下の両側に側波滞が現れるが、この両側に現れた側波滞に含まれている情報は全く同じであるから、どちらか一方のみを伝送すれば情報を送ることができる。このような変調方式をＳＳＢ変調方式といい、周波数帯域が半分で済む利点があり、電話の（　ア　）伝送に使用されている。
　�@デジタル　　�Aベースバンド　　�Bスクランブル　　�C多重


（２）平衡対ケーブルや同軸ケーブルの伝送損失は（　イ　）に比例して変化する。
　�@周波数の逆数　　�A周波数の平方根　　�B周波数の２乗　　�C周波数


（３）長距離アナログ伝送路における回線雑音の中には、信号電力の大きさに関係なく、一定の大きさで発生する（　ウ　）雑音が含まれる。
　�@漏話　　�Aジッタ　　�B基本　　�C相互変調


（４）パルスの繰返し周期が等しいＮ個のＰＣＭ信号を時分割多重方式により伝送するためには、多重化後のパルスの繰返し周期が、最小限、元の周期の（　エ　）倍になるように変換する必要がある。

　　　 　


（５） 光ファイバ伝送方式では、通常、入力信号の大小に応じて光キャリアを（　オ　）変調する。
　�@周波数　　�A強度　　�Bリング　　�C位相

　　Ans.

解答
問１（ア）�@　（イ）�B　（ウ）�A　（エ）�@
問２（ア）�C　（イ）�A　（ウ）�D　（エ）�E　（オ）�@
問３（ア）�C　（イ）�D　（ウ）�A　（エ）�C
問４（ア）�D　（イ）�D　（ウ）�A　（エ）�@
問５（ア）�C　（イ）�A　（ウ）�B　（エ）�@　（オ）�A
