平成８年度第２回デジタル１種　技術科目

第１問


次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１） バイポーラ信号方式は、（ ア ）がないこと、及び低周波と高周波のスペクトルが抑圧されていることにより、長距離・高速度伝送に適している。
　�@インパルス性雑音　�Aバブル雑音　�B干渉雑音 �C直流成分 �D瞬断


（２） ＤＳＵは、ＤＴＥからのデータ信号を網に伝送するとき、原信号（ イ ）パルスでサンプリングし、制御信号を付加してエンベロープ形式にした後、ベアラ速度で送出する。
　�@より速い �Aより遅い �Bと同じか速い �Cと同じか遅い　�Dと同じ速さの


（３） 振幅位相変調方式で9,600ビット/秒のデータ伝送を行う場合、変調速度を2,400ボーとすると、１パルスで４ビットの伝送が必要となる。この場合、位相と振幅を組み合わせて（ ウ ）通りの状態を表すこととなる。
　�@４　�A８　�B１６　�C３２


（４）２台の中央処理装置に同一の処理をそれぞれ独立に実行させ、両者の結果を照合するシステム構成を（ エ ）システムという。
　�@デュアル　�Aデュプレックス　�Bロードシェア �Cマルチプロセッサ　�Dタンデム


（５）データ通信におけるブロック同期方式には、１文字ごとにスタートビットとストップビットをその前後に付加して同期をとる（ オ ）同期方式がある。
　�@フレーム　�Aフラグ　�Bキャラクタ　�Cビット　�D調歩


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１）パケット交換方式において、呼処理に関する制御には、呼制御、トラフィック制御、（ ア ）及び順序制御がある。
　�@ルーチング　�A暗号化　�B同期　�Cセグメンティング


（２）ITU−T勧告X.25のデータパケットには、送信シーケンス番号Ｐ（Ｓ）と受信シーケンス番号Ｐ（Ｒ）が付けられている。 データパケットの送出元に逆に送り込むパケットの（ イ ）の値を調整して、その送出元からのパケット網へのデータパケットの送出量を制御できる。
　�@Ｐ（Ｓ）　�AＰ（Ｒ）　�BＧＦＩ　�CＩＴ　�DＣＩ


（４） パケット交換方式において、フレームレベルプロトコルには、パケット形態端末とパケット交換網との間の情報の伝送制御手順及び誤り検出と回復の手順を規定するものとして、（ ウ ）が使用されている。
　�@無手順　�A基本形データ伝送制御手順　�BＦＣＳ　�CＨＤＬＣ


（５） パケット交換方式における（ エ ）は、発信端末から着信端末を選択でき、端末間に呼ごとに仮想的な回線を設定して、データ伝送を行う方式である。
　�@ダイレクトコール　�AＰＶＣ　�BＶＣ �Cキャンプオン　�Dデータグラム


（６） 公衆データ回線交換網において、同期式Ｘシリーズインタフェースを有する端末がデータ信号の送受信に用いる相互接続回路は、（ オ ）である。
　�@Ｉ、Ｃ　�AＳ、Ｒ　�BＳＤ、ＲＤ　�CＴ、Ｒ


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１）ＨＤＬＣに規定する（ ア ）において、通信相手側からの制御により応答を返すときに送信するすべてのフレームをレスポンスフレームと呼んでいる。
　�@メッシュ構成局　�A主局　�B一次局　�C二次局


（２）基本形データ伝送制御手順を用いたデータ通信において、センタから各端末に対して、順次、送信要求の有無を問い合わせて、データの送信を行わせる方式を（ イ ）方式という。
　�@ＴＤＭＡ　�Aトークン　�Bマルチリンク �Cポーリング　�Dコンテンション


（３）図は、調歩式の端末をデータ回線交換方式に接続するX.20　ＤＣＥ−ＤＴＥインタフェースにおける信号シーケンス図の一部である。図中のＡ〜Ｃのうち、Ａは（ ウ ）信号である。
　�@ＤＴＥ復旧要求　�A着信拒否　�BＤＣＥ切断指示 �CＤＴＥ切断確認　�DＤＣＥ復旧要求

　　


（４）ＩＳＤＮユーザ・網インタフェースレイヤ２のＬＡＰＤを、X.25のリンクアクセス手順（ＬＡＰＢ）と比較すると、ＬＡＰＤのフレ
ーム形式は、複数リンクの設定のために（ エ ）が異なっている。
　�@開始フラグ　�Aアドレス部 �Bフレーム検査シーケンス　�C終結フラグ


（５）サービスに対するメッセージの待ち行列は、メッセージの到着間隔やサービス時間の平均値が同じであっても、それらの（ オ ）が大きければ、待ち行列の平均長が長くなる。
　�@母集団　�A延べ時間　�B最適値　�C最大値　�D変動


第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１）パケット形態端末相互間の通信において、発信端末の発呼要求を受けた網は、着信端末に着呼を通知する。着信端末は、着信できる状態であれば、（ ア ）パケットを網へ返送する。
　�@ＣＣ　�AＣＦ　�BＣＱ　�CＣＮ　�DＣＡ


（２）発着呼のパケットの衝突は、パケット端末とパケット交換網の双方が同じ論理のチャンネルを指定し、それぞれが発呼要求パケット及び（ イ ）パケットを同時に転送した場合に発生する。
　�@ＣＲ　�AＲＲ　�BＲＮＲ　�CＲＥＪ　�DＣＮ


（３）標準無手順端末が公衆データパケット交換網にアクセスする場合、標準無手順端末からのＶＣ設定要求は、選択ＰＡＤ（ ウ ）信号により行う。
　�@パラメータ　�Aレスポンス　�Bコマンド �Cメッセージ　�Dサービス

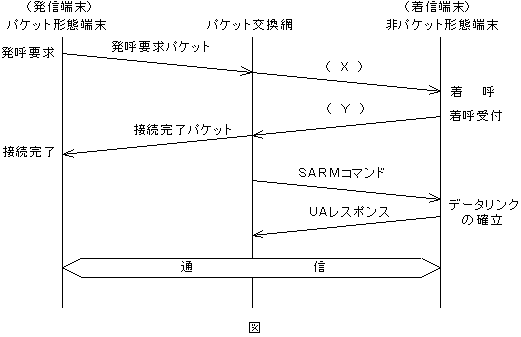

（４）図は、パケット形態端末とＨＤＬＣを用いる非パケット形態端末間のＶＣにおける通信シーケンスを示したものである。 Ｘ、Ｙは、それぞれ（ エ ）、（ オ ）を表す。
　�@ ＤＩＳＣレスポンス　�AＵＩコマンド　�BＵＡコマンド　�CＣＮパケット �DＤＭレスポンス　�EＵＩレスポンス　
　�FＵＡレスポンス　�GＣＡパケット

　　


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

（１） 立ち上がり電線カバーを使用して屋内線を立ち上げるには、立ち上がり電線カバーの端から約１.５センチメートルの部分を斜めにカットして角を削ぐ。 また、立ち上がり電線カバーの端から約６.５センチメートル奥及びワイヤプロテクタの端から約５センチメートル奥までの屋内線を（ ア ）で保護する。
　�@テレフレキシブルチューブ　�Aビニールテープ �BＰＶＣ電線防護カバー　�Cワイヤプロテクタ


（２） ＲＳ−２３２Ｃの規定を母体とするＩＴＵ−Ｔ勧告Ｖ.２８では、ＤＣＥとＤＴＥの不平衡複流相互接続回路の電気的特性を規定している。Ｖ.２８では、信号発生器の解放電圧を（ イ ）ボルト以下としている。
　�@６　�A１２　�B２５

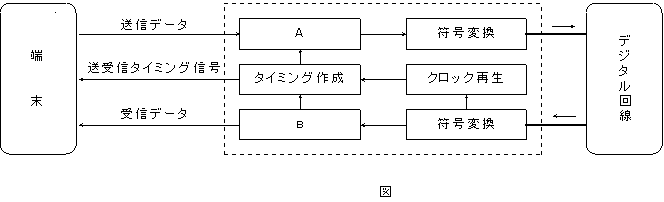

（３） 図は、デジタル回線交換網に接続してデータ伝送を行う同期式ＤＳＵの機能ブロック図である。図中のブロックＡは、（ ウ ）の機能を持っている。
　�@速度変換　�AＦ、Ｓビット挿入　�Bエラー検出 �CＤ/Ａ変換　�DＡ/Ｄ変換

　　


（４） ＩＳＤＮユーザ・網インタフェースの基本アクセスを提供するデジタル伝送システムとして時分割方向制御（ＴＣＭ）方式とエコーキャンセラ（ＥＣＨ）方式があるが、（ エ ）こととハードウェアの規模が小さいことなどを考慮してＴＴＣ標準では、ＴＣＭ方式を採用している。
　�@伝送損失が小さい　�A漏話耐力が大きい �B瞬断が少ない　�C位相歪みが少ない


（５） ＩＳＤＮ基本ユーザ・網インタフェースにおいて、ＮＴとＴＥを接続するユーザ構内の配線は、ＴＥとＮＴの接続用ジャックのついた一本の連続したケーブルで構成される。ＴＥをケーブルに接続するためのジャックは、直接ケーブルに取り付けるか、（ オ ）メートル以内のスタブを介して取り付ける。
　�@１　�A５　�B８　�C１０

　　Ans.

　問１　（ア）�C　（イ）�B　（ウ）�B　（エ）�@　（オ）�D
　問２　（ア）�@　（イ）�A　（ウ）�C　（エ）�B　（オ）�C
　問３　（ア）�C　（イ）�C　（ウ）�B　（エ）�A　（オ）�D
　問４　（ア）�D　（イ）�D　（ウ）�B　（エ）�A　（オ）�E
　問５　（ア）�B　（イ）�B　（ウ）�A　（エ）�A　（オ）�@
