次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。ただし、（ ）内の同じ記号は、同じ解答を示す。（小計１０点）
（１）ＰＢＸが有するサービス機能のうち、外線着信呼を着信順に、効率よく均等に複数の受付台などへ自動的に接続する機能を（ ア ）という。 （２点）
①ＡＣＤ ②ＤＩＤ ③ＤＩＬ ④ＯＡＩ ⑤ＰＥＧ

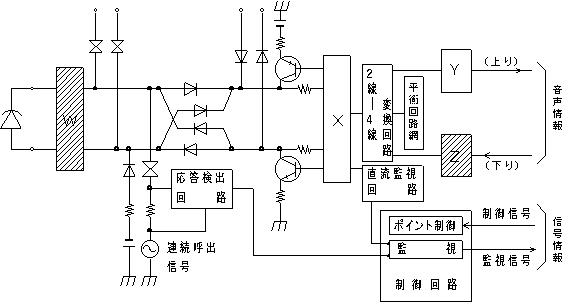

（２）図は、デジタル式ＰＢＸの内線回路を示したものである。図中のＷは（ イ ）であり、Ｚは（ ウ ）を表す。 （２点×２＝４点）
① 平衡－不平衡変換回路 ②復調器 ③符号器 ④ループ電流監視回路 ⑤過電圧保護回路 ⑥ハイインピーダンス回路 ⑦変調器 ⑧通信電流供給回路 ⑨リングトリップ回路 ⑩復号器
（３）デジタル式ＰＢＸの空間スイッチでは、音声情報ビット列は多重化されたまま、（ エ ）の時間位置を変えないで、（ エ ）単位に時間分割ゲートスイッチの開閉に従い、入ハイウェイから出ハイウェイへ乗り換える。 （２点）
①チャンネル ②タイムスロット ③フレーム ④カウンタ ⑤アクセス
（４）ダイヤルイン方式を利用するＰＢＸには、夜間になったときの対応の手段として、夜間閉塞機能がある。このときの接続シーケンスは、ダイヤルインの接続シーケンスとは異なり電気通信業者の交換機から（ オ ）は送出されず、一般の電話機に着信するシーケンスと同様に、夜間受付用電話機に着信する。 （２点）
①１次応答信号 ②２次応答信号 ③呼出信号 ④内線指定受信完了信号 ⑤呼出音 ⑥内線指定信号
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。ただし、（ ）内の同じ記号は、同じ解答を示す。 （小計１０点）
（１）電子式ボタン電話装置の電源回路部には、一般に、（ ア ）が使われており、ノイズフィルタ回路は、（ ア ）から発生する雑音や商用電源からの雑音を阻止している。 （２点）
①抵抗 ②トランジスタ ③コイル ④サイリスタ ⑤スイッチングレギュレータ
（２）中、大規模の電子式ボタン電話装置では、制御ソフトウェアを回線制御、電話機制御など、幾つかの機能別に分割し、それぞれの専用のプロセッサに制御させる機能分散形マルチプロセッサ方式が主流になっている。この方式は、制御ソフトウェアをプロセッサ単位に分割して製造できることや、（ イ ）の制御を容易にするなどの利点がある。 （２点）
①走査 ②ダイヤル送出 ③同時複数動作 ④端末 ⑤監視
（３）ＩＤカードを用いた電子式ボタン電話装置には、（ ウ ）方式によりＩＤカードごとに金額を登録しておき、その金額だけ発信通話ができるようにしたものがある。 （２点）
①ＩＣカード ②クレジット ③プリペイド ④フリーホン ⑤料金明細
（４）図は、電子式ボタン電話装置のブロック図を示したものである。図中のＢは（ エ ）といわれ、Ｄは（ オ ）といわれている。（２点×２＝４点）
① 通話路スイッチ ②通話路制御プロセッサ ③外線増設ユニット ④ハイブリッド回路 ⑤データ送受信回路
⑥トークバックユニット ⑦ＨＣインタフェース回路
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。（小計１０点）
（１）出線数ｎの即時式完全線群において、生起呼量がａアーラン、呼損率がＢであるとき、出線能率は、（ ア ）の式で表される。（２点）
（２）最繁時の呼数をＣ呼、最繁時集中率をＰパーセントとすると、一日中の呼数は、（ イ ）呼である。 （２点）
（３）ある回線群の午前９時００分から午前９時２０分まで及び午前９時２０分から午前９時４０分までの各２０分間に運んだ呼数及び平均回線保留時間を調査したところ、表に示す結果が得られた。この回線群の午前９時００分から午前９時４０分までの４０分間における呼量は、（ ウ ）アーランである。 （２点）
①８．０ ②１２．０ ③１３．３ ④２０．０ ⑤４０．０
（４）即時式完全線群においては、ある生起呼量を幾つかの完全線群に分割して処理する場合、それぞれの完全線群で同一の呼損率を保つようにしたとき、分割群の出回線の平均使用率は、一つの完全線群で処理するときと比較すると（ エ ）。 （２点）
①変わらない ②低くなる ③高くなる
（５）３段接続リンク方式において、空き出線とそれに接続できるリンクを選択するのに、空き出線を一つ選んでから、これに至るリンクを試験し、整合がとれなければ直ちに話中処理を行うことを原則とする方式を（ オ ）選択方式という。 （２点）
①独立接続 ②開リンク ③同時接続 ④部分２重 ⑤閉リンク ⑥完全２重
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計１０点）
（１）デジタル式電話交換機の加入者回路は、通話電流の供給、ループ監視、２線－４線交換、（ ア ）などの各機能を持つ。 （２点）
①加入者線試験引込み ②ＡＣ／ＤＣ変換 ③発信音送出 ④話中音送出 ⑤ＰＢ信号受信
（２）蓄積プログラム制御方式の電話用交換機におけるプログラムは、交換機の機能から、一般的に、実行管理、（ イ ）、運転管理、障害処理、診断処理等のプログラムから構成されている。
①割り込み処理 ②保全管理 ③呼処理 ④サービスオーダ処理 ⑤課金処理
（３）デジタル式電話交換機のハードウェアの構成は、機能面から、通話路系、（ ウ ）系、制御系及び保守運用系から成る。
①走査 ②信号処理 ③接続 ④監視 ⑤中継
（４）交流電源を直流電源に変換する装置には、入力の交流電圧を直接整流した後、（ エ ）等で高周波に変換し、さらに、この高周波をトランスにより電圧変換した後、再び整流回路で直流に変換する高周波スイッチング整流装置が広く使用されている。
①コンバータ ②ツェナーダイオード ③サイリスタ ④クリッパ ⑤ＭＯＳ形ＦＥＴ
（５）鉛蓄電池を浮動充電方式で使用する場合、浮動電圧が低過ぎると、自己放電を補うことができず、充電不足となり、（ オ ）を生じる。
①一酸化鉛 ②酸化 ③逆充電 ④サルフェーション
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計１０点）
（１）デジタル式ＰＢＸの設置工事終了後に行う機能確認試験のうち、付加番号ダイヤルイン機能の確認において、（ ア ）が全話中の場合は、デジタル式ＰＢＸが外線着信時に自動応答して発信音が送出され、追加ダイヤルにより指定先への着信が可能なことを確認する。（２点）
①着信トランク ②ＰＢレシーバ ③トーキンランク ④転送トランク ⑤着信先内線若しくはグループ
（２）公衆電話網を用いてデータ伝送をする場合、データ端末装置との間では調歩式でデータを送受し、相手のモデムとの間では同期式モードで伝送する高速モデムがある。この方式のモデムのための（ イ ）が、ＩＴＵ－Ｔ勧告Ⅴ．４２に規定されている。 （２点）
①電気的特性 ②信号速度 ③他のネットワークとの相互接続 ④エラー訂正手順
（３）フロア内の配線収納方式には、配線溝が形成されたパネルを床の上に直接置いたり、床パネルと脚を組み合わせるタイプの（ ウ ）方式がある。 （２点）
①簡易二重床 ②ケーブルラック ③フロアダクト ④セルラダクト ⑤トレンチダクト
（４）一般的なデジタル・テスタの電圧レンジは、アナログ・テスタの電圧レンジに比較して（ エ ）が高く、しかもレンジごとに変化せず一定である。したがって、低電圧レンジでは、デジタル・テスタを接続することによる被測定回路へ与える電気的な影響が、アナログ・テスタよりも少ない。 （２点）
①出力インピーダンス ②入力インピーダンス ③インダクタンス ④リアクタンス ⑤コンダクタンス
（５）端末設備の接地について述べた次の二つの記述は、（ オ ）。 （２点）
Ａ： 保安用接地は、設備からの感電防止を目的としており、安全な場所に危険のないように設置する場合を除き、接地抵抗は１００オーム以下と規定されている。
Ｂ： 通信用接地は、回路の保護、電位変動防止及び漏電時の危険防止を主な目的としており、端末設備ごとに接地抵抗が規定されている。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
第６問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。ただし、（ ）内の同じ記号は、同じ解答を示す。 （小計１０点）
（１）デジタル信号のベースバンド伝送において、受信側で符号間干渉のないパルスを受信できる理論的な限界の信号伝送速度は、（ ア ）速度といわれている。 （２点）
①偏移 ②変調 ③ベアラ ④ナイキスト ⑤サンプリング
（２）通信プロトコルに関する次の二つの記述は、（ イ ）。 （２点）
Ａ： プロトコルとは、ＯＳＩ参照モデルを例にすると、階層化されているＯＳＩ参照モデルの隣接する上位の層と下位の層との間における通信ルールを体系化して定めたものである。
Ｂ： ＯＳＩ参照モデルにおける通信では、送信側では伝達するメッセージを上位の層から順番に下位の層に渡し、受信側では下位の層から上位の層に渡す。この過程で各層ごとに決められたプロトコルの処理を行う。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
（３）フレームリレー交換網は、公衆データパケット交換網（ＩＴＵ－Ｔ勧告Ｘ．２５）で行っている（ ウ ）を行わないなどの機能の簡略化により、プロトコル処理にかかるオーバヘッド時間を短縮してエンド・ツー・エンドのスループットの改善を図っている。（２点）
①フレームの多重化 ②フレーム長の検査 ③再送制御 ④ＰＶＣ ⑤トランスペアレントな通信
（４）ＨＤＬＣ手順に関する次の二つの記述は、（ エ ）。 （２点）
Ａ： フレームの前後には必ずフラグという特定のビットパターンが付けられ、フレームを識別するために使われたり、送信側と受信側との同期確立のために用いられる。
Ｂ： 送信側は、受信側からの応答をまたずに、複数のフレームを連続送信でき、順序番号がモジュロ８の場合には、最大７フレームまで連続送信可能である。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
（５）ＨＤＬＣ手順の伝送誤りの検出には、ＣＲＣ方式が採用されていて、送信側と受信側で同じ（ オ ）を用いている。この方式の誤り検出能力は、（ オ ）に依存しているといわれる。 （２点）
①生成多項式 ②パリティビット ③ハミング符号 ④トポロジー ⑤監視シーケンス
第７問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計１０点）
（１）パケット交換方式では、１本の物理的な回線に仮想的な複数の回線設定が可能であり、この機能を（ ア ）という。 （２点）
①マルチタスク ②タイムシュアリング ③ルーチング ④パケット多重 ⑤マルチリンク
（２）物理的なインターフェース速度が１，５４４キロビット／秒のＩＳＤＮ一次群速度ユーザ・網インターフェースにおいて、Ｄチャンネ ルを有する物理的な１回戦を利用する場合に、最大速度（ビットレート）のチャンネル種別を含む組合せで、最も適切なインターフェース構造は、（ イ ）である。 （２点）
①２Ｂ＋Ｄ ②１２Ｂ＋Ｄ ③２４Ｂ＋Ｄ ④２Ｈ０＋１１Ｂ＋Ｄ ⑤４Ｈ０＋Ｄ
（３）ＩＴＵ－Ｔ勧告Ｘ．２５のフロー制御において、送信側Ａから受信側Ｂにデータパケットを送信しているとき、Ｂが受信シーケンス番号を「Ｌ」に設定したデータパケットをＡに送信することは、Ｂでは、Ａからの送信シーケンス番号（ ウ ）までのデータパケットがすべて、正常に受信できていることを示す。 （２点）
①Ｌ－２ ②Ｌ－１ ③Ｌ ④Ｌ＋１ ⑤ Ｌ＋２
（４）公衆データパケット交換網のＶＣサービスにおいて、（ エ ）機能が表示された着呼パケットを受信した端末は、応答に関する制限が指示されていない場合、着呼受付パケット又は復旧要求パケットにユーザデータを付加して相手端末へ伝送することができる。（２点）
①ハントグループ ②ファーストセレクト ③ＭＨＳ ④スループットクラスネゴシエーション
（５）インターネットで使用されるＴＣＰ／ＩＰについて、大まかなＯＳＩ参照モデル上の対応する層を当てはめると、ＴＣＰとＩＰはそれぞれ（ オ ）に相当する。 （２点）
①第２層と第１層 ②第３層と第２層 ③第４層と第３層 ④第５層と第４層 ⑤第６層と第５層
第８問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計１０点）
（１）ＨＤＬＣ手順における不平衡型データリンクによるデータ伝送では、（ ア ）局は、データリンクの制御を行い、リンクレベルでの誤り制御及び回復などに対して全責任を持っている。 （２点）
①一次 ②二次 ③複合 ④統括 ⑤伝送制御
（２）ＨＤＬＣ手順で用いられるフレーム内の（ イ ）は、相手局からの勧誘コマンドの結果として転送される応答フレームであることを表示するために用いられる。
①フラグ ②ポールビット ③ＦＣＳ ④ファイナルビット
（３）ＩＳＤＮ基本ユーザ・網インターフェースにおけるレイヤ２のフレームに関する次の記述のうち、誤っているものは、（ ウ ）である。 （２点）
①すべてのフレームは「０１１１１１１０」からなるフラグシーケンスで始まり、それで終了する。したがって、他のフィールドでは、「１」が連続して６以上続くことはない。
②任意のビット列の情報を透過的に伝送することができる。
③フレームは、制御フィールドの内容から情報転送、監視、非番号制の３種類に分類できる。
④ＦＣＳは、フラグシーケンスを除くフィールドの誤りを検出している。
⑤Ｄチャンネル上の複数のデータリンクは、制御フィールドの内容で識別される。
（４）ＩＳＤＮ基本ユーザ・網インターフェースにおいて、ポイント・ツー・マルチポイントリンクによる非確認形情報転送手順に関する次の記述のうち、正しいものは、（ エ ）である。 （２点）
①トラヒック状況によりフロー制御を行う。
②非同期応答モードで情報転送が行われる。
③情報転送の送達確認を行っている。
④情報転送時に誤りが検出されても、回復処理は行われない。
⑤上位レイヤからの情報は、情報（Ｉ）フレームを使用して転送される。
（５）ＩＳＤＮ基本ユーザ・網インターフェイスに関する次の二つの記述は、（ オ ）。 （２点）
Ａ： 回線交換モードにおいて、呼の設定後、Ｂチャンネル上で情報を転送する際に用いられる。レイヤ２とレイヤ３のプロトコルは、特に規定されていない。
Ｂ： パケット交換モードによるＢチャンネルパケット通信では、Ｄチャンネルで呼の設定後、Ｂチャンネル上で情報を転送する際に用いられるレイヤ２とレイヤ３のプロトコルは、ＩＴＵ－Ｔ勧告Ｘ．２５の手順が適用される。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
第９問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計１０点）
（１） パケット形態端末相互間のＶＣの接続手順では、まず、発信端末がパケット交換網に発呼要求を行い、これを受けた網は着信端末に（ ア ）パケットを送出する。 （２点）
①ＣＱ ②ＣＡ ③ＣＦ ④ＣＩ ⑤ＣＮ（ＩＣ）
（２）図は、パケット形態端末とＨＤＬＣ手順を用いる非パケット形態端末との間におけるＶＣの接続手順について、パケット形態端末からの呼の開放を示したものである。図中のＸは（ イ ）を、Ｙは（ ウ ）を表す。 （２点×２＝４点）
① ＵＩレスポンス ②ＵＡレスポンス ③ＣＣパケット ④ＣＩパケット ⑤ＳＡＢＭコマンド ⑥ＤＭレスポンス
⑦ＳＡＲＭコマンド ⑧ＤＩＳＣコマンド
（３）ＩＳＤＮサービスのうち、（ エ ）サービスは、ユーザ・網インターフェースで低位のレイヤ１～３のみの標準化されたサービスであり、網は、透過的（トランスペアレント）な情報転送手段を提供する。 （２点）
①テレ ②ＭＨＳ ③ＨＬＦ ④メール ⑤ベアラ
（４）ＩＳＤＮユーザ・網インターフェースにおいて、Ｄチャンネルを用いてＩＳＤＮ端末相互間でパケット通信を行う場合、一般に、パケット通信のプロトコルとして、レイヤ２では（ オ ）を、レイヤ３ではＩＴＵ－Ｔ勧告Ｘ．２５の手順を利用する。 （２点）
①Ｘ．２ ②Ｘ．３ ③Ｘ．７５ ④ＬＡＰＢ ⑤ＬＡＰＤ
第１０問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計１０点）
（１）ＪＩＳ Ｘ ５１０１で規定するＤＴＥ／ＤＣＥインターフェース（いわゆるＲＳ－２３２Ｃインターフェース）において、ＤＴＥからＤＣＥへ送られる信号のうち（ ア ）信号がオン状態になると、ＤＴＥは、データの授受の準備が完了したことを示す。（２点）
①ＥＲ ②ＤＲ ③ＲＤ ④ＲＳ ⑤ＣＳ
（２）ＩＴＵ－Ｔ勧告Ｘ．３０では、Ｘ．２１、Ｘ．２１ｂｉｓ、Ｘ．２０ｂｉｓのインターフェースを持つデータ端末装置をＩＳＤＮに接続するためのＴＡについて勧告しており、ＴＡの主な機能として呼設定機能、物理的条件などの変換機能、（ イ ）機能などを規定している。 （２点）
①ネットワーク監視 ②速度整合 ③高能率符号化 ④データグラムサービス
⑤ローミング
（３）ＩＳＤＮ一次群速度ユーザ・網インターフェースに関する次の記述のうち、誤っているものは、（ ウ ）である。 （２点）
①配線形態は、ポイント・ツー・ポイントである。
②同期方式は、従属同期方式を採用している。
③起動・停止手順は、基本ユーザ・網インターフェースと同様に呼ごとに行っている。
④レイヤ２と３のプロトコルは、基本ユーザ・網インターフェースと同じＩＴＵ－Ｔ勧告（Ｑ．９２１及びＱ．９３１）が適応される。
⑤１，５４４キロビット／秒のインターフェースでは、１フレームは１９３ビットで構成されている。
（４）ＩＳＤＮ基本ユーザ・網インターフェースのレイヤ１におけるポイント・ツー・ポイントモードでは、参照点（ エ ）における送信・受信の各方向に対して、いかなるときでもただ一つの送信部と一つの受信部が動作状態になっている。 （２点）
①Ｔのみ ②Ｓのみ ③Ｒのみ ④Ｔ又はＳ ⑤Ｓ又はＲ
（５）イーサネットＬＡＮの伝送路規格の一つである１０ＢＡＳＥ－Ｔに適応される伝送路媒体は、カテゴリ３～５において、（ オ ）が用いられる。 （２点）
①シールドより対線 ②非シールドより対線 ③標準同軸ケーブル ④光ファイバケーブル ⑤細心同軸ケーブル
