次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。（小計２０点）

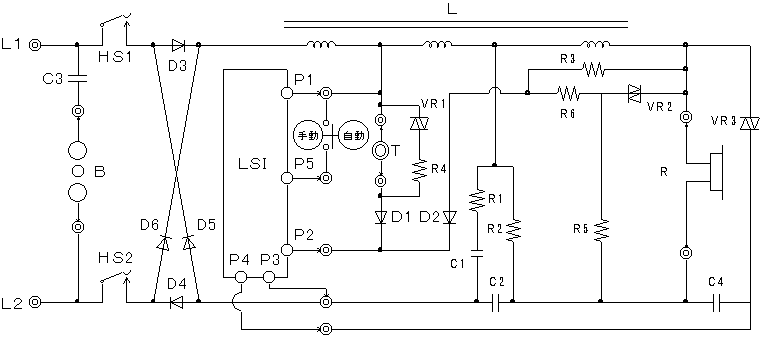

（１）図は、押しボタンダイヤル式電話機の回路を示したものである。 （４点×２＝８点）
（ⅰ）送受器を上げると、フックスイッチ接点ＨＳ1、ＨＳ2が動作することにより交換機が起動し、交換機から発信音が送られてくる。
続いて電話番号をダイヤルすると、Ｌ1－ＨＳ1－Ｄ3－Ｌ－（ ア ）－Ｄ4－ＨＳ2－Ｌ2の回路で押しボタンダイヤル信号（ＰＢ信号）が送出される。
（ⅱ）ダイオードＤ1、Ｄ2は、発信時に、送話器と第２平衡回路網を回路から切り離し、送話器抵抗の使用中変化により押しボタンダイヤル信号（ＰＢ信号）の（ イ ）及び波形が変動することを防いでいる。
①Ｒ3－Ｄ2－Ｐ2－（ＬＳＩ）－Ｐ3 ②同期 ③Ｒ－Ｃ2 ④レベル ⑤Ｐ1－（ＬＳＩ）－Ｐ3
⑥送出時間 ⑦Ｔ－Ｄ1－Ｐ2－（ＬＳＩ）－Ｐ3 ⑧パルス幅
（２）電子化電話機に用いられている抵抗ブリッジ形防側音回路は、ブースタ形防側音回路と比較して、直流阻止用コンデンサがないため（ ウ ）での防側音特性が優れている。 （４点）
①高周波領域 ②低い電圧 ③低周波領域 ④高い電圧
（３）小電力形コードレス電話機は、複数の通話チャンネルのうち、１チャンネルを使用して通話を行うが、他の無線設備やコードレス電話機との混信による通話上の不都合を防止するため、空チャンネルを自動的に検出する（ エ ）という機能を持っている。 （４点）
①コンパンダ ②キャリアセンス ③トールセーバ ④ホットライン ⑤プリセレクション
（４）留守番電話機には、メッセージの録音時間を長くする方法として、（ オ ）やＣＥＬＰなどの高能率符号化方式を用いたものがある。（４点）
①ＦＤＭ ②ＡＤＰＣＭ ③ＴＤＭ ④ＡＳＫ ⑤ＱＡＭ
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）電子式ボタン電話装置には、（ ア ）の断続のパターンを識別して、発信音を変えることができる機能を備えたものがある。（４点）
①呼出信号 ②可聴信号 ③監視信号 ④ＰＢ信号
（２）電子式ボタン電話装置の雷防護回路に使用されている（ イ ）は、外線や内線から侵入した雷サージなどから機器を保護している。（４点）
①トランジスタ ②ダイオード ③抵抗 ④アレスタ ⑤スイッチングレギュレータ
（３）電子式ボタン電話装置には、複数のプロセッサが用いられているが、このうち（ ウ ）制御プロセッサは、一般に、主装置からデータ伝送された情報に従って、トーンリンが音の発生やランプの点滅等の動作を実行させている。 （４点）
①電話機 ②ドアホン ③外線 ④中央 ⑤通話路

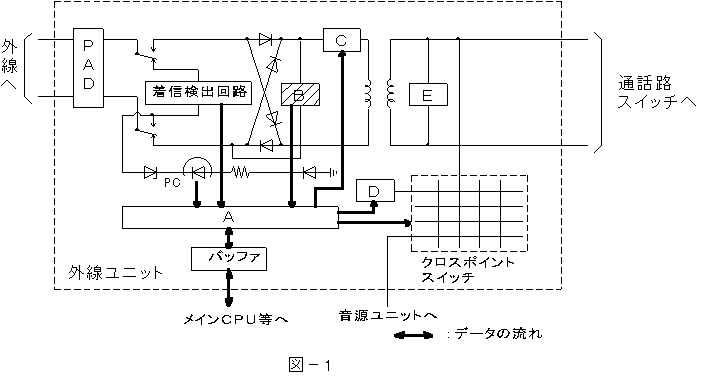

（４）図－１に示す電子式ボタン電話装置の外線ユニットにおいて、図中のＢは、（ エ ）といわれている。 （４点）
①インピーダンス調整回路 ②極性反転検出回路 ③ＤＰセンダ ④ＰＢセンダ

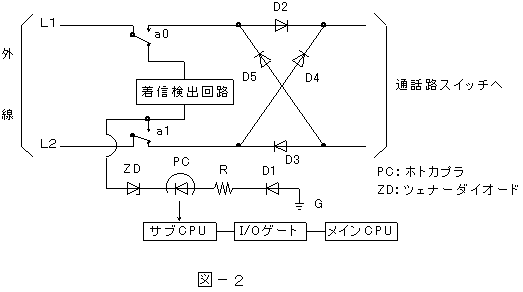

（５）図－２に示す電子式ボタン電話装置の衝突防止回路において、着信時、交換機による外線の極性反転によって（ オ ）が導通状態になると、サブＣＰＵへ着信情報が送出される。さらに、その情報がメインＣＰＵへ伝送されて、メインＣＰＵは外線使用中と判断する。（４点）
①Ｄ2、Ｄ4 ②Ｄ3、Ｄ5 ③ＰＣ ④Ｉ／Ｏゲート
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）ＩＴＵ－Ｔ勧告Ⅴ．２５ｂｉｓは、Ⅴ．２４の１００シリーズ相互接続回路を用いた、電話交換網におけるデータ端末装置（ＤＴＥ）とデータ回線終端装置（ＤＣＥ）間の接続設定を標準化したものであり、アドレスコール／応答モードと（ ア ）の二つの動作モードを規定している。 （４点）
①アドレスコール／受信データモード ②パラレルコール／送信データモード ③ダイレクトコール／受信データモード
④ダイヤルコール／応答モード ⑤ダイレクトコール／応答モード
（２）手動発信自動着信形ＮＣＵを内蔵した電話機では、データ通信が完了した時点で、データ端末装置からＮＣＵへ送出していた回線接続指令（ＣＭＬ）をＯＦＦにすると、電気通信回線との接続はＮＣＵ側に自動的に戻るが、このとき、電話機がオンフック状態の場合には、回線は（ イ ）の状態となる。 （４点）
①直流ループ切断 ②電話機側と接続 ③データ端末装置側と接続 ④着信検出回路と接続
（３）ＩＴＵ－Ｔ勧告Ⅴ．２４の１００シリーズインターフェースを利用して、電話交換網との接続制御を行う手順であるＡＴコマンドのコ マンド体系は、データ端末装置から変復調装置へ送出するコマンドと、変復調装置からデータ端末装置へ送り返される（ ウ ）及び変復調装置内部に各種の設定を記録するＳレジスタから構成される。 （４点）
①インディケーション ②プリミティブ ③レスポンス ④リザルト・コード
（４）グループ３形（Ｇ３形）ファクシミリ装置の制御信号の伝送には、主にバイナリコード手順が用いられる。この場合のバイナリコード手順において、ＩＴＵ－Ｔ勧告Ｔ．３０に規定する伝送モードの標準は、（ エ ）である。 （４点）
①３００ビット／秒の同期モード ②１，２００ビット／秒の同期モード ③２，４００ビット／秒の同期モード
（５）グループ３形（Ｇ３形）ファクシミリ装置の走査方法は、一般に、（ オ ）走査型である。 （４点）
①直線 ②記録 ③平面
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）電子式ボタン電話装置の設置工事終了後に行う機能確認試験のうち（ ア ）機能の試験では、内線電話機Ａが他の内線または外線と通話中に、内線電話機Ｂより内線電話機Ａへ内線発信を行い、機能ボタン若しくは特番をダイヤルすることにより三者が通話できることを確認する。 （４点）
①回線再補足 ②コールピックアップ ③内線キャンプオン ④ページング ⑤通話割込み
（２）保安装置の構成品について述べた次の二つの記述は、（ イ ）。 （４点）
Ａ 炭素避雷器は、通信線に過大な電流が流れた場合、瞬間的に溶断し端末設備を通信線から切り離す。
Ｂ ＰＴＣサーミスタは、通信線と大地との間に挿入することにより、通信線を通して異常電圧が加わった場合にその抵抗値が急激に減少して放電し、端末設備を保護した後、自己復旧する働きを持つ。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
（３）通信用フラットケーブルは、電子式ボタン電話装置などの配線を行うときに分岐等のための途中接続をしないで（ ウ ）配線ができるよう、ケーブルの外被にミシン目を入れ１対又は２対単位に分割できるようにしている。 （４点）
①ライティングダクト ②レースウェイ ③デュアルモード ④スター ⑤キャブ
（４）スチール製事務机等に屋内線を立ち上げる場合に使用する（ エ ）は、屋内線の立ち上がり部分の防護を目的としたものである。
①立ち上がり電線カバー ②ワイヤプロテクタ ③硬質ビニル管 ④接着式布線止め ⑤テレフレキ
（５）工事試験等に使用する測定器のうち、（ オ ）は、測定精度は比較的低いが抵抗、電流、電圧等の測定が容易にでき、価格も安いので広く用いられている。 （４点）
①心線対照器 ②レベル計 ③メガ ④検流計 ⑤アナログ式回路計
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）ある回線群において、２０分間に運んだ呼数が２４０呼、その平均回線保留時間が１００秒であった。この回線群が運んだ呼量は、（ ア ）アーランである。 （４点）
①１．３ ②７．２ ③８．３ ④２０．０ ⑤４８．０
（２）あるビジネスホンの１日の発着信呼数がＣｏ呼、最繁時における発着信呼数がＣ呼である場合の最繁時集中率は、（ イ ）パーセントである。 （４点）
（３）ある２４回線の回線群について使用状況を１１時００分から１２時００分までの間調査した。その結果、１１時００分から１１時３０分までは１６回線が連続使用されていたが、その後は使用されなかった。１１時００分から１２時００分までの１時間における呼量は、（ ウ ）アーランである。 （４点）
①１．３ ②８．０ ③１２．０ ④２０．０ ⑤４５．０
（４）次の（ａ）～（ｃ）の条件を満足するような呼は、ランダム呼といわれる。 （４点）
（ａ）任意の時刻における呼の（ エ ）は同じである。
（ｂ）任意の時刻における呼の（ エ ）は、それ以前に起きた呼とは無関係である。
（ｃ）極めて短い時間内においては、二つ以上の呼の（ エ ）は、無視できるほど小さい。
①生起確率 ②待ち時間 ③密度 ④分布 ⑤呼損率
（５）任意の入回線に生起した呼が、出回線が空いている限り必ず出回線に接続できるという交換線群は、（ オ ）線群といわれる。（４点）
①不完全 ②独立 ③完全 ④う回 ⑤保全
