次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。（小計２０点）
（１） デジタルＰＢＸが有するサービス機能のうち、外線からの着信呼を他の内線に転送したい場合に相手が不在のとき、構内放送により呼び出した後、応答した内線へ外線からの着信呼を転送する機能を（ ア ）という。 （４点）
①コールピックアップ ②シリーズコール ③内線キャンプオン ④コールトランスファ ⑤内線リセットコール
⑥ページングトランスファ
（２） デジタルＰＢＸの制御系構成の一つに分散制御方式があり、この方式は負荷分散制御方式と機能分散制御方式の二つに分けられる。負荷分散制御方式は、複数のマイクロプロセッサに制御の負荷を分担させる方式であり、一般に、この方式を採用して（ イ ）のデジタル式ＰＢＸを実現している。 （４点）
①大容量 ②クイックコール ③小規模 ④マルチメディア ⑤ダイヤルイン
（３） デジタルＰＢＸの交換プログラムは、処理内容により分類されており、一般に、実行管理プログラム、呼処理プログラム、（ ウ ）プログラム、運用保守プログラム、の四つから成る。（４点）
①料金管理 ②初期設定 ③状態遷移 ④再開処理 ⑤試験
（４） デジタルＰＢＸの空間スイッチにおける制御メモリには、各タイムスロット番号に対応して（ エ ）番号が記録される。（４点）
①出ハイウェイ ②入ハイウェイ ③ゲートスイッチ ④フレーム ⑤ゲート
（５）デジタルＰＢＸのボイスメール装置では、音声信号はデジタル形式で蓄積され、要求に応じて読み出され音声信号に再生される。通常、デジタル式ＰＢＸで使用している６４キロビット／秒のＰＣＭで符号化された音声信号をそのまま蓄積すると、蓄積容量が大きくなるため、蓄積時に音声処理部で（ オ ）に変換するとともに、無音区間を圧縮する。（４点）
①高多重符号化信号 ②フレーム内符号化信号 ③高能率符号化信号 ④一次元符号化信号
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。 （小計２０点）
（１） 電子式ボタン電話装置の電源回路には、一般に（ ア ）が使われており、ノイズフィルタ回路は、（ ア ）から発生する雑音や商用電源からの雑音を阻止している。 （４点）
①抵抗 ②トランジスタ ③コイル ④サイリスタ ⑤スイッチングレギュレータ
（２） 中、大規模の電子式ボタン電話装置では、制御ソフトウェアを回路制御、電話機制御など、幾つかの機能別に分割し、それぞれの専用のプロセッサに制御させる機能分散形マルチプロセッサ方式が主流になっている。この方式は、制御ソフトウェアをプロセッサ単位に分割して製造できることや、（ イ ）の制御を容易にするなどの利点がある。（４点）
①走査 ②ダイヤル送出 ③同時複数動作 ④端末 ⑤監視
（３） ＩＣカードを用いた電子式ボタン電話装置には、（ ウ ）方式によりＩＤカードごとに金額を登録しておき、その金額だけ発信通話ができるようにしたものがある。 （４点）
①ＩＣカード ②クレジット ③プリペイド ④フリーホン ⑤料金明細
（４）図は、電子式ボタン電話装置のブロック図を示したものである。図中のＢは（ エ ）といわれ、Ｄは（ オ ）といわれる。 （４点×２＝８点）
①通話路スイッチ ②通話路制御プロセッサ ③外線増設ユニット ④ハイブリッド回路 ⑤データ送受信回路
⑥トークバックユニット ⑦HＣインタフェース回路
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。（小計２０点）
（１） デジタルＰＢＸの設置工事終了後に行う機能確認試験のうち、付加番号ダイヤルイン機能の確認において、（ ア ）が全話中の場合は、デジタル式ＰＢＸが外線着信時に自動応答して発信音が送出され、追加ダイヤルインにより指定先への着信が可能なことを確認する。（４点）
①着信トランク ②ＰＢレシーバ ③トーキトランク ④転送トランク ⑤着信先内線若しくはグループ
（２）公衆電話網を用いてデータ伝送をする場合、データ端末装置との間では調歩式でデータを送受し、相手のモデムとの間では同期式モードで伝送する高速モデムがある。この方式のモデムのための（ イ ）が、ＩＴＵ－Ｔ勧告Ｖ．４２に規格されている。 （４点）
①電気的特性 ②信号速度 ③他のネットワークとの相互接続 ④エラー訂正手順
（３）フロア内の配線収納方式には、配線溝が形成されたパネルを床の上に直接置いたり、床パネルとの脚を組み合わせるタイプの（ ウ ）方式がある。 （４点）
①簡易二重床 ②ケーブルラック ③フロアダクト ④セルラダクト ⑤トレンチダクト
（４） 一般的なデジタル・テスタの電圧レンジは、アナログ・テスタの電圧レンジに比較して（ エ ）が高く、しかもレンジごとに変化せず一定である。したがって、低電圧レンジでは、デジタル・テスタを接続することによる被測定回路へ与える電気的な影響が、アナログ・テスタよりも少ない。 （４点）
①出力インピーダンス ②入力インピーダンス ③インダクタンス ④リアクタンス ⑤コンダクタンス
（５）端末設備の接地について述べた次の二つの記述は（ オ ）。 （４点）
Ａ： 保安用接地は、設備からの感電防止を目的としており、安全な場所に危険のないように設置する場合を除き、接地抵抗は１００オーム以下と規定されている。
Ｂ： 通信用接地は、回路の保護、電位変動防止及び漏電時の危険防止を主な目的としており、端末設備ごとに接地抵抗が規定されている。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）

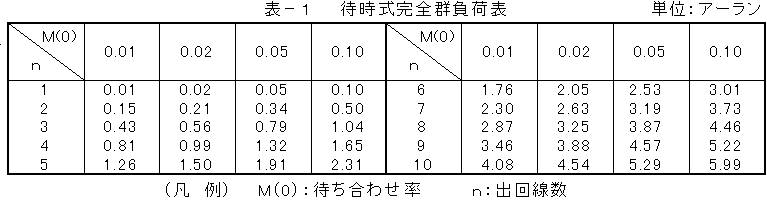

（１）ある駅前に設置されている５台の公衆電話機の利用状況を調査したところ、１時間当たりの平均利用者数が７０人であり、利用者が公衆電話機を利用しようとしたとき、すべての公衆電話機が使用中のため、空き待ちとなる確率が０．０５であった。空き待ちとなる確立を０．０１以下にするには、表－１を用いて算出すると、最低（ ア ）台の公衆電話機の)増設が必要となる。（４点）
①１ ②２ ③３ ④４ ⑤５
（２）ある回線群を時間ｔ１～ｔ２のＴ分間調査したところ、運んだ呼量がａｃアーラン、運んだ呼の平均回線保留時間がｈ秒であった。この回線群がこの時間帯に運んだ呼数は、（ イ ）呼である。（４点）
（３）ある回線群の午前１０時００分から午前１０時３０分まで及び午前１０時３０分から午前１１時００分までの各３０分間に運んだ呼数及び平均回線保留時間を調査したところ、表－２に示す結果が得られた。この回線群の午前１０時００分から午前１１時００分までの１時間における呼量は、（ ウ ）アーランである。 （４点）
①７．０ ②８．６ ③１１．１ ④１４．０ ⑤１８．９
（４）ある回線群が運んだ１時間当たりの（ エ ）と、運ばれた呼の平均回線保留時間中における平均呼数とは等しい。（４点）
①最大呼数 ②待ち呼数 ③呼数密度 ④トラヒック量 ⑤呼数
（５） 即時式完全群において、同じ呼損率のときには、出回線束が大きくなるに従って（ オ ）は高くなる。また、同じ出回線束のときには、呼損率が大きくなるに従って（ オ ）は高くなる。 （４点）
①出線能率 ②待ち合わせ率 ③入線能率 ④呼の生起率 ⑤出線閉塞率
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）デジタル式電話交換機の加入者回路では、給電制御回路により給電用（ ア ）を制御して、通話に必要な電流を加入者線に供給している。加入者線に対する給電極性によりノーマル給電（Ｌ１線電池、Ｌ２線地気）とレバース給電（Ｌ１線地気、Ｌ２線電池）がある。 （４点）
①ハイブリッドトランス ②トランジスタ ③サイリスタ ④ホトカプラ ⑤バリスタ
（２） デジタル式電話交換機の特徴に関する次の二つの記述は、（ イ ）。 （４点）
Ａ： デジタル式電話交換機では、音声信号を８キロヘルツでサンプリングし、８ビット符号化によるデジタル信号化を行なうことにより、６４キロビット／秒の速度を基本として交換する方式を採用している。
Ｂ： デジタル式電話交換機の通話路は電子回路で構成されており、呼出信号のような大電流を通すことができない。このことをも含め、一般に、ＢＯＲＳＣＨＴ機能をもつ加入者回路を通話路の前段に設けている。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
（３）デジタル式電話交換機の通話路系部分には、メモリスイッチや（ ウ ）などが使われている。 （４点）
①ゲートスイッチ ②ＳＭＭスイッチ ③ロータリスイッチ ④ラインスイッチ ⑤クロスバスイッチ
（４）通常、鉛蓄電池を定電圧充電すると充電初期に大電流が流れるので、一般に、通話用電源の浮動充電用整流器には、その整流器の出力電流が規格値以上になった場合、その整流器の（ エ ）させる機能を持たせている。 （４点）
①極性を反転 ②入力電圧を遮断 ③出力電流を遮断 ④出力電圧を蓄電池電圧まで急激に低下
⑤出力電圧を蓄電池電圧まで徐々に上昇
（５）一般に、ニッケル・カドミウム蓄電池といわれるものは、使用する極性の種類によって、（ オ ）、ポケット式及び発泡式がある。（４点）
①焼結式 ②ｐｎ接合式 ③サンドイッチ式 ④単極式 ⑤鉛式
