基礎科目

作成：下村氏
編集：カメ

　１．直流回路

１．オームの法則

電気回路に流れる電流は、加えた電圧に比例し、抵抗に反比例する。
下の図で覚えると便利です

　２．合成抵抗

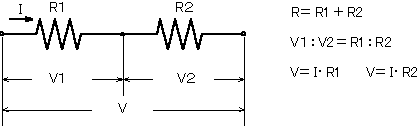

（１）　直列回路

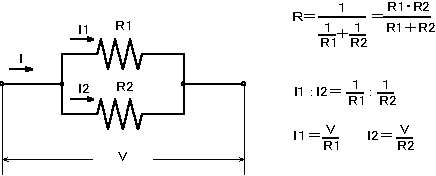

（２）　並列回路

　３．電力と電力量

　４．キルヒホッフの法則

キルヒホッフの法則を左の図に適用するとE点については第一法則により
　　　　Ｉ１＋Ｉ２＋Ｉ３＝０
　�@閉回路について第二法則により
　　　　Ｅ１−Ｅ２＝Ｒ１・Ｉ１−Ｒ２・Ｉ２
　�A閉回路について第二法則により
　　　　Ｅ２＝Ｒ２・Ｉ２−Ｒ３・Ｉ３
　�B閉回路について第二法則により
　　　　Ｅ１＝Ｒ１・Ｉ１−Ｒ３・Ｉ３
　第一法則と第二法則の３つの閉回路うち２つを用いることにより、Ｉ１、Ｉ２、Ｉ３
　を求めることができます。

　５．合成静電容量

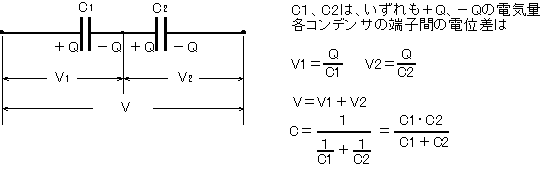

（１）　直列回路

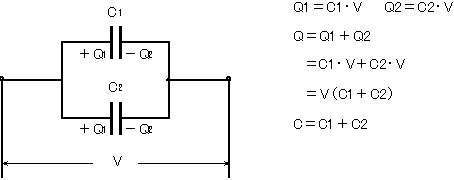

（２）　並列回路
