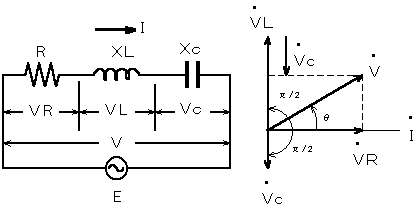

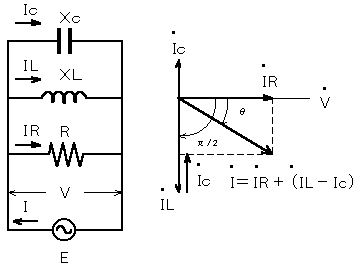

　２．交流回路

１．単素子の交流回路

（１）　抵抗のみの回路

　　抵抗のみの交流回路では、直流回路と同様に、各瞬時値に対してオームの法則が成り立
　　ち、回路を流れる電流の位相は、電源電圧と同相である。
　　　　　

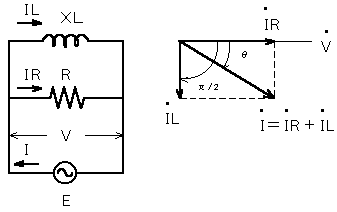

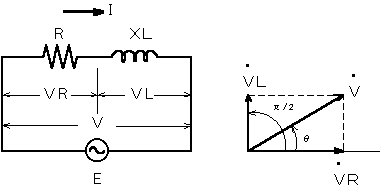

（２）　インダクタンスのみの回路

　　コイルに角周波数ω[rad/s]の正弦波交流電圧を加えたとき、電圧の実効値E、電流の実
　　効値Ｉ、コイルのインダクタンスの関係は、
　　Ｅ＝ωＬＩ＝ＸＬＩ（XLを誘導性リアクタンスという）
　　で表すことができる。このとき、コイルに流れる電流は加えられた電圧よりも位相が
　　π/2(=90°)遅れる。

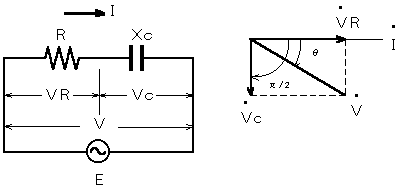

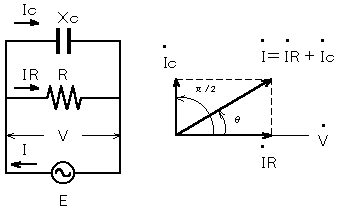

（３）コンデンサのみの回路

　　コンデンサに角周波数ω[rad/s]の正弦波交流電圧を加えたとき、電圧の実効値Ｅ、電
　　流の実効値Ｉ、コンデンサの容量Ｃの関係は、
　　Ｅ＝I/ωＣ＝ＸＣＩ（XＣを容量性リアクタンスという）
　　で表すことができる。このとき、コンデンサにに流れる電流は加えられた電圧よりも
　　位相がπ/2(=90°)進む。
