デジタル技術　１００題

（　１　）信号方式は、直流成分がないこと及び中心周波数がパルス周波数の１／２になることにより、長距離・高速度伝送に適している。
　�@ダイコード　　�Aベースバンド　　�Bユニポーラ　　�Cバイポーラ　　�D差分　


（　２　）参照モデルは、コンピュータ間を相互接続するための論理構造モデルであり、その基本概念は、ＩＴＵ−Ｔ勧告Ｘ．200（ＪＩＳ Ｘ 5003）で規定されている。
　�@ＩＳＯ　　�AＤＯＳ　　�BＯＳＩ　　�CＩＳＤＮ


（　３　）は、データ、音声等の情報をセルと呼ばれる短い固定長ブロックに区切って情報転送する方式で、このブロック単位で、多重化／交換処理を行うことができる。
　�@フレームリレー　　�AＡＴＭ　　�Bパケット交換　　�CＳＴＭ


（　４　）システムでは、２台の電子計算機のうち、一方をオンライン処理用他方を待機用としている。
　�@マルチプロセッサ　　�Aタンデム　　�Bデュアル　　�Cデュプレックス　　�Dオペレーティング　


データ伝送における符号誤りの検出方法には、一般に、データにチェック用のビットを付加する（　５　）方式が用いられている。この方式には、文字ごとにビットを付加するキャラクタチェックとブロックごとにビットを付加するブロックチェックとがある。
　�@ＰＦビット付加　　�Aワード　　�Bフレーム付加　　�Cチャネル制御　　�D伸張　　�E冗長ビット付加


デジタル信号のベースバンド伝送において、受信側で符号間干渉のないパルスを送信できる論理的な限界の信号伝送速度は、（　６　）速度といわれている。
　�@ベアラ　　�Aナイキスト　　�B偏移　　�C変調　　�Dドップラー


データ通信におけるブロック同期方式には、ビット1からビット8までの特定パターン「0110100」をデータの前に付けて同期をとる（　７　）同期方式がある。
　�@キャラクタ　　�Aビット　　�Bフレーム　　�Cフラグ　　�D調歩


Ｇ４ファクシミリの符号化には、（　８　）方式を採用している。
　�@ ＶＳＢ変調　　�A１次元符号化　　�B２次元逐次処理符号化　　�C多値アナログ伝送


ＬＡＮにおける媒体アクセス制御方式の中で、複数の端末が同時にデータを送信することがないよう、各端末へ送信権を順次、平等に与え、これを得た端末だけがデータを送信できる方式を（　９　）方式という。
　�@ＡＴＭ　　�AＣＳＭＡ／ＣＤ　　�Bトークン・パッシング　　�CＤＩＤ


ＨＤＬＣでは、フレーム同期をとりながらデータの透過性を保つために、受信側では、開始フラグシーケンスである「01111110」を受信後に、ビット「1」を５個連続して受信したとき、次の（　１０　）を除去する。
　�@Ｆビット　　�AＳビット　　�B制御符号　　�Cビット「1」　　�Dビット「0」


振幅変調方式で9,600ビット/秒のデータ伝送を行う場合、変調速度を2,400ボーとすると、1パルスで4ビットの伝送が必要となる。この場合、位相と振幅を組み合わせて（　１１　）通りの状態を表すこととなる。
　�@２　　�A４　　�B８　　�C１６


データ通信システムのサービス品質において、信号の伝送速度、伝送遅延などを決定づける条件は、ＯＳＩ参照モデルの、（　１２　）層のプロトコルで規定されている。
　�@物理　　�Aデータリンク　　�Bネットワーク　　�Cトランスポート　　�Dセッション


フレームリレー方式における、フレーム多重化は、１本の物理回線上に（　１３　）を複数設定することにより複数対地と同時に通信することを可能としている。
　�@レイヤ　　�Aフレーム　　�Bパケット　　�Cデータリンク　　�Dタイムスロット


ＰＣＭ方式により音声符号を符号化するときは、サンプリング、量子化及び符号化の操作が行われる。この場合、音声周波数帯域信号を符号化するときのサンプリング周期は、（　１４　）マイクロ秒である。
　�@１００　　�A１２５　　�B１５０　　�C１７５　　�D２００


呼を待時交換方式で疎通する場合に、呼量が（　１５　）に近づくと、待ち時間は、急速に増加する。
　�@平均使用率　　�A到着率　　�B出回線数　　�C入回線数　　�D最繁時呼量


図の伝送路符号形式を（　１６　）方式という。
　�@ＡＭＩ　　�AＣＭＩ　　�B複流ＮＲＺ　　�C複流ＲＺ　　�D単流ＮＲＺ
　　　　　　　　


ＯＳＩ参照モデルにおいて、（　１７　）層は、開放型システム相互が一つ又は複数の通信網を介してデータ転送を行うための経路選択及び中継機能を提供する。
　�@物理　　�Aデータリンク　　�Bネットワーク　　�Cトランスポート　　�Dセッション　　�E応用


ＩＴＵ−Ｔ勧告Ｔ.90によればＧ４ファクシミリの伝送速度は、最高（　１８　）キロビット/秒まで規定が定められている。
　�@４８　　�A６４　　�B９６　　�C１９２　　�D３８４


コンピュータネットワーク構成のうち、（　１９　）形においては、通信制御の機能は各ノードに分散され、信号はノードで中断され循環する。この構成では、あるノードの故障がシステム全体に影響を及ぼすことがある。
　�@バス　　�Aツリー　　�Bスター　　�Cリング　　�Dネットワーク


ＨＤＬＣ手順では、フレーム同期をとりながらデータの透過性を保つために、受信側では、開始フラグシーケンスである（　２０　）を受信後に「1」ビットが５個連続したとき、次の「0」ビットを除去する。
　�@01111110　　�A00111100　　�B11111111　　�C00000000　　�D10101010


パケット多重化装置は、（　２１　）を行う機能だけでなく、通常、非パケット形態端末に対するＰＡＤ機能も持っている。
　�@誤り制御　　�Aフロー制御　　�Bトラッヒク集束　　�Cルーチング


ＩＴＵ−Ｔ勧告Ｘ.25のフロー制御では、データパケットをＡからＢに送信しているとき、Ｂが受信シーケンス番号をＬ+１に設定したデータパケットをＡに送信することは、Ｂでは、（　２２　）までの番号を持つデータパケットがすべて正常に受信されていることを示す。
　�@Ｌ−２　　�AＬ−１　　�BＬ　　�CＬ+１　　�DＬ+２


パケット交換方式において、（　２３　）レベルプロトコルは、論理チャネルの設定・開放の制御を行う接続制御手順及びデータ送受信において、誤り制御や順序制御等を行うデータ転送手順から構成されている。
　�@フレーム　　�Aトランスポート　　�B物理　　�Cパケット　　�Dユーザ


パケット交換方式において、（　２４　）は、呼ごとに変化する仮想的な回線を利用者の端末間に設定してデータ転送を行う方式である。
　�@データグラム　　�Aキャンプオン　　�Bダイレクトコール　　�CＰＶＣ　　�DＶＣ


公衆データ回線交換網において、Ｘシリーズインタフェースを有する端末では、（　２５　）制御に使用する信号の符号として国際標準の７単位符号を用いる。
　�@書式　　�A接続　　�B同期　　�C誤り


公衆データパケット交換網は、多重化によりトラヒック収束を行う機能だけでなく、通常、非パケット形態端末に対する（　２６　）機能も持っている。
　�@ＰＡＤ　　�A回線交換　　�BＴＳＳ　　�C排除


パケット交換方式のフロー制御におけるウインドウ制御方式は、（　２７　）ごとに連続して送信できるパッケトを一定数以下にする方式である。
　�@ロックアップ　　�A物理回線　　�B論理チャネル　　�Cパッケト形態端末　　�Dふくそう処理


ＩＴＵ−Ｔ勧告Ｘ.25では、データパケットを送信側Ａから受信側Ｂに送信しているとき、Ｂが受信シーケンス番号をＬに設定したデータパケットをＡに送信することは、（　２８　）までの番号を持つデータパケットがすべて正常に受信されたことを示す。
　�@Ｌ−２　　�AＬ−１　　�BＬ　　�CＬ+１　　�DＬ+２


公衆データパケット交換網のＶＣサービスにおいて、呼設定・開放パケットに最大128オクテットのユーザデータを付加できる機能（　２９　）という。
　�@ＲＰＯＡ加入　　�Aスループットクラスネゴシエーション　　�Bハントグループ　　�Cファーストセレクト


公衆データ回線交換網において、同期式Ｘシリーズインタフェースの着信端末は、相互接続回線の回路Ｒで呼び出し信号を検出し、着信応答を送出した後、回路Ｉが（　３０　）に変化する。回路Ｔと回路Ｒを用いて、データの送受信が可能となる。
　�@着信応答　　�A「ＯＮ」から「ＯＦＦ」　�B「ＯＦＦ」から「ＯＮ」　�C通信中　 　�Dデータ


電話網を経由して、公衆データパケット交換網にアクセスする非パケット形態端末は、通常、先ず、ＩＴＵ−Ｔ勧告Ｘ.28プロトコルを使用して、（　３１　）にアクセスする。
　�@ＦＤＤＩ　　�AＰＡＤ　　�BＴＳＳ　　�CＤチャネル　　�DＢチャネル


次の記述でＩＳＤＮ一次群速度ユーザ・網インタフェースの物理的な１回線についての特徴を表しているものは、（　３２　）である。
　�@３２キロビット/秒の伝送速度のＤチャネルを使用できる。　　
　�A最大２回線の電話回線として利用できる。
　�B最大８台までの端末装置を接続できる。
　�CＰＢＸを接続する場合は、光ファイバ以外の通信用ケーブルは使用できない。
　�D３８４キロビット/秒の伝送速度の回線回線交換方式が利用できる。


ＩＴＵ−Ｔ勧告Ｘ.25のリンクアクセス手順は物理レイヤのコネクションを通じて、（　３３　）の伝送路（データリンクコネクション）を
規定している。
　�@相手端末まで　　�Aネットワーク間　　�B隣接ノードまで　�CＣＳＭＡ/ＣＤ　　�DトークンリングＬＡＮ


パケット交換方式で、仮想的な回線を端末間に固定的に設定するＰＶＣでは（　３４　）のための手順を考慮する必要がない。
　�@データ転送及び割り込み　　�Aフロー制御及びリセット　　�Bリスタート　　�C呼設定及び開放　　　�DＲＥＪコマンド


同期式Ｘシリーズインタフェースを有するデータ端末と公衆データ回線交換網間の交換は、端末から網の方向では、相互接続回路の回路Ｔと回路（　３５　）を使って行われる。
　�@Ｃ　　�AＲ　　�BＩ　　�CＧ　　�DＳ


パケット交換方式において、呼処理に関する制御には、呼制御、トラヒック制御、順序制御及び（　３６　）がある。
　�@ルーチング　　�A暗号化　　�B同期　　�Cセグメンティング


ＩＳＤＮの一次群速度ユーザ・網インタフェースにおいて、物理的なインタフェース速度が1,544キロビット/秒である１回線のみを使用する場合、とりうる最大のチャネル構成は（　３７　）である。
　�@２Ｈ0＋Ｄ　　�A６Ｈ0＋Ｄ　　�B１６Ｂ＋Ｄ　　�C２３Ｂ＋Ｄ　　�D２４Ｂ＋Ｄ


パケット交換方式において、エンド・ツー・エンドの端末間でトラヒック制御を行うことをエンド・ツー・エンド（　３８　）制御という。
　�@スループット　　�A自動　　�B監視　　�Cフロー


ＩＳＤＮユーザ・網インタフェーイスの機能群の中には、ＮＴ１、ＮＴ２、ＴＡ、ＴＥ１及びＴＥ２の機能群から構成される。このうち、Ｎ
Ｔ２は（　３９　）や端末制御装置等における機能に相当するものである。
　�@ＰＡＢＸ　　�AＭＯＤＥＭ　　�Bターミナルアダプタ　　�Cテレビ電話


電話網に接続されている端末と公衆データパケット交換網に接続されている端末とが通信するためには、通常、プロトコル変換をする必要がある。公衆データパケット交換網が提供する機能は（　４０　）といわれる。
　�@ＰＴ　　�AＸ.28　　�BＰＡＤ　　�Cルータ　　�DＮＣＵ


ＨＤＬＣでは、各種の情報をフレームと呼ばれる転送単位で送受するが、（　４１　）フレームは、リンクの監視制御を行うのに使用する。
　�@Ａ　　�AＦ　　�BＵ　　�CＩ　　�DＳ


パケット形態端末は、始業状態にした後にＳＡＢＭコマンドを送信することにより、動作モードを（　４２　）モードに設定する。
　�@非同期応答　　�A非同期平衡　　�B正規応答　　�C切断


基本形データ伝送制御手順における基本モードは、フェーズ１〜５の部分手順から構成される。これらのうち、フェーズ１とフェーズ５は、（　４３　）を利用したデータ伝送では不要である。
　�@データモード　　�A交換網　　�B専用線　　�Cデータタイミング


ＩＴＵ−Ｔ勧告Ｘ.21に規定するＤＴＥ−ＤＣＥインタフェースにおいて、ＤＴＥから転送するデータ信号は、回路（　４４　）を経由して
ＤＣＥへ送出される。
　�@Ｔ　　�AＳ　　�BＩ　　�CＲ　　�DＣ


ＩＳＤＮユーザ・網インタフェースでは、Ｄチャネル上に複数の論理リンクを設定することが可能であり、各リンクは、（　４５　）により
識別される。
　�@ＤＬＣＩ　　�AＭＬＰ　　�BＳＡＰＩ　　�CＬＡＰＤ　　�DＦＣＳ


ＨＤＬＣにおけるフレームは、相手局に動作を指令するコマンドとコマンドに対する応答を示すレスポンスに別れ、（　４６　）によってその機能が示される。
　�@制御フィールド　　�Aアドレスフフィールド　　�B情報フィールド　　�Cデータフィールド　　�Dフラグシーケンス


基本形データ伝送制御手順のポーリング/セレクティング方式は、制御局が従属局をすべて制御して制御局と従属局との間の情報転送だけが許される制御情報と、制御局から指定を受けた後で従属局相互間の通信も許される（　４７　）制御方式とに分けられる。
　�@トークン　　�Aセントラライズド　　�Bコンテンション　　�C正規応答　　�Dノンセントラライズド


基本形データ伝送制御手順の（　４８　）では、方向が逆の二つの情報メッセージを転送する場合、それぞれ独立にデータリンクを設定する。
　�@コードインディペンデントモード　　�Aセレクティング方式　　�Bポーリング方式　　�C両方向同時伝送モード　　�D会話モード


ＩＴＵ−Ｔ勧告Ｘ.21に規定するＤＴＥ−ＤＣＥインタフェースにおいて、接続動作完了時に、ＤＣＥは、回路（　４９　）を「ＯＦＦ」か
ら「ＯＮ」にして、通信可能な状態であることをＤＴＥに表示する。
　�@Ｃ　　�AＴ　　�BＩ　　�CＳ　　�DＲ


ＩＳＤＮユーザ・網インタフェースのレイヤ２には、フレームの送達確認を行わない非確認形情報転送の機能がある。この場合には、ユーザのデータがＵＩフレームにより伝送され、レイヤ２では、（　５０　）も行われない。
　�@ポイント・マルチポイント（放送形）の情報転送　　�Aエラー回復　　�B端末終端識別子（ＴＥＩ）割当


基本形データ伝送制御手順における基本モードは、フェーズ１から５の部分手順から構成されている。これらのうちフェーズ１とフェーズ５は、（　５１　）を利用する場合のみ必要である。
　�@専用回線　　�A交換網　　�Bデータモード　　�Cデータリンク　　�Dコンテンション


ＨＤＬＣ手順において、（　５２　）型データリンクは、一次局と二次局で構成され、データリンクの設定や誤り制御、回復などの制御に関して、一次局が責任を持っている。
　�@不平衡　　�A平衡　　�B複合　　�C従属　　�D主従


標準無手順の端末を、ＩＴＵ−Ｔ勧告Ｘ.28のＤＴＥ/ＤＣＥインタフェース条件に従い、パケット網に接続する場合、通信相手先が一つであれば、ＰＶＣを利用することにより、（　５３　）が省略できる。
　�@ＮＣＵ　　�A呼の設定、開放手順　　�B制御フィールド　　�CＦＣＳ　　�Dコマンド要求


ＩＳＤＮ基本ユーザ・網インタフェースのＬＡＰＤにおいて、確認形情報転送手順を用いるとき、端末終端点識別子（ＴＥＩ）の端末装置への割り当てが自動割当てであれば、網は、（　５４　）の値のうち使用されていない値を割り当てる。
　�@０〜３１　�A３２〜６３　�B６４〜１２６　�C１２７〜１８９　�D１９０〜２５６


ＩＳＤＮ基本ユーザ・網インタフェースでは、同一バス上に接続された複数端末がＤチャネルを共用していることから、Ｄチャネルの競合制御が必要である。このＤチャネルの競合制御には、簡易で待ち時間の短い（　５５　）制御方式が用いられる。
　�@ＣＳＭＡ/ＣＤ　　�AＣＲＣ　　�Bピンポン　　�Cエコー　　�Dリング


ＨＤＬＣ手順では、各種の情報をフレームという単位で伝送する。このフレームは、コマンドとレスポンスのどちらかに区分けされる。（　５６　）局は、このコマンド及びレスポンスの両方を送受信することができる。
　�@一次　　�A二次　　�B複合　　�C統括　　�D伝送制御


基本形データ伝送制御手順を用いたデータ通信において、対向している装置のどちらからでも相手の装置へ通信の起動がかけられ、先に相手を捕そくした方が送信権を獲得する方法を（　５７　）方式という。
　�@トークン　　　�Aポーリング/セレクティング　　�Bコンテンション　　�C非同期応答　　�D正規応答


ＩＳＤＮユーザ・網インタフェースレイヤ２で用いられているＬＡＰＤのフレーム形式とＸ.25レイヤ２で用いられているＬＡＰＢのフレー
ム形式とを比較すると、複数リンクの設定のために（　５８　）が異なっている。
　�@開始フラグ　　�Aアドレス部　　�Bフレーム検査シーケンス　　�C終結フラグ


ＩＳＤＮ一次群速度ユーザ・網インタフェースにおいては、基本ユーザ・網インタフェースにおいて用いられている（　５９　）機能は不要である。
　�@フレーム単位のデータ伝送　　�Aフレーム同期手順　　�B誤り制御　　�CＤチャネル競合制御　　�DＢチャネルによる情報転送


１回線を用いて呼を待時交換方式で疎通する場合に、回線利用率をρ、呼の平均保留時間をｈとすると、呼の平均待ち時間は（　６０　）。
　�@ ｈのみに比例し、ρに関係しない。
　�A ρが小さいときは、ｈ（１−ρ）に比例し、ρが１に近づくとρ×ｈに比例する。
　�B ρが小さいとき、ｈ÷ρに比例し、ρが１に近づくとｈ（１−ρ）に比例する。
　�C ρが小さいときはρ×ｈに比例し、ρが１に近づくと急増する。


ＨＤＬＣを用いる（　６１　）端末は、ＵＩフレームにより発呼要求を行う。
　�@パケット形態端末　　�A調歩式　　�B非パケット形態端末　　�C無手順


パケット形態端末相互間の通信シーケンスにおいて、通信を終了させたいときは、発着信どちらかの端末がパケット交換網に（　６２　）パケットを送出する。
　�@ＣＣ　　�AＣＲ　　�BＣＩ　　�CＣＦ　　�DＣＱ


パケット交換網は、パケット形態端末からの発呼要求に対し呼設定が不可能な場合に、発呼端末へ（　６３　）パケットを送出する。
　�@ＣＩ　　�AＣＦ　　�BＣＲ　　�CＣＱ　　�DＣＮ


ＩＴＵ−Ｔ勧告Ｘ.25は、公衆データ網において、（　６４　）で動作するＤＴＥとＤＣＥ間インタフェースの規定である。
　�@非同期式　　�A同期式　　�B全二重　　�C半二重　　�Dパケットモード


ＩＳＤＮの端末がＢチャネルパケット通信を行うには、ＩＳＤＮ内のパケット処理機能（ＰＨ）の有無に関係なく、発呼パケット形態端末は、ＩＳＤＮに対して（　６５　）信号手順の呼設定メッセージで転送モードや使用チャネルなどを指定する。
　�@Ｂチャネル　　�AＤチャネル　　�B付加サービス　　�Cユーザ・ユーザ　


同期式（　６６　）の非パケット形態端末では、セレクティングシーケンスを送り、パケット交換網との間にデータリンクの確立を行ったのち、選択信号コマンドのデータ部分に通信相手番号を書き込むことにより、パケット交換網に通信相手番号を通知する。
　�@ＨＤＬＣ　　�A基本形データ伝送制御手順　　�Bデリミタ手順　　�C標準無手順

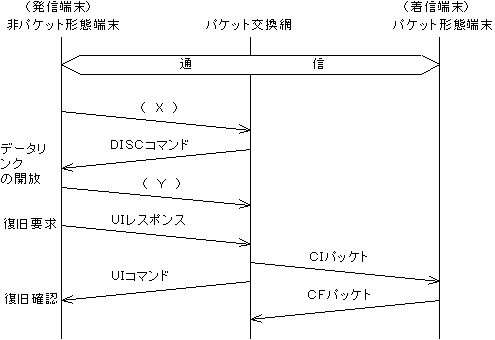

図は、ＨＤＬＣを用いる非パケット形態端末とパケット形態端末の通信シーケンスを示したものである。Ｘ、Ｙは、それぞれ（　６７　）、（　６８　）を示す。
　�@ＣＡパケット　　�AＲＲ/ＲＮＲレスポンス　　�BＣＱパケット　　�CＲＤレスポンス　　�DＤＭレスポンス　　�EＵＡレスポンス

　　　


パケット形態端末相互間のＶＣサービスにおいて、着信端末が着呼を拒否した場合、ＣＱパケットを受信したパケット交換網は、発信端末へ（　６９　）パケットを送出する。
　�@ＣＩ　　�AＣＦ（復旧確認）　　�BＣＦ（切断確認）　　�CＣＱ　　�DＣＣ


ＩＳＤＮ内のパケット処理機構（ＰＨ）を使用してＢチャネルパケット通信を行う場合、まずＤチャネル上で回線交換と同じ発呼手順を行う。この発呼手順では、呼設定メッセージで転送モードを（　７０　）モードに指定する。
　�@ＯＳＩ　　�Aデータ　　�Bパケット交換　　�C回線交換　　�DＡＴＭ


パケット形態端末相互間のＶＣの接続手順では、パケット交換網が発信端末にＣＣパケットを送出した後で（　７１　）パケットの送受信が可能になる。
　�@ＣＩ　　�AＣＱ　　�BＣＦ　　�CＣＮ　　�DＤＴ


パケット形態端末相互間の通信シーケンスにおいて、通信を終了させたいときは、発着信どちらかの端末がパケット交換網に復旧要求を行い、網はこれを（　７２　）パケットに変換して相手端末へ送出する。
　�@ＣＦ　　�AＣＩ　　�BＣＱ　　�CＣＮ　　�DＣＲ


標準無手順端末からＰＡＤへ送出される制御情報は、ＰＡＤ（　７３　）信号といわれ、呼の設定・解除の要求、プロファイルの選択、パラメータ値の変更等に用いられる。
　�@コマンド　　�Aキャラクタ　　�Bレスポンス　　�Cメッセージ　　�Dサービス


ＩＳＤＮサービスの（　７４　）サービスは、高位レイヤまで標準化されたサービスである。
　�@ＨＬＦ　　�AＴＣＰ／ＩＰ　　�Bベアラ　　�Cテレ　　�DＭＴＰ

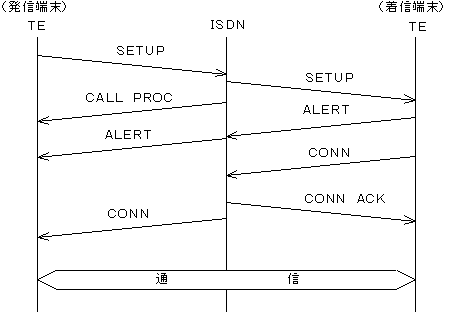

図は、ＩＳＤＮ基本ユーザ・網インタフェースの回線交換呼（ポイント・ツー・ポイント）における、レイヤ３の一般的な接続シーケンスを示したものである。（　７５　）するには、Ｂチャネルによる発着信端末間の通信パスが設定されたことを通知するためである。
　�@着信端末側が網ヘＣＯＮＮを送信　　�A網が発信端末側ヘＡＬＥＲＴを送信　　�B網が発信端末側ヘＣＯＮＮを送信
　�C着信端末側が網ヘＡＬＥＲＴを送信　�D網が発信端末側ヘＣＡＬＬＰＲＯＣを送信

　　　


ＨＤＬＣ手順のフレームには三つの種類があり、このうち、（　７６　）フレームは、Ｉフレームの受信確認や受信可能通知、受信Ｉフレームに誤りがあった場合の再送要求、Ｉフレームの一時的送信停止要求等を制御する。
　�@確認　　�AＦＣＳ　　�B案内　　�C監視　　�D非番号制


公衆データパケット交換網において、発着呼のパケットの衝突は、パケット端末及び網が同じ論理チャネルを指定した発呼要求パケット及び（　７７　）パケットを同時に送出した場合に発生する。
　�@ＣＲ　　�AＲＲ　　�BＲＮＲ　　�CＲＥＪ　　�DＣＮ


ＨＤＬＣ手順のフレームを構成する制御フィールドの（　７８　）は、送受信フレームの順序番号の確認をしたり、送信権を反転する機会の通知に使用される。
　�@修飾機能ビット　　�AＰ/Ｆビット　　�Bフラグ　　�Cスタートビット


ＩＴＵ−Ｔ勧告Ｑ.931（ＴＴＣ標準ＪＴ−Ｑ931）では、Ｄチャネルを使用してＩＳＤＮユーザ・網インタフェースで行われる通信パスの設定、維持、開放等いわゆる（　７９　）の機能とプロトコルについて規定している。
　�@Ｉインタフェース　　�Aレイヤ２　　�Bデータ転送　　�Cレイヤ３　　�DＤチャネル競合制御


ＩＳＤＮ網内におけるパケット交換サービスでは、呼制御によるリンク設定が終了してパケットによるデータ転送に入ると（　８０　）が使用される。
　�@ユーザ・ユーザ信号　　�AＩＳＵＰ　　�BＢチャネルのみ　　�CＤチャネルのみ　　�DＢチャネル又はＤチャネル


クロスバ式構内交換電話装置の工事試験では、その交換機の仕様に従って機能試験を行うほかに、正常動作における接続試験や模擬的に各種状態を設定した試験を行う。例えば、（　８１　）に関する接続試験は、全レジスタを話中状態とし、接続要求を行ってから一定時間経過後にレジスタを空きにして、正常捕そくされることを確認する。
　�@待ち合わせ呼　　�A損失呼　　�B入呼　　�Cあふれ呼　　�D同時動作


ＲＳ−２３２Ｃインタフェースでは、相互接続点で測定した負荷の総合実効容量（　８２　）ピコファラドを超えてはならないと規定している。
　�@５００　　�A１，０００　　�B１，５００　　�C２，５００　　�D３，５００


アンダーカーペット配線方式において、ケーブルをタイルカーペットの床面に布設、固定する場合には、（　８３　）が用いられる。
　�@両面接着テープ　　�AＰＶＣ粘着テープ　　�Bフラットプロテクタ　　�Cワイヤプロテクタ　　�DＰＶＣ保護テープ


ＩＴＵ−Ｔ勧告Ｘ.21では、同期式ＤＴＥ−ＤＣＥインタフェースを規定しており、ＤＴＥの基本的な試験を行うＤＴＥ試験ループ（ループ１）は、ＤＴＥ−ＤＣＥインタフェースにできるだけ近いＤＴＥ内部で、相互接続回路Ｃと相互接続回路（　８４　）を接続する。
　�@Ｔ　　�AＲ　　�BＩ　　�CＧ


ＩＳＤＮ基本ユーザ・網インタフェースのメタリック加入者線伝送方式には、（　８５　）方式とエコーキャンセラ（ＥＣＨ）方式があり、漏話耐力が大きいこととハードウェア規模が小さいことなどを考慮して、ＴＴＣ標準では、（　８５　）方式を採用している。
　�@４線メタリックケーブル　　�A４線式光伝送　　�Bアナログベースバンド伝送　　
　�C時分割方向制御（ピンポン伝送）　　�D周波数分割方向制御


ボタン電話装置では、システムデータと電話機の操作によって、各種転送機能を実現しているため、システムデータの内容を十分確認した上で機能確認する必要がある。転送機能を確認するものの一つとして、保留操作を行った後、相手内線番号をダイヤルし、呼出音確認後オンフックする（　８６　）転送がある。
　�@呼出状態　　�A口頭　　�B不在着信　　�Cページング　　�Dグループ


ＩＴＵ−Ｔ勧告Ｖ.24（ＪＩＳ　Ｘ　5101）で規定されるＤＴＥ−ＤＣＥ間の100シリーズ相互接続回路には、送信データ（ＳＤ）、受信データ（ＲＤ）、送信要求（ＲＳ）、送信可（ＣＳ）、データセットレディ（ＤＲ）、データ端末レディ（ＥＲ）等がある。このうちＤＣＥからＤＴＥへの信号回路は、（　８７　）である。
　�@ＲＤ、ＣＳ、ＤＲ　　�AＳＤ、ＲＤ、ＣＳ、ＥＲ　　�BＲＳ、ＤＲ、ＥＲ　　�CＳＤ、ＲＳ、ＥＲ　　�DＳＤ、ＣＳ、ＤＲ、ＥＲ


（　８８　）は、フロアボックスの引出口の配管の先端に取り付け、ケーブル引き出し時のケーブルの損傷を防止するために使用する。
　�@スリーブ　　�Aブッシング　　�Bフロアサポート


ＩＴＵ−Ｔ勧告Ｘ.150は、公衆データ網におけるＤＴＥとＤＣＥの試験ループを用いる保守試験を規定しており、ローカル試験ループ（ループ３）は、ＤＴＥの運転状況、（　８９　）、ローカルＤＣＥの全部あるいは一部を試験するのに用いられる。
　�@公衆データ網　　�A加入者ケーブル　　�B接続ケーブル　　�C屋内線


ＩＳＤＮの基本ユーザ・網インタフェースでは、複数の端末装置を一つの加入者線に接続でき、多重化された限られたチャネルを用いて通信するため（　９０　）チャネルへのアクセス競合制御が必要である。
　�@Ｈ　　�Aメッセージ　　�B情報　　�C放送　　�D信号


保安設備は、その接地抵抗が大きいと、端末設備の（　９１　）が低くならない等、機能しない場合がある。
　�@動作電圧　　�A対地電圧　　�Bループ抵抗　　�C耐電圧　　�D絶縁抵抗


ＩＳＤＮ基本ユーザ・網インタフェースにおけるレイヤ１のポイント・ツー・ポイントモードとは、参照点（　９２　）において送信・受信の各方向に対して動作状態となるのは、いかなるときでもただ一つの送信部と一つの受信部である場合をいう。
　�@Ｔのみ　　�AＳのみ　　�BＲのみ　　�CＴ又はＳ　　�DＳ又はＲ


図は、光ファイバケーブルの心線接続に用いられている融着接続の手順を５段階で示したものである。図中のＸは（　９３　）である。
　�@光ファイバの研磨　　�A光ファイバの加熱　　�B光ファイバの軸合わせ　　�C紫外線照射　　�D接着剤の塗布

　　　


ＴＴＣ標準（ＪＴ−Ｉ430）によると、ＩＳＤＮ基本ユーザ・網インタフェースにおいて、ＮＴとＴＥをポイント・ツー・ポイント配線で接続する場合、ＴＥは２５メートル以下の長さの延長接続コードを使用することができるが、接続コードの損失を含むＮＴ−ＴＥ間の総合減衰量は９６キロヘルツにおいて（　９４　）デシベルを超えてはならない。
　�@４　　�A６　　�B８　　�C１０


ＴＴＣ標準（ＪＴ−Ｉ430）によると、ＩＳＤＮ基本ユーザ・網インタフェースにおいては、ＮＴ方向からＴＥ方向に通話用電力の供給が行われており、制限供給状態における電力量は最大（　９５　）ミリワットである。
　�@２４０　　�A３００　　�B３６０　　�C４２０　　�D４８０


通信機器の接地には、役割によって強電用接地と弱電用接地がある。これらのうち弱電用接地は、主として機器の（　９６　）を目的として行う。
　�@誘導　　�A雷害防止　　�B動作安定　　�C監視・警告


ＩＴＵ−Ｔ勧告Ｉ.430によると、ＩＳＤＮ基本ユーザ・網インタフェースのレイヤ１は、平衡型メタリック伝送媒体上で（　９７　）キロビット/秒の物理的インタフェース速度で双方向伝送を可能としている。
　�@１６　　�A６４　　�B１２８　　�C１４４　　�D１９２　　�E３８４


公衆データパケット交換網で使用されるデータ端末装置は、相互接続回路の電気的・物理的条件についてアナログ網対応のインタフェース又はデジタル網対応の（　９８　）インタフェースがあり、物理的条件のコネクタピン数等は、ＩＳＯ標準規格に準拠している。
　�@基本　　�A一次群　　�BＤチャネル　　�CＶシリーズ　　�DＸシリーズ　　�EＢチャネル


ＩＴＵ−Ｔ勧告Ｉ.430によると、ＩＳＤＮ基本ユーザ・網インタフェースの配線構成のうち、短距離受動バス配線では、ケーブルに設置されているジャックは、ケーブルに直接取り付けるか、１メートル以内のスタブを介して取り付けられ、ＴＥの接続コード長は、（　９９　）メートル未満に制限されている。
　�@１　　�A５　　�B８　　�C１０

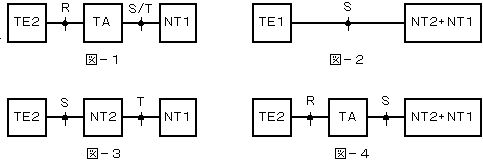

図−１〜図−４は、ＩＳＤＮ基本ユーザ・網インタフェースの参照点における物理インタフェースの組合せを示す構成例である。このうちＸシリーズインタフェースの端末を接続する構成は、（　１００　）である。
　�@図−１のみ　　�A図−２のみ　　�B図−３のみ　　�C図−４のみ　　�D図−１と図−３
　�E図−３と図−４　　�F図−１と図−４


　　　

　　Ans.

解答
１�C　　２�B　　３�A　　４�C　　５�E　　６�A　　７�@　　８�B　　９�B　１０�D
１１�C　１２�@　１３�C　１４�A　１５�B　１６�A　１７�B　１８�A　１９�C　２０�@
２１�B　２２�B　２３�C　２４�D　２５�A　２６�@　２７�B　２８�A　２９�C　３０�B
３１�A　３２�D　３３�B　３４�C　３５�@　３６�@　３７�C　３８�C　３９�@　４０�B
４１�D　４２�A　４３�B　４４�@　４５�@　４６�@　４７�D　４８�C　４９�B　５０�A
５１�A　５２�@　５３�A　５４�B　５５�C　５６�B　５７�B　５８�A　５９�C　６０�C
６１�B　６２�D　６３�@　６４�D　６５�A　６６�A　６７�C　６８�E　６９�@　７０�B
７１�D　７２�A　７３�@　７４�C　７５�B　７６�C　７７�D　７８�A　７９�C　８０�D
８１�@　８２�C　８３�A　８４�B　８５�C　８６�@　８７�@　８８�A　８９�B　９０�D
９１�A　９２�C　９３�B　９４�A　９５�C　９６�B　９７�D　９５�D　９９�C　１００�F

copyright(C) 1998 mori! all rights reserved.
