ＰＢＸが有するサービス機能のうち、外線からの着信を複数の内線に順次接続したい場合、中継台の操作により、通話の終了した内線が送受器をかけても、外線を復旧させずに自動的に中継台に戻す機能を（ １ ）という。
①内線リセットコール ②コールピックアップ ③コールバック
④扱者リセットコール ⑤シリーズコール
デジタルＰＢＸの数字分析プログラムは、一般に、ＰＢＸがダイヤル信号受信の処理に入り、内線電話機から（ ２ ）が送られてきたときに起動される。また、受信したダイヤル信号に従って、内線通話、局線への発信、特殊な（ ３ ）などの呼の種類を識別する。
①課金情報 ②データ ③リンク情報 ④状態 ⑤ダイヤル数字
⑥サービス要求 ⑦レバース信号 ⑧呼出し信号
デジタルＰＢＸの通話路系は、一般に、電話機等の端末や中継線等とのインタフェースの役割をするライントランク系と、ライントランク系の任意の端子間を接続する（ ４ ）系から構成されている。
①多段スイッチ ②クロスバスイッチ ③時分割スイッチ
④空間分割スイッチ ⑤リモートスイッチ
デジタルＰＢＸのボイスメール装置では、音声信号はデジタル形式で蓄積され、要求に応じて読み出され音声信号に再生される。通常、デジタル式ＰＢＸで使用している６４キロビット／秒のＰＣＭで符号化された音声信号をそのまま蓄積すると、蓄積容量が大きくなるため、蓄積時に音声処理部で（ ５ ）に変換するとともに、無音区間を圧縮する。
①高能率符号化信号 ②フレーム内符号化信号 ③高多重符号化信号 ④一次元符号化信号
デジタルＰＢＸにおける内線代表サービス機能のうち、（ ６ ）機能は、グループ内の任意の内線番号の電話機が使用中に更に別の着信があった場合に、グループ内の他の空いている内線を選び、呼び出す機能である。
①サーキュラ ②クラス ③パイロット ④ロック ⑤テナント

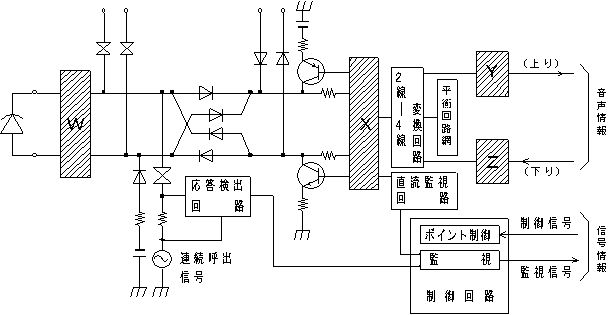

図に示すデジタルＰＢＸの内線回路について述べた次の二つの記述は、（ ７ ）。
Ａ 図中のＷは過電圧保護回路、Ｘは符号器を表す。
Ｂ 図中のＹは通話電流供給回路、Ｚは復号器を表す。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
デジタルＰＢＸの交換プログラムは、処理内容により分類されており、一般に、実行管理プログラム、呼処理プログラム、（ ８ ）プログラム、運用保守プログラムに分類される。
①再開処理 ②初期設定 ③状態遷移 ④試験 ⑤料金管理
デジタル式ＰＢＸの制御系構成の一つに分散制御方式があり、この方式は負荷分散制御方式と機能分散制御方式の二つの方式に分けられる。負荷分散制御方式は、複数のマイクロプロセッサに制御の負荷を分担させる方式であり、一般に、この方式を採用し（ ９ ）のデジタル式ＰＢＸを実現している。
①マルチメディア ②ネットワーク ③小規模 ④多機能 ⑤大容量
デジタルＰＢＸのプログラムでは、一般に、プログラム同士の情報の引き渡しに、トランザクションというデータの固まりを使用しており、トランザクションが順番に並んでいる行列のことを、通常（ １０ ）という。
①キュー ②リスト ③バッファ ④スタッフ ⑤メール
ＰＢＸが有するサービス機能のうち、被呼内線が話中のとき、その内線を監視し、通話が終了後、自動的に呼び出す機能を（ １１ ）という。
①自動アッドオン ②内線リセットコール ③コールピックアップ
④自動キャンプオン ⑤ページング
デジタル式ＰＢＸの空間スイッチでは、音声情報ビット列は多重化されたまま、（ １２ ）の時間位置を変えないで、（ １２ ）単位に（ １３ ）の開閉に従い、入ハイウェイから出ハイウェイへ乗り換える。
①時分割ゲートスイッチ ②時間スイッチ ③順番読み出しカウンタ ④多重・分離回路
⑤制御メモリ ⑥集線段通話路 ⑦タイムスロット ⑧ゲート ⑨出ハイウェイ ⑩入ハイウェイ
デジタルＰＢＸの空間スイッチは、一般に、複数本の入・出ハイウェイ、時分割ゲートスイッチ及び（ １４ ）から構成されている。
①バッファメモリ ②書き込み制御メモリ ③制御メモリ ④順番呼出しカウンタ 通話メモリ
電話は、一般に、オンラインリアルタイムの通信に利用され、相手不在、相手話中等の場合には通信が成立しない。これらの不便を解消するために実用化されたのが、音声をいったん蓄積しておき後から配送したり、取り出してもらう（ １５ ）である。
①ボイスメール ②テキストメール ③データメール ④メッセージメール ⑤電子メール
ＰＢＸが有するサービス機能に関する次の二つの記述は、（ １６ ）。
Ａ 外線からの着信を複数の内線に順次接続したい場合、中継台の操作により、通話の終了した内線が送受器をかけても、外線を復旧させずに自動的に中継台に戻す機能を内線リセットコールという。
Ｂ 通話中の内線電話機をフッキングなどの所定の操作を行うことにより、通話中の相手を第三者に対して転送できる機能をページングトランスファという。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
デジタルＰＢＸは、メモリに蓄えられたソフトウェアに従って通話路系を駆動し、通話路の（ １７ ）等を行っている。
①２線－４線変換 ②調整 ③極性反転 ④設定や開放 ⑤分割
デジタル化された音声の記録媒体は、磁器ディスクなどが使用されるが、記録密度の向上のため、高能率音声符号化や無音圧縮処理など、ＡＤＰＣＭ（適応差分ＰＣＭ）ＡＤＭ（適応デジタル変調）等の冗長度圧縮技術が応用されている。デジタル式ＰＢＸにおいても、音声、ファクシミリ、テキストなどの各種（ １８ ）サービスにおける蓄積交換処理過程で、これらの技術が活用されている。
①ベアラ ②アッドオン ③プロトコル変換 ④メール ⑤テレテックス ⑥ミクストモード
ＰＢＸ間を専用線等で結んで通信する場合、ユーザの情報と信号とを分離する共通線信号方式には、信号の転送方法としてＩＴＵ－Ｔ勧告の
（ １９ ）方式を準用したものや、ＴＴＣ標準の共通チャネル形信号を準用したものなどがある。
①データチャネル ②Ｄチャネル ③インチャネル信号 ④Ｎｏ．７信号
⑤Ｖ．２４ ⑥個別チャネル形信号
ファクシミリに関する次の二つの記述は、（ ２０ ）。
Ａ ファクシミリ装置のグループ３形機（Ｇ３形機）の多くは、冗長性を抑圧するため１次元符号化方式と併用してＭＲ符号化方式といわれる２次元符号化方式を用いて伝送時間を短縮している。
Ｂ ファクシミリ装置のグループ３形機（Ｇ３形機）は、冗長性を抑圧するためＭＨ符号といわれる１次元符号化方式を用いている。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
電子式ボタン電話装置の機能について述べた次の二つの記述は、（ ２１ ）。
Ａ 内線呼出しの場合、相手が話中のとき、発呼者が呼出状態のまま待機していれば、相手が終話した時点で自動的に呼び出す機能はキャンプオンといわれている。
Ｂ 電子式ボタン電話装置には、発信する場合に外線ボタンを押下してから一定時間、他の使用者にその外線を使用させないで、スピーカボタン等のキー入力を続けることができる機能はページングといわれている。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
電子式ボタン電話装置のプログラムについて述べた次の二つの記述は、（ ２２ ）。
Ａ 電子式ボタン電話装置の主プログラムの中の割込みプログラムは、一般に、各サブＣＰＵのリセット、メインメモリのクリア等を行う。
Ｂ 電子式ボタン電話装置の主プログラムは、発信処理、着信処理、ダイヤル・ボタン処理等を行う。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
電子式ボタン電話装置の電源回路部に使われている突入電流防止回路は、電源スイッチを閉じたときの大きな電流による電源スイッチの接点の溶着や、平滑用の（ ２３ ）の劣化を防止している。
①抵抗 ②バリスタ ③スイッチングレギュレータ ④コンデンサ ⑤コイル

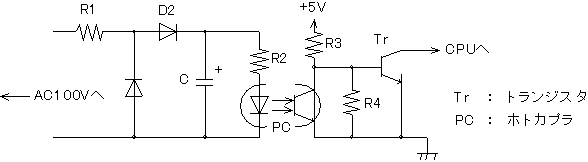

図は、小規模な電子式ボタン電話装置の一般的な停電検出回路を示したものである。図において停電時には、ＰＣのコレクタとエミッタ間の電位差が（ ２４ ）、Ｔｒが導通してＣＰＵへ停電検出信号が送出される。
①降伏電圧となり ②小さくなり ③大きくなり ④ピンチオフ電圧となり
電子式ボタン電話装置には、多くのプロセッサが用いられている。このうち（ ２５ ）プロセッサは、一般に、データ伝送で送られてくる情報に従って、スピーカを動作させたりランプを点滅させている。
①外線制御 ②内線制御 ③電話機制御 ④中央制御 ⑤通話路制御
電子式ボタン電話装置には、受話器を上げるか、又は（ ２６ ）を押下することにより、あらかじめ決めておいた外線を補足することができ、発着信操作を容易にしたものがある。
①ワンタッチダイヤルボタン ②スピーカボタン ③再送ボタン ④設定ボタン
アナログ伝送路に接続するデジタル形ボタン電話装置の（ ２７ ）回路には、音声のアナログ/デジタル変換回路（ＣＯＤＥＣ）が組み込まれている。
①保留音 ②中央制御 ③可聴音 ④トランク ⑤スイッチ
電子式ボタン電話装置の電源回路に使われている過電圧保護回路は、スイッチングレギュレータ等の異常により、二次側の出力電圧が規格値以上に高くなった場合、一般に、（ ２８ ）を短絡状態にし、メインスイッチング回路の過電圧保護回路を動作させて過電圧を防止している。
①ホトカプラ ②トランジスタ ③コンデンサ ④サイリスタ

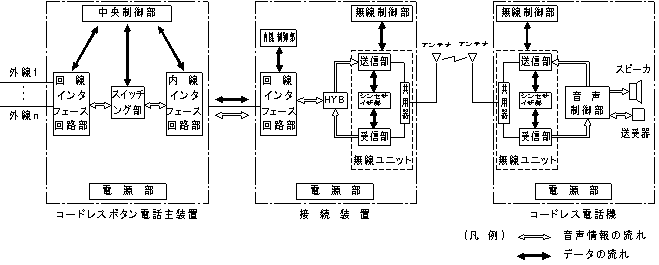

図は電子式コードレス電話装置のブロック図を示したものである。接続装置及びコードレス電話機の（ ２９ ）では、一般に、ＭＳＫ信号の変換、ＩＤコードの照合等を行っている。
①シンセサイザ部 ②共用器 ③受信部 ④送信部 ⑤無線制御部

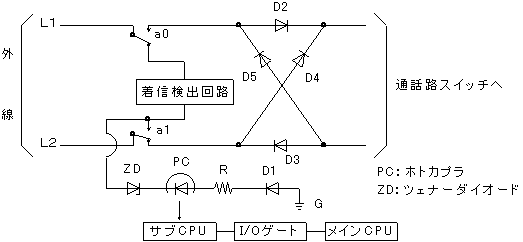

図に示す電子式ボタン電話装置の衝突防止回路において、着信時、交換機による外線の極性反転によって（ ３０ ）が導通状態になると、サブＣＰＵへ着信が送出される。さらに、その情報がメインＣＰＵへ伝送されて、メインＣＰＵは外線使用中と判断する。
①Ｄ2、Ｄ1 ②Ｄ3、Ｄ4 ③ＰＣ ④Ｉ／Ｏゲート
電子式ボタン電話装置のプログラムには、発信処理、着信処理、ダイヤル・ボタン処理等を行う主プログラムと主プログラム等の情報により周期的に起動する（ ３１ ）プログラムとがある。
①運用 ②起動 ③副 ④割込み ⑤初期化 ⑥信号

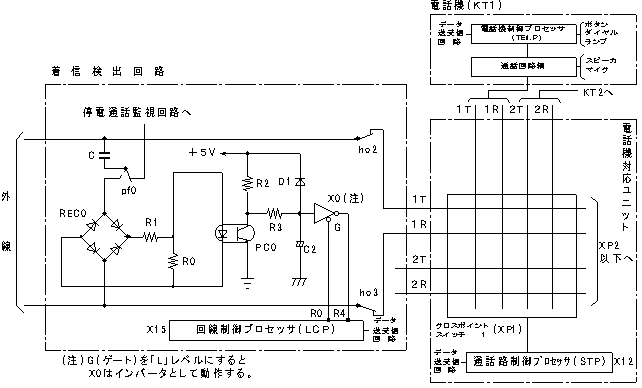

図に示す電子式ボタン電話装置の着信及び応答回路の回路動作について述べた次の二つの記述は、（ ３２ ）。
Ａ 外線からの呼出信号は、整流された後ホトカプラ（ＰＣ0）を導通する。ＰＣ０の出力は、回路制御プロセッサ（ＬＣＰ）に制御されたＸ0に伝えられ、Ｘ0の出力によってＬＣＰは呼出信号を受信していると判断する。
Ｂ 外線に応答する場合は、着信中の外線ボタンを押下すると、電話機の電話機制御プロセッサは、回路捕そく要求を主装置のＬＣＰへ伝える。ＬＣＰは回路情報を使用中にするとともに、電話機制御プロセッサに対して接続可のデータを送る。このデータは回線制御プロセッサによりモニタされていて、該当する外線及び電話機に対応するクロスポイントスイッチをＯＮにし、外線と電話機間の通話路が設定される。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
電子式ボタン電話電話装置の電源回路に関する次の二つの記述は、（ ３３ ）。
Ａ 電子式ボタン電話装置の電源回路には、一般にスイッチングレギュレータが使われており、ノイズフィルタ回路は、スイッチングレギュレータから発生する雑音や商用電源からの雑音を阻止している。
Ｂ 電子式ボタン電話装置の電源回路部に使われている過電圧保護回路は、スイッチングレギュラータ等の異常により、二時側の出力電圧が規格外になった場合に動作して過電圧を防止する。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
電子式ボタン電話装置では、発生したPB信号を必要に応じて任意の外線に送出するため、一般に、（ ３４ ）を用いて接続経路を形成している。
①クロスポイントスイッチ ②音声スイッチ ③スイッチングレギュレータ
④フィルタアンプ ⑤インピーダンス調整回路

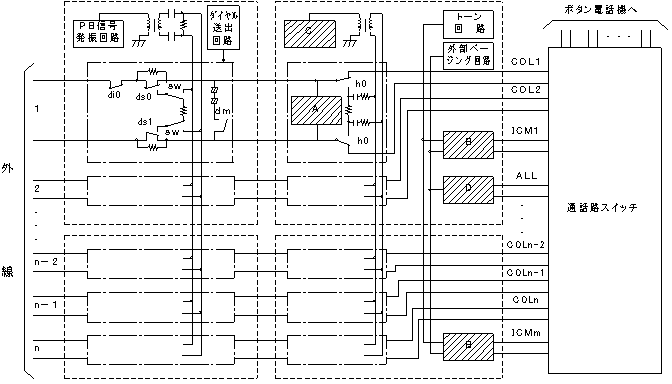

図に示す商用電源からの受電中における電子式ボタン電話装置の通話路構成に関する次の二つの記述は、（ ３５ ）。
Ａ 図中のＡは着信検出回路、Ｂは内線回路を表す。
Ｂ 図中のＣは一斉呼出回路、Ｄは保留音源回路を表す。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
電子式ボタン電話装置の主プログラムの中の（ ３６ ）プログラムは、一般に、各サブＣＰＵのリセット、メインメモリのクリア等も行う。なお、メインメモリ（ＲＡＭ）に記録されている加入者データは、バックアップ用電池で保持されている。
①初期設定 ②停電処理 ③割込み ④電話機表示データ処理 ⑤外線着信処理
電子式ボタン電話装置の雷防護回路に使用されている（ ３７ ）は、外線等から侵入した雷サージや、商用電源の事故から機器を保護している。
①アレスタ ②サーミスタ ③抵抗 ④トランジスタ ⑤スイッチングレギュレータ

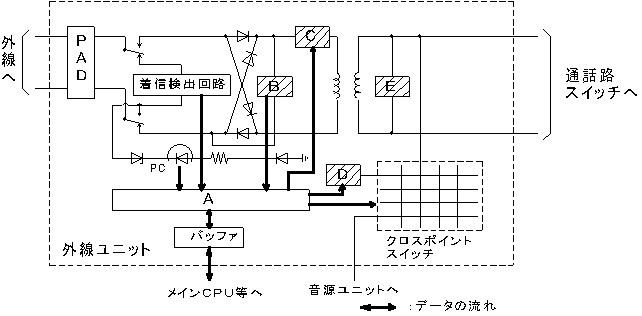

図に示す電子式ボタン電話装置の外線ユニットに関する次の二つの記述は、（ ３８ ）。
Ａ 図中のＢは極性反転検出回路、ＣはＰＢセンダを表す。
Ｂ 図中のＤはＤＰセンダ、Ｅはインピーダンス調整回路を表す。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
電子式ボタン電話装置の電源回路等に使われている雷防護回路は、雷サージが商用電源、外線等から侵入するのを防止するための回路であり、主に（ ３９ ）や避雷管で構成されている。
①メモリ ②スイッチングレギュレータ ③バリスタ ④コンデンサ ⑤コイル

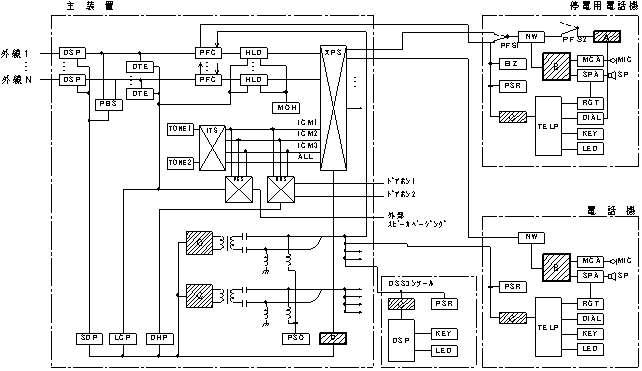

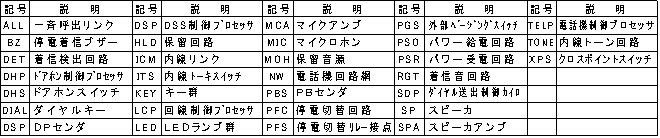

図に示す電子式ボタン電話装置のブロック図に関する次の二つの記述は、（ ４０ ）。
Ａ 図中のＡは停電ダイヤル回路、Ｂはハイブリッド回路を表す。
Ｂ 図中のＣはデータ送受信回路、Ｄは通話路制御プロセッサを表す。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
ＰＢＸの工事試験のうち（ ４１ ）では、内線番号を途中までダイヤルして一定時間以上放置したときに、ＰＢＸから話中音の送出が正常に行われることを確認する。
①計数 ②サービス機能 ③ロックアウト試験 ④リンク ⑤中継台機能
ＩＴＵ－Ｔ勧告Ｖ．２４で規定されるデータ回線終端装置（ＤＣＥ）とデータ端末装置（ＤＴＥ）間の１００シリーズ相互接続回路において、送信側データ回線終端装置がデータセットレディ（回路１０７）をＯＦＦ状態で送信可（回路１０６）をＯＮにしたとき、データ端末装置は、（ ４２ ）を通して、シリアル自動起呼ＤＣＥに対するプログラミング又は制御に関連するデータ信号を転送することが許される。
①送信データ（回路１０３） ②受信データ（回路１０４） ③送信要求（回路１０５）
④バックワードチャネル送信データ（回路１１８） ⑤バックワードチャネル送信要求（回路１２０）
バス配線方式のデジタル式ボタン電話装置の場合、停電になるとデータ伝送ができなくなるので、停電用ボタン電話機にはバス配線の外にも配線がなされる。一般的に、この配線は主装置内で停電切替え装置を通して（ ４３ ）に接続される。
①ボタン電話機 ②外線回路 ③一般電話機 ④内線回路 ⑤通話路スイッチ
２心の屋内線終端用さし込みジャックのうち、コンデンサと抵抗とを直列に接続した回路を内臓したものは、第一種電気通信事業者の交換機からさし込みジャックまで正常であることを、第一種電気通信事業者が実施する電気通信回線の（ ４４ ）試験によってチェックすることができる。
①遠端漏話 ②静電容量 ③ダイヤル ④漏話減衰量 ⑤導体抵抗
保安装置は、その接地抵抗が高いと避雷器の放電が開始されても、十分な放電電流が流れない場合があり、また、端末装置側の（ ４５ ）が低くならない等、機能しない場合がある。
①特性インピーダンス ②動作電圧 ③対地電圧 ④絶縁抵抗 ⑤ループ抵抗
デジタル式ＰＢＸの設置工事終了後、ＰＢＸの立ち上げを行う場合、まずＰＢＸの電源をＯＮにして初期設定を行った後に、ユーザの使用に基づき（ ４６ ）を登録する。次に各種ランプが正常に点灯していることを確認し、システムメッセージに異常表示が無いかを確認する。最後に内線相互接続を行い。ＰＢＸが正常に動作することを確認する。
①コマンド ②局データ ③アドレス ④ＩＤ
マイクロプロセッサを搭載した電話交換用の変復調装置には、ＩＴＵ－Ｔ勧告Ｖ．２５ｂｉｓ等を適用することにより、データ端末装置との間の（ ４７ ）のやりとりを相互接続回路ＳＤ、ＲＤを使用して行うものがある。
①データ伝送 ②誤り制御 ③フォーマット変換 ④自動起呼応答の制御
アンダーカーペット配線方式に用いる材料に関する次の二つの記述は、（ ４８ ）。
Ａ ケーブルをタイルカーペットの床面から立ち上げる場合に、床面との固定に用いる材料をフロアクリップという。
Ｂ ケーブルをタイルカーペットの床面から立ち上げる場合に、床面から立ち上げたケーブルを保護する材料をケーブルサポートという。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
配線方式に関する次の二つの記述は、（ ４９ ）。
Ａ 床の基本構造であるフロアデッキプレートの溝の部分に特殊なカバーを取付け、この空間を配線スペースとして利用する方式をトレンチダクトという。この方式は、ケーブルが堅固な金属体で保護されることや収容配線数が大である等の特徴がある。
Ｂ フロア内の配線収納方式には、配線溝が形成されたパネルを床の上に直接置いたり、床パネルとの脚を組み合わせるタイプの簡易二重床方式がある。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
屋内線等の雑音の原因に関する次の二つの記述は、（ ５０ ）。
Ａ 屋内線等の通信線から端末に侵入し、雑音の原因となる雷サージ電圧には、通信線間に誘起されるものと、通信線と大地間で誘起されるものがある。通信線間に誘起されるものは横サージ電圧といわれる。
Ｂ 屋内線等の通信線から端末機に侵入し、雑音の原因となる電磁妨害波を減衰させるため、コモンモードチョークコイルが使用される。コモンモードチョークコイルは、通信線から端末機へ流れ込む横電流に対してはインピーダンスが増加し、また、通信線で伝送される信号に対しては損失を与えない特徴がある。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
ボタン電話装置では、システムデータと電話機の操作によって、各種転送機能を実現しているため、システムデータの内容を十分確認した上で機能を確認する必要がある。転送機能を確認するものの一つとして、保留操作を行った後、相手内線番号をダイヤルし、呼出音確認後オンフックする（ ５１ ）転送がある。
①呼出状態 ②口頭 ③不在着信 ④ページング ⑤グループ
ＩＴＵ－Ｔ勧告Ｖ．２４に関する次の二つの記述は、（ ５２ ）。
Ａ ＩＴＵ－Ｔ勧告Ｖ．２４におけるデータ回線終端装置（ＤＣＥ）は、回線網に依存する。ある一定期間以上継続した故障を検出した場合、送信可（回線１０６）＝ＯＦＦ、データセットレディ（回線１０７）＝ＯＮとする。
Ｂ ＩＴＵ－Ｔ勧告Ｖ．２４に規定されるデータ回線終端装置（ＤＣＥ）とデータ端末装置（ＤＴＥ）間の１００シリーズ相互接続回路において、送信側のデータ回線終端装置がデータセットレディ（回路１０７）をＯＦＦ状態で、送信要求（回路１０５）をＯＮにしたとき、データ端末装置は送信データ（回路１０３）を通して、シリアル自動起呼ＤＣＥに対してプログラミング又は制御に関するデータ信号を転送することが許される。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
屋内電線には、デジタルサービスの提供も可能とするため、心線配列を対より構造とすることにより漏話雑音・誘導雑音等の面で電気的特性が優れている対形屋内線、又は心線配列は並列構造であるがラミネートアルミテープの外皮採用等により電気的特性の向上を図った（ ５３ ）が使用されている。
①ビデオペアケーブル ②カッド形ＰＶＣ屋内線 ③ＬＡＰケーブル ④通信用フラットケーブル
配線コネクタに関する次の二つの記述は、（ ５４ ）。
Ａ フラットフロアケーブルの接続コネクタは、ケーブルの種類、用途、使用場所によって使い分けている。フラットフロアケーブル中継分岐用としては、一般に、ＦＲコネクタを用いる。
Ｂ 通信用フラットケーブルと丸形ケーブルとの接続に用いるＦＦコネクタは、フロアボックス内での使用に限定されている。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
テスタを電流計として使用する場合、測定しようとする回路にテスタ（ ５５ ）接続して測定する。
①とコイルを直列に ②を直列 ③を並列に ④とコンデンサを並列に
デジタルＰＢＸの設置工事終了後に行う機能確認試験に関する次の二つの記述は、（ ５６ ）
Ａ デジタル式ＰＢＸの設置終了後に行う機能試験のうち、ラインロックアウト機能試験では、外線中継台で着信信号を受信中に発信呼を途中放棄し、外線からの着信信号を一定時間（約３秒）以上受信しなくなった場合、中継台で表示した着信表示及びブザーを自動的に停止することを確認する。
Ｂ デジタルＰＢＸの設置工事終了後に行う機能確認試験のうち、付加番号ダイヤルイン機能の確認において、着信トランクが全話中の場合は、デジタル式ＰＢＸが外線着信時に自動応答して発信音が送出され、追加ダイヤルインにより指定先への着信が可能なことを確認する。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
接続制御に関する次の二つの記述は、（ ５７ ）。
Ａ ＩＴＵ－Ｔ勧告Ｖ．２５ｂｉｓのコマンドとインディケーションのフォーマットでは、ビット同期動作モードに対しＨＤＬＣフォーマットが使用され、フレームチェックシーケンスによる誤り制御が行えるようになっている。
Ｂ ＩＴＵ－Ｔ勧告Ｖ．２４の１００シリーズインタフェースを利用して、電話交換網の接続制御を行う手順としてモデムに広く使われているものは、ＩＴＵ－Ｔ勧告Ｖ．２５ｂｉｓのほかにＡＴコマンド方式がある。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
アンダーカーペット配線方式において、ケーブルをタイルカーペットの床面に布設、固定するには、（ ５８ ）が用いられる。
①両面接着テープ ②ＰＶＣ粘着テープ ③フラットプロテクタ ④ワイヤプロテクタ ⑤ＰＶＣ保護テープ
端末設備の接地について述べた次の二つの記述は，（ ５９ ）。
Ａ 保安用接地は、設備からの感電防止を目的としており、安全な場所に危険のないように設置する場合を除き、接地抵抗は１０オーム以下と規定されている。
Ｂ 通信用接地の主な目的は、通信設備の電気回路保護や電位変動防止であって、大地となるべき同電位にするものである。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
デジタルテスタの特徴に関する、次の二つの記述は、（ ６０ ）。
Ａ デジタルテスタは一般的にアナログテスタと比較して、入力インピーダンスが高い。
Ｂ デジタルテスタは一般的にアナログテスタと比較して、測定値が確定するまでの時間がある程度かかる。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
ある駅前に設置されている５台の公衆電話機の利用状況を調査したところ、１時間当たりの平均利用者が４８人、１通話当たりの平均保留時間が１５０秒であった。このとき、すべての公衆電話機が使用中のため空き待ちとなる確率は（ ６１ ）となる。図を用いて算出せよ。
①０．０２ ②０．０４ ③０．０５ ④０．０６ ⑤０．１
ある交換線群の最繁時において、１時間に運ばれた呼数をＣ、平均回線保留時間をｈ時間、呼損率をＢとすれば、この回線群に加わった呼量は、
（ ６２ ）アーランである。
①Ｃ×ｈ÷（１－Ｂ） ②Ｃ×ｈ÷｛３，６００×（１－Ｂ）｝ ③Ｃ×ｈ÷｛６０×（１－Ｂ）｝
④ｈ÷Ｃ÷（１－Ｂ） ⑤６０×Ｃ÷｛ｈ×（１－Ｂ）｝
ある回線群について５０分間トラヒックを調査したところ、表に示す結果が得られた。この場合の呼量は、（ ６３ ）アーランである。
①１．５ ②１．８ ③３０．０ ④９０．０ ⑤１０８．０
ある回線群を時刻ｔ１～ｔ２のＴ分間調査したところ、運んだ呼量がａｃアーラン、運んだ呼の平均回線保留時間がｈ秒であった。この回線群がこの時間帯に運んだ呼数は、（ ６４ ）呼である。
入回線数及び出回線数の等しい即時式完全線群と即時式不完全線群とに、等しい呼量が加わった場合、呼損率は、（ ６５ ）。
①等しい ②即時式完全線群の方が大きい ③出回線の平均使用率に比例する
④即時式不完全線群の方が大きい
ある図書館で図書を探すため、探索用端末機に１人当たり平均６分かかる。探索用端末の利用者が１時間に２４人現れ、探索用端末が６台設置されているとき、使用中のため、端末の空き待ちとなる平均待ち時間は、図を用いて算出すると（ ６６ ）秒である。
①１．２ ②１．８ ③２．４ ④３．０ ⑤３．６

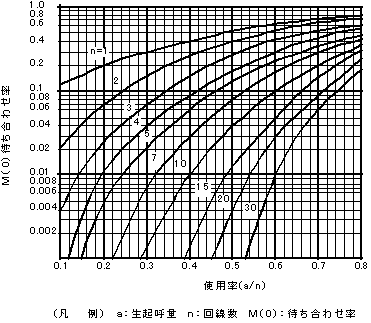

アーランの待ち合わせ式で、ある交換線群の出回線数がｎ、加わる呼量をａアーラン、平均回線保留時間をｈ、待ち合わせに入る確率をＭ（０）としたとき、平均待ち時間Ｗは（ ６７ ）で表される。
ある回線群の午前９時００分から午前９時３０分まで及び午前９時３０分から午前１０時００分までの各３０分間に運んだ呼量並びに平均回線保留時間を調査したところ、表に示す結果が得られた。この回線群が午前９時００分から午前１０時００分までの１時間に運んだ呼数は、（ ６８ ）呼である。
①２１４ ②４４０ ③４８７ ④４９５ ⑤１，２４２
出線数がｎの即時式完全群で１時間当たりにそ通される呼数がＣ、１呼当たりの平均保留時間がｈ分であるとき、出線能率ηは（ ６９ ）パーセントで表される。
一つの呼の接続が完了するためには、幾つもの交換機で出線選択を繰り返す場合が多い。生起呼がどこかの交換機で出線全話中に遭遇する確率、すなわち、総合呼損率は、各交換機の出線選択時の呼損率が小さければ、ほぼ各呼損率の（ ７０ ）に等しい。
①積 ②和 ③平均値 ④最大値 ⑤最小値
ある駅前に設置されている４台の公衆電話機の利用状況を調査したところ、１時間当たりの平均利用者数が２５人であり、利用者が公衆電話機を利用したときとき、すべての公衆電話が使用中のため空き待ちとなる確率が０．１０であった。このとき、利用者１当たりの平均使用時間は、表を用いて算出すると、約（ ７１ ）分となる。
①１ ②２ ③３ ④４ ⑤５
ある回線群を時間ｔ１～ｔ２のＴ分間調査したところ、運んだ呼量がａｃアーラン、運んだ呼の平均回線保留時間がｈ秒であった。この回線群がこの時間帯に運んだ呼数は、（ ７２ ）呼である。

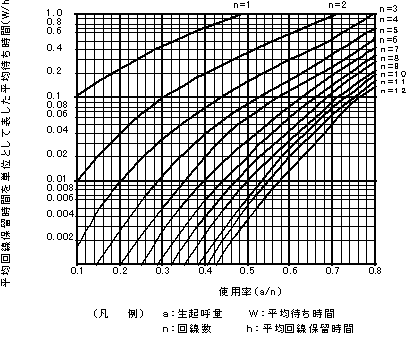

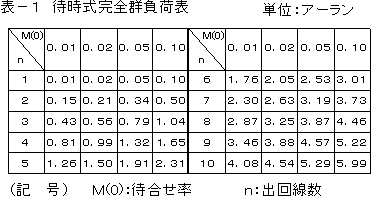

出回線数が５回線の交換線群に加わった呼数が（ ７３ ）呼、呼の平均回線保留時間が１６０秒のとき、この交換線群の平均待ち時間は、図を用いて算出すると３．２秒となる。
①５ ②４５ ③５０ ④５２ ⑤７２
一つの呼の接続が完了するためには、幾つもの交換機で出線選択を繰り返す場合が多い。呼が経由するｎ個の交換機の出線選択時の呼損率をそれぞれＢ１、Ｂ２、…、Ｂｎとすれば、生起呼がどこかの交換機で出線全話中に遭遇する確率、すなわち、総合呼損率Ｂは、（ ７４ ）で表される。
待ち率の算出に使用されるアーランの待ち合わせ式（アーランＣ式）は、（ ７５ ）のモデルにランダム呼が加わり、呼の回線保留時間分布が指数分布に従い、待ち合わせ放棄呼は無いという前提に基づき、確率的に導かれた式である。
① 入回線数無限、出回線数無限 ②入回線数無限、出回線数有限
③入回線数有限、出回線数無限 ④入回線数有限、出回線数有限
⑤ 入回線数と出回線数が同数
即時式完全線群について述べた、次の二つの記述は、（ ７６ ）。
Ａ 即時式完全線群において、出回線数と呼損率を固定すると、入回線数が有限の場合は、入回線数を無限とした場合に比較して出回線使用率は高くなる。
Ｂ 即時式完全線群においては、ある生起呼量を幾つかの完全線群に分割する場合、同一の呼損率を保つようにすると、分割群の出回線の使用率は、一つの完全線群で処理するより高くなる。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
出線数ｎの即時式完全線群において、生起呼量がａアーラン、呼損率がＢであるとき、出線能率は、（ ７７ ）の式で表される。
アーランＢ式に関する次の二つの記述は、（ ７８ ）。
Ａ アーランＢ式は、呼の生起はランダムであり、呼の保留時間は指数分布に従う。
Ｂ アーランＢ式は、入線数無限、出線数有限であり、待ち合わせ放棄呼は無いという前提に基づき、確率的に導かれた式である。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
ある回線群を時刻ｔ１～ｔ２のＴ分間調査したところ、運んだ呼量がαｃアーラン、運んだ呼数がＣ呼であった。この回線群が運んだ呼の平均回線保留時間は、（ ７９ ）秒である。
ある回線群が運んだ１時間当たりの（ ８０ ）と、運ばれた呼の平均回線保留時間中における平均呼数とは等しい。
①最大呼数 ②待ち呼数 ③呼数密度 ④呼数 ⑤トラヒック量
デジタル式電話交換機の加入者回路は、通話電流の供給、ループ監視、２線－４線変換、（ ８１ ）等の各機能を持つ。
①選択信号送出 ②呼出音送出 ③呼出信号送出 ④話中音送出 ⑤発信音送出
（ ８２ ）は、ＰＢ信号受信機、可聴音（ＤＴ、ＢＴ、ＲＢＴなど）送信回路のほか、電話会議サービスを提供する会議回路などで構成されている。
①中央制御装置 ②通話路制御装置 ③加入者線信号装置
④中継線信号装置 ⑤共通線信号装置
デジタル交換の網同期方式を周波数同期の観点から分類すると、独立同期方式、（ ８３ ）同期方式及び相互同期方式の３種類がある。
①ビット ②ブロック ③スタッフ ④調歩 ⑤従属
通信設備の直流電力供給に広く採用されている蓄電池の全浮動方式において、負荷電流による電圧降下を補償する各種の負荷電圧補償方式が用いられている。それらの方式としてはブースタ方式、（ ８４ ）方式、端電池方式等がある。
①インバータ ②トランス ③シリコンドロッパ ④サイリスタ ⑤セレン
シール鉛蓄電池は、外部へのガスの放出を制御するために、一般に、充電中に陽極から発生する酸素ガスを陰極（ ８５ ）させる。また、水素ガスが発生しない程度に陰極活物質を電気的に放電状態とすること等により、電解液の減少を抑え密閉化を可能としている。
①拡散 ②蒸発 ③反応吸収 ④放出 ⑤酸化
デジタル式電話交換機の加入者回路について述べた次の二つの記述は、（ ８６ ）。
Ａ デジタル式電話交換機の加入者回路では、給電制御回路により給電用ホトカプラを制御して、通話に必要な電流を加入者線に供給している。加入者線に対する給電極性によりノーマル給電（Ｌ１線電池、Ｌ２線地気）とレバース給電（Ｌ１線地気、Ｌ２線電池）がある。
Ｂ デジタル式電話交換機の加入者回路で、直流監視回路によりＬ１線とＬ２線に流れる電流を監視することにより、加入者からの発呼、応答などを監視することができる機能をループ監視機能という。例えばＬ１線とＬ２線の電流の減少があるしきい値以上であれば、電話機がオフフックと判断する。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
デジタル式電話交換機のハードウェアの構成は、機能面から、通話路系、信号処理系、（ ８７ ）系及び保守運用系から成る。
①中継 ②走査 ③加入者 ④監視 ⑤入出力 ⑥制御
加入者への配線用線路として架空線路を設置する場合、一般に、配線ケーブルは（ ８８ ）ケーブルを架渉し、接続端子かん等を取り付けて直接加入者への配線を行う。
①構内 ②同軸 ③ＣＪ ④ＰＥＣ ⑤光ファイバ ⑥ＣＣＰ
商用電源装置のうち、（ ８９ ）は、直流電力を交流電力に変換する装置である。
①レギュレータ ②整流装置 ③コンバータ ④インバータ ⑤変成器
鉛蓄電池について述べた、次の二つの記述は、（ ９０ ）。
Ａ 鉛畜電池において、自己放電や過放電によってできた微細な白色の酸化鉛の結晶が、陽極板や陰極板に析出される現象をサルフェーションという。
Ｂ 鉛蓄電池は、長期の間に個々の蓄電池に生じる端子電圧や放電電流のバラツキの調整、あるいは充電不足を補うことが必要となるが、この目的のため定期的に実施される充電を均等充電という。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
ＢＯＲＳＣＨＴ機能について述べた、次の二つの記述は、（ ９１ ）。
Ａ デジタル式電話交換機の加入者回路の機能で、直流監視回路によりＬ１線とＬ２線に流れる電流を監視することにより電話機からの発呼、応答などを関しする機能は、ＢＯＲＳＣＨＴ機能の中のＲ機能といわれている。
Ｂ デジタル式電話交換機の加入者回路において、通話路と並列にバリスタを接続することにより、雷サージ電圧などから加入者回路を保護する機能は、ＢＯＲＳＣＨＴ機能の中のＯ機能といわれている。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
デジタル式電話交換機の通話路に関する次の二つの記述は、（ ９２ ）。
Ａ デジタル式電話交換機の通話路部分には、ラインスイッチ、メモリスイッチ等が使用されている。
Ｂ デジタル式電話交換機の通話路は、ハイウェイ上において多重化された信号の順序入替えを行う時間スイッチ、又はこの時間スイッチとハイウェイ相互の接続をするゲートスイッチとを組み合わせたもので構成される。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
デジタル式電話交換機のプログラムについて述べた、次の二つの記述は、（ ９３ ）。
Ａ デジタル式電話交換機において、電話機又は中継線に対する選択、接続、切断、解放などの交換接続動作を制御するプログラムは、実行管理プログラムといわれる。
Ｂ デジタル式電話交換機において、装置故障時に不良装置を識別し正常な系を確立して交換処理を継続させるプログラムは、診断処理プログラムといわれる。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
高周波スイッチング整流装置について述べた、次の二つの記述は、（ ９４ ）。
Ａ 高周波スイッチング整流装置では、交流入力ダイオードブリッジ等により整流した後、パワートランジスタでスイッチングを行い周波数の高いパルス波形に変換する。
Ｂ 高周波スイッチング整流装置は、高周波化によるトランスのコイル巻数の減少に伴う銅損の低減、コアの小型化による鉄損の低減などによるエネルギーロスを少なくできる。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
鉛蓄電池に関する次の二つの記述は、（ ９５ ）。
Ａ 通常、鉛蓄電池を定電圧充電すると充電初期に大電流が流れるので、一般に、通話用電源の浮動充電用整流器には、その整流器の出力電流が規格値以上になった場合、その整流器の出力電圧を蓄電池電圧まで徐々に上昇させる機能を持たせている。
Ｂ 鉛蓄電池を浮動充電方式で使用する場合、浮動電圧が低過ぎると、自己放電を補うことができず、充電不足となり、サルフェーションを生じる。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
ＢＯＲＳＣＨＴ機能について述べた、次の二つの記述は、（ ９６ ）。
Ａ デジタル式電話交換機の加入者回路において、アナログ信号とデジタル信号の変換を行う機能は、ＢＯＲＳＣＨＴ機能の中のＣ機能といわれる。
Ｂ デジタル式電話交換機の加入者回路には、ＢＯＲＳＣＨＴの各機能が用いられている。デジタル式電話交換機の時分割通話路は電子回路で構成されており呼出信号のような大電流を通すことができないので、呼出信号は、加入者回線対応に設けたＲ機能から供給される。
①Ａのみ正しい ②Ｂのみ正しい ③ＡもＢも正しい ④ＡもＢも正しくない
デジタル式電話交換機のタイムスイッチは、デジタル符号化した音声情報等を格納する（ ９７ ）、書き込み番地を指定する制御メモリ及び順番に読み出しを行う（ ９８ ）から構成されている。
①シーケンシャルアドレスカウンタ回路 ②通話メモリ ③通話路バス制御回路
④共通メモリ ⑤競合整理回路 ⑥エラスティックストアメモリ
）交流電源を直流電源に変換する装置には、入力の交流電圧を直接整流した後、（ ９９ ）等で高周波に変換し、さらに、この高周波をトランスにより電圧変換した後、再び整流回路で直流に変換する高周波スイッチング整流装置が広く使用されている。
①コンバータ ②ツェナーダイオード ③サイリスタ ④クリッパ ⑤ＭＯＳ形ＦＥＴ
一般に、ニッケル・カドミウムアルカリ蓄電池といわれるものは、使用する極板の種類によって、焼結式、（ １００ ）及び発泡式がある。
①ポケット式 ②鉛式 ③ｐｎ接合式 ④サンドイッチ式 ⑤単極式
