天秤ブレーキの改良

初期型メッサーのブレーキは、天秤式になっています。左右のバランスの良い状態では良いシステムと思いますが、バランスが崩れると調整が効きません。そこで固定式にしてみました。

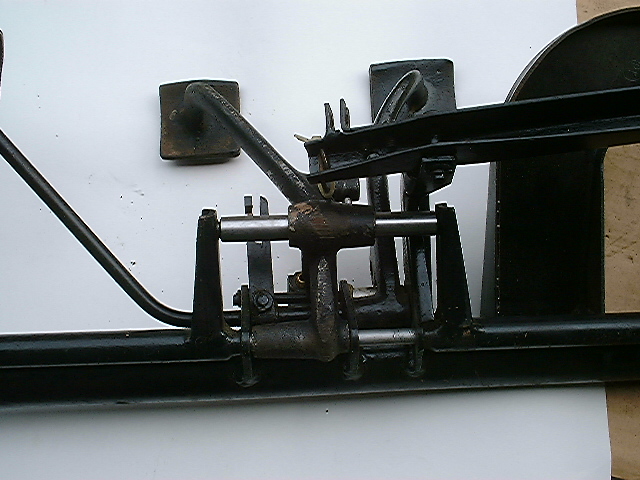

この写真が天秤式ブレーキです。ペタルから伝わった力が、ピンの真ん中１点を押す事により、左右同じ力が掛かります。ブレーキのライニングの状態が左右違うと、傾いていってしまい、調整が取れません。

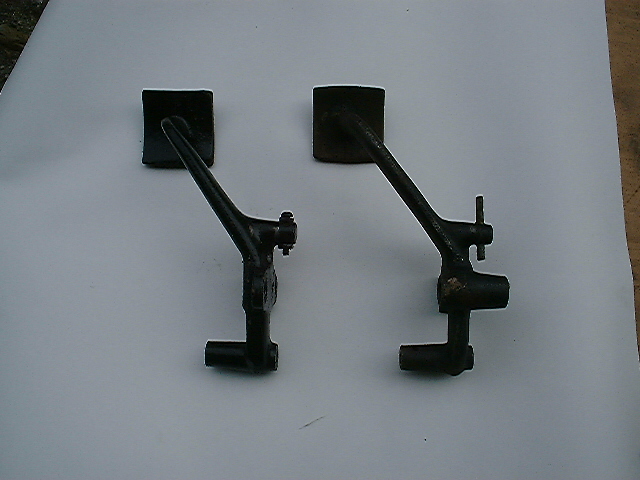

後期型のブレーキは固定式になっています。これは左右同じづつレバーを動かします。

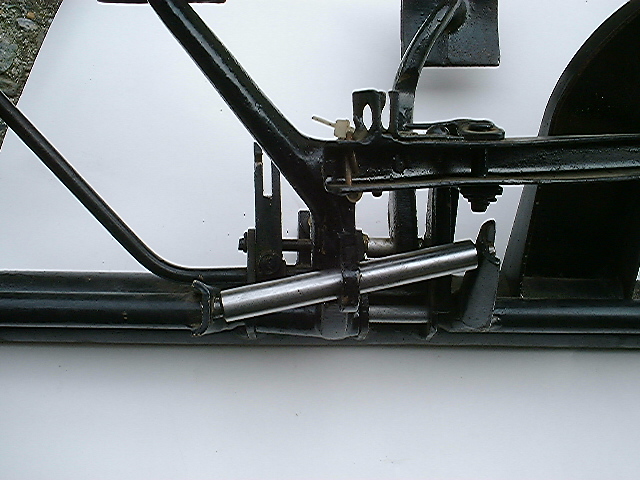

ペタルを外した状態です

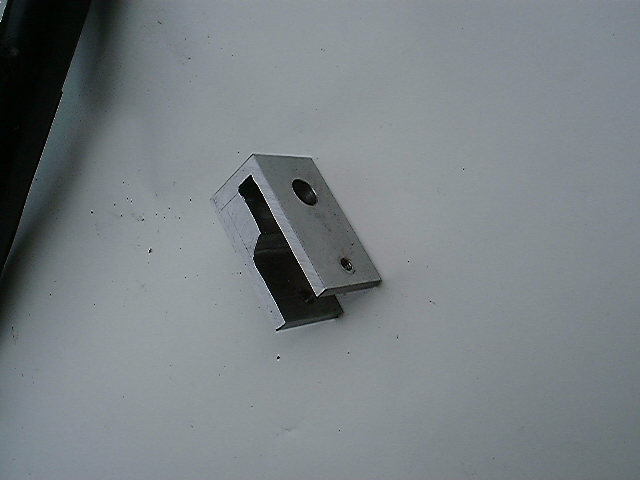

そこでピンの傾きを固定する為、写真のような部品を作ってみました。

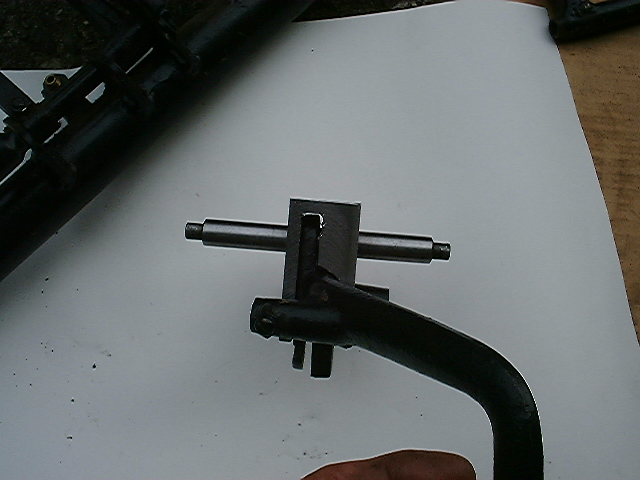

ペタルに取り付けた所です。

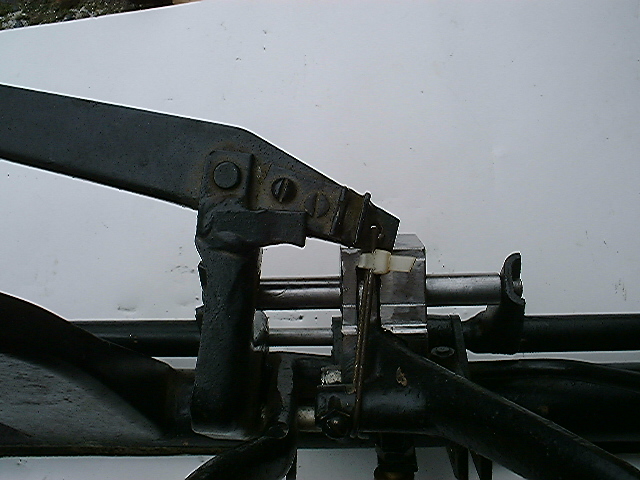

組み込み完了です。
今まで効きの悪かったブレーキが、調整できるようになりました。
