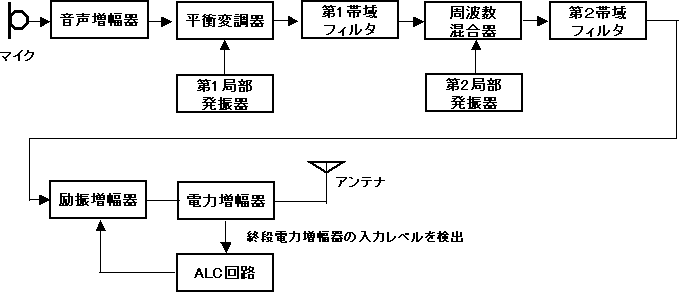

ALC回路（Automatic Level Control)
ALC回路（Automatic Level Control)
・音声レベルの高い部分で出力の波形歪が発生しないように励振増幅器を制御する。
平衡変調器（音声信号と第１局発より搬送波を抑圧したDSB信号を作る。DSB−＞両側波帯、SSB->単側側波帯）
第1帯域フィルタ（DSB信号よりSSB信号を作る(上又は下の側波帯）
励振増幅器（？？？？？？増幅する）
周波数混合器（第２局発出力と第1帯域フィルタの出力を混合して第２フィルタを通して所要の周波数のSSB信号を作る）
電力増幅器（A又はB級動作となるように設定して所要の送信電力になるまで増幅する）
周波数変換器（受信電波の周波数を中間周波数に変換する）
