アンテナ実験で使用したローディングコイルのインダクタンスが想定出来たので理論的にローディングコイルの 挿入位置を決定するためのシュミレーションを行い最適な挿入位置とインダクタンスの値を計算する必要が生じたため。
参考文献 ： アンテナ・ハンドブック ＣＱ出版社 1993年11月２０日 第14版発行
Top
センター・ローディング・アンテナの設計

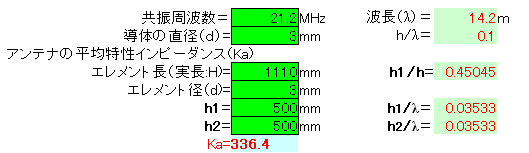

アンテナ実験の作成したパラメータ（寸法）を入力すると以下のような 「アンテナの平均特性インピーダンス(Ka)」が求められる。

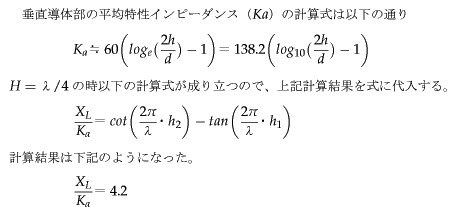

上記関係式よりコイルのリアクタンスを計算する。
ローデリングコイルのリアクタンスXLはXL=Ka*４．２≒1４１３[Ω]となった。
更にXL＝ωL＝２πｆLの関係からコイルのインダクタンスＬを計算する。
コイルのインダクタンスＬはＬ ＝ １０．６ [μＨ]
注）結構めんどくさいので今後の事を考えエクセルで計算式を作成した。(シュミレーションに使える）
Top
アンテナ実験の作成したパラメータ（寸法）ｈ２の値を変化させてインダクタンスが９．３ [μＨ]
になるｈ２の寸法を割り出す。

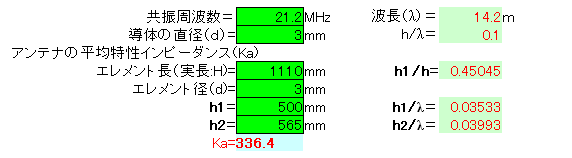

計算結果は下記のようになった。
上記関係式よりコイルのリアクタンスを計算する。
ローデリングコイルのリアクタンスXLはXL=Ka*３．７≒１２３７[Ω]となった。
更にXL＝ωL＝２πｆLの関係からコイルのインダクタンスＬを計算する。
コイルのインダクタンスＬはＬ ＝ ９．３ [μＨ]
Top
現状の５００ｍｍから６５ｍｍほど長くすると現在のコイルのインダクタンスで問題ない。
Top
センターローディングアンテナ（λ/４）は不平衡アンテナ（大地に対し直角）なのでアースする事が大前提である。 ｈ２の長さで共振点を調整できるのは大地とこのｈ２部分間の静電容量Xcを利用したもののようだ。 コイルのリアクタンスXL≒１２３７[Ω]は相当エネルギー損失が大きいように思われる。しかし、h1/h=0.7以下なので 損失が急峻に増えることはないと思われる。
