FT-817(1.9から430MHzまでのオールモード機）を購入したので、移動運用を目的とした２１ＭＨzホイップアンテナを作成する。
参考文献 ： アンテナ・ハンドブック ＣＱ出版社 1993年11月20日 第14版発行
トロイダル・コア活用百科 ＣＱ出版社 2003年08月01日 初版発行
Top
- 既存のアンテナ（ジャンク品）を使う。
- 使用帯域幅（２１MHz帯）をカバー出来るもの。
Top

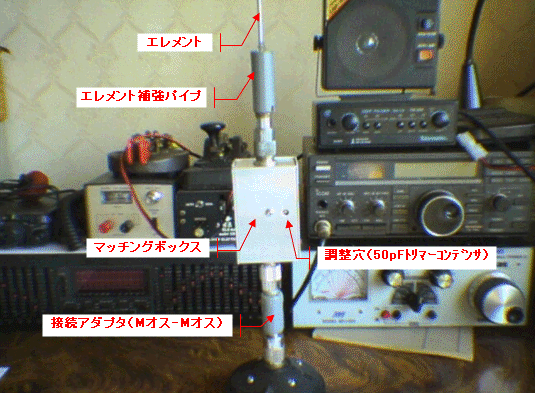

完成した２１ＭHz帯アンテナの概観
２１ＭHz帯アンテナの回路図

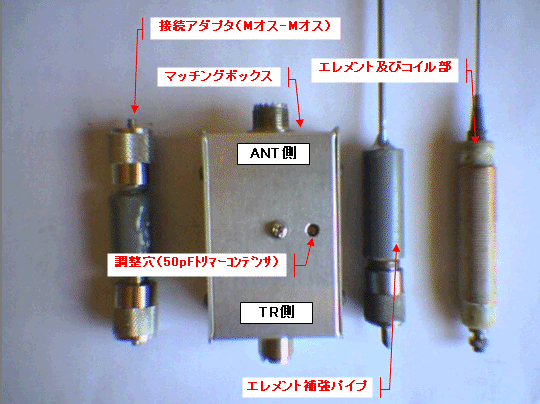

４分割されたモジュール

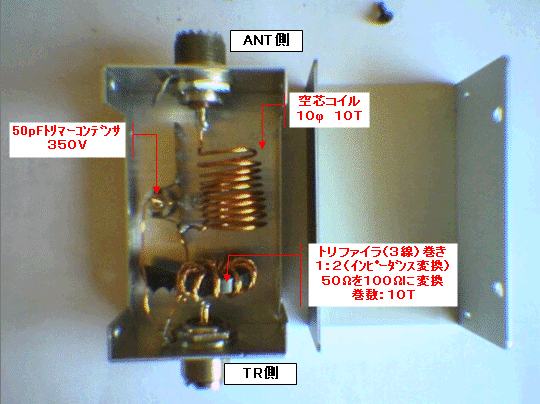

マッチングボックスの内部

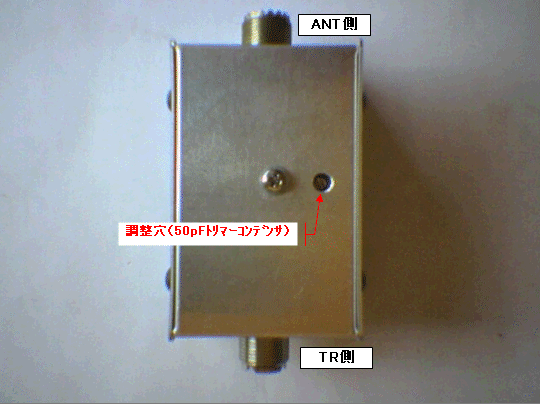

マッチングボックスの概観
Top
アンテナのインンピーダンスが実測で２００Ω以上になった為トロイダルコアを使いで１：４のバイファラ 巻きで調整を行ったがＶＳＷＲが１．７から２．５以下に下がらなかった、可変コンデンサ（タイトバリコン（２５０PF)）でも 調整不可能であつた。その為、トリファイラ（３線）巻きに変更し、１：２（インピーダンスを５０−１００）にし 特性インピーダンスを１００Ω近辺にした。これは、アンテナインピーダンスの実測値が２５０Ω程度で、入力側は５０Ωなので
特性インピーダンス＝√（２５０×５０）＝111.8（Ω）
と成った事により変更した。今回のカップラー部分（Ｌ型回路）は可変コンデンサーの挿入位置でアンテナのインンピーダンスマッチング をしている。コイルを挟んでアンテナ側、同軸側（トロイダルコア側）に挿入するかはアンテナのインピーダンスが同軸 の特性インピーダンスより高いか、低いかで異なるみたいである。（「アンテナ・ハンドブック：ＣＱ出版」） 参考文献に対し私の理解不足かもしれないが今回は逆の現象でチューニングできた。
トロイダルコアを挿入する事によりＶＳＷＲが１．７付近まで下がった。（可変バリコンを付けない状態） このまま、だけでも使えそうである。ＦＴ８１７内臓のＳＷＲ計は反応しなかった。（ＶＳＷＲが２〜３あたりから表示バーが現れる） 出力が５ＷＭａｘなのでＱＲＰ用アンテナでは問題なさそうである。
それから、コアーを挿入する事により中心周波数（２１．２ＭＨｚでチューニング：VSWR１．２に調整し）ＳＷＲ特性を調べたところ バンドエッジ付近でも中心周波数でも１．２〜１．３程度の変化であり一度調整すると全バンド幅に出れそうである。非常に滑らか な特性となった。（空芯コイルと可変コンデンサの調整だけでは急峻に変化した・・）
Top
今回の実験及び試作アンテナは室内での測定及び調整であつたが実験はなるべく実際の完成イメージで調整、実験すべきだと 思った。微妙に引き回し線の長さがアンテナの特性に影響するので次回からは注意しようと思う。
給電部でマッチングを取ることにより受信感度、ノイズレベルが非常に向上した。（共振アンテナとして機能している）
今回の実験では最大出力５Wで行ったがハイパワー（１００Ｗ）ではトリマコンデンサを高耐圧の物に変更しないと危険である。この場合 トロイダルコアー（インピーダンスマッチング用）と高耐圧の固定コンデンサで十分対応可能のように思われる。
アンテナ部分（給電部）のＳＷＲ値はリグ及びアンテナのアースは取っていない状態で１．２以下には下がらなかった。この値を１．０にするには 至難の業のように思われる。（不平衡アンテナでアースを取らない状態ではこれが限界か？）
