携帯＝PC通信ケーブルを作ろう！

＠ドコモ


製作理由から工作まで

　

私は携帯のD251iを買いましたが
その機種からメモリースティックが対応になり色々と楽しめるかなと思ってたら
一部出来ない事がありました。

メモリースティックに関しての不満

  1. 着信メロディーを携帯、PCともに転送できない
  2. 画像を携帯、PCともに転送できない

つまり、メモリースティックで出来る事は
電話帳のバックアップ、携帯で撮った写真をPCで見る程度でした。

　

かなり痛いです。
何のためのメモリースティックかと思ってました。

　

それから1年ほど経ち、パソコンショップで面白いのを見つけました。
それは・・携帯とPCを繋いでデータ管理をしよう　という物で私にピッタリです
しかし、値段が5000円ほどしたのでパケットで送った方が良いかもとあきらめました。

それからまたまた数ヶ月が過ぎ、HPをウェブサーフィン（死語）していると
壊れたパソコンのパーツで携帯＝PCケーブルを作ろう
という記事を見つけました。
そこで私も試そうと思い調べてみたら難しい事が判明。
しかし、電子ショップで安く手にはいる事がわかり、私もチャレンジしてみようと言う事で
6周年だしネタ振ろうと頑張りました。

　

参考HP

ジャンク別館　壊してます。
鳥工作1　SN75LV4737Aで携帯電話接続ケーブル

ＪＮ３ＱＣＩホームページ
携帯電話とパソコンを繋ごう！！

今回はとにかく安く作ろうと言う事でトランジスタを採用しました。

　

工作

＊注意＊
何らかの問題、損害があっても当HPで責任は持てません。

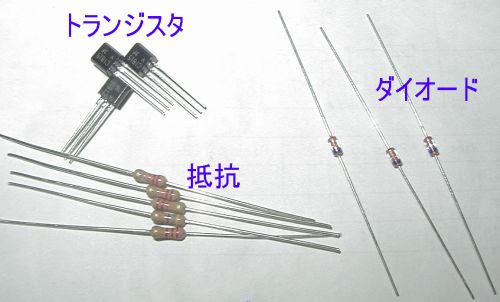

材料表

工具

　

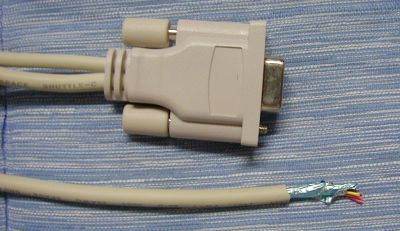

D-SUB 9pinコネクターケーブル

　

　

　

トランジスタ：熱に弱いのと方向に注意


コンデンサ：線がついてる方が先になります

　

抵抗：方向はありません
抵抗値測定方法はテスターまたはカラーバーを見て下さい。

　

アース同士を繋げても結構ですが広めに配線して下さい。

　

　

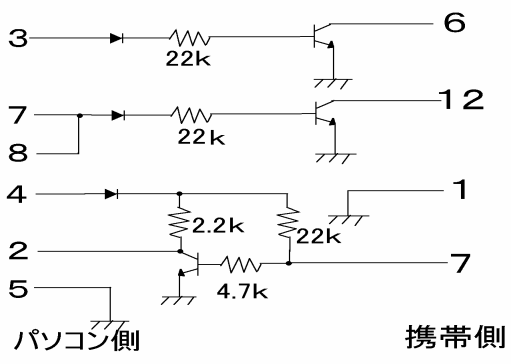

回路図

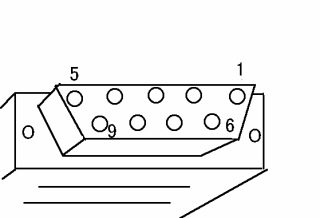

D-SUB 9pinコネクターの番号

D-SUB 9pinの詳細

ピン番号 信号名 属性 機　能　説　明
1
2
3
4
5
6
7
8
9		 DCD
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI		 IN
IN
OUT
OUT

IN
OUT
IN
IN		 Data Carrier Detect 受信キャリア検出
Receive Data シリアル受信データ
Transmit Data シリアル送信データ
Data Termira Ready 端末レディ
Signal Ground 信号グラウンド(SG)
Data Set Ready データセットレディ
Request to Send 送信要求信号
Clear to Send 送信許可信号
Ring Indicator 着呼表示

　

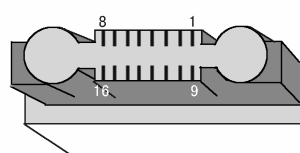

携帯コネクタ番号
左右の突起部分が下になります。

携帯コネクタの詳細

1.シリアル信号グランド
2.送信音声信号／ＴＣＨ送信信号
3.送受信音声信号グランド
4.TCH フレーム
5.TCH クロック
6.通信シリアルデータ(RXD)
7.通信シリアルデータ(TXD)
8.充電回路＋

9. シリアル信号グランド
10.受信音声信号／ＴＣＨ受信信号
11.ＮＣ
12.制御信号１
13.制御信号２
14.ユニット有無（データ通信端末検出　通常オープン）
15.ユニット電源制御（データ通信端末電源制御　通常オープン）
16.充電回路＋

　

今回の場合安く作ると言う事ですが
パーツの中で一番高い物に、携帯へのコネクター部分があります。

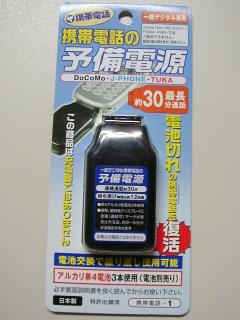

今回は、100円ショップで手に入れましたが、壊れた充電器から取るとさらに安く済みます。

　


これがぴったしでしたがコネクタ部分が省略されてたためケースだけの利用となります（T＿
見分け方はピンが全部刺さってるか又は、ピンがさせるように穴が空いてるかです。

　


携帯コネクタピンの穴がきちんとあったのは
コレしかありませんでした。
ま、100円なのでコネクタだけ使います。

　

まずは、予備電源の電池ケースから使えないコネクタを
ニッパやペンチで除去し、電池の金具類も取り外します。（写真忘れた・・）

　

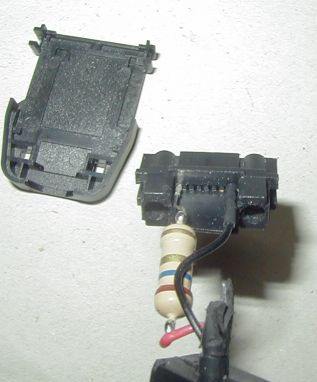

コネクタを分解するとこのように細いピン金具が出てきますので
それを配線から外して、今回の回路の配線に交換します。




ココで本当はピン金具と配線部分を熱縮小チューブを使って絶縁を・・・
無い場合は電気テープで絶縁対策をしてください。

ここで問題が・・ピン金具が数個足りなかったので強引に針金を使いました。
ただ、難しいので同じ携帯コネクタを買った方が安心できます。

ハンダ後は番号に合うように、コネクタの穴に戻します。

　

熱縮小チューブについて

今回は準備できませんでしたが電気テープより見た目も性能も良いチューブの紹介です。

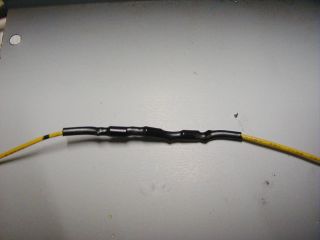

線と線の間に抵抗が直列で配線されている中に熱縮小チューブを入れて炎等であぶると・・　

　　　　　　　　↓

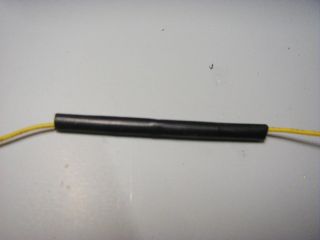

このように縮んでがっちり絶縁してくれます。

　

　

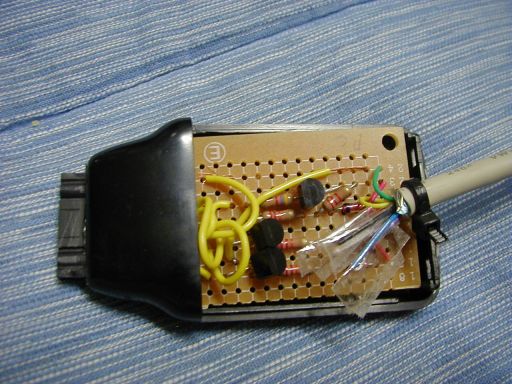

電池ケースに合わせて基板をギリギリまでカットします。

PC向けへのケーブルはケースから外れないようにきっちり固定しましょう。
今回はケーブルなどを束ねる物に瞬間接着剤を使用しました。

　

その後、ケーブルを通すための穴を開けます。

　

　

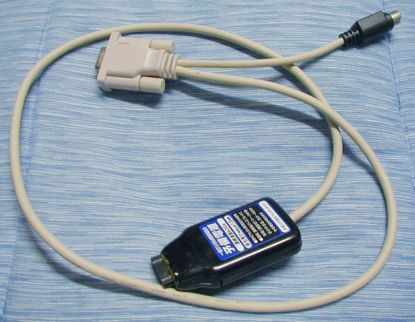

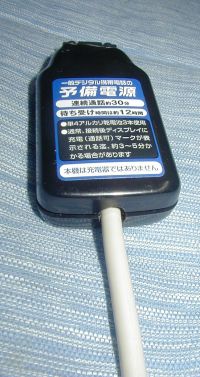

これで完成です！＞＜/

見た目もそこそこいけます。

この写真では、D-SUB 9pinコネクターに変なコネクターがついてますが
これは普通は付いてないので安心して下さい＾＾；

　

ソフトについて

コネクタが完成したら次にソフトを・・・
私がやりたい事ができるソフトは有料でした（T_T

ケータイマスター8
これぴったり合いそう。
体験版モードでやったら私の携帯を認識していました。

携帯マスター9
これも良さそう。

ケータイ・リンク7 オンライン版
これもあるらしい。

　

ちなみに、番号管理だけならフリーソフトでできます。

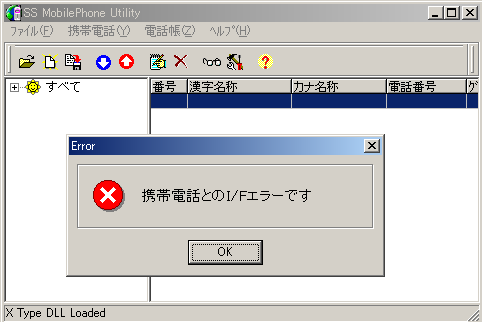

ただ、私のD251iでは認識しませんでしたが。。

こんなかんじ（T_T

電話番号管理フリーソフト

携帯電話ユーティリティ

MPEditor

　

番外編

み〜あ〜るDA
赤外線対応の携帯だとフリーソフト＆ケーブル必要ないのね・・・

次買うなら赤外線対応の買おうっと・・
