エレクトロニクス工作に
チャレンジ
☆その１☆
ＦＡＸが白黒コピー機
＆
スキャナーに変身する
＊注意＊ もしなんらかのアクシデントがあっても保証はいたしません
了解してからやりましょう
＊注意その２＊
パソコンにモデムが付いていないとできません
わたし（管理者）のようにスキャナーがない時にどうしても
使いたい場合わたしはＦＡＸで白黒ですが
どうにか使うこともできます。
まず、準備をしましょう
必要なもの
|
モジュラージャック
|
１個
|
|
マイラコンデンサー
|
０．１μＦ
１個
|
|
モジュラーケーブル
|
約２０センチ
|
|
ＡＣ（交流）ジャック中継ケーブル
|
約２０センチ
|
ＡＣアダプター
ＡＣ（交流）≫≫ＤＣ（直流）
１２Ｖ以上から３０Ｖ以下
１００ｍＡ以下でもＯＫ
|
１個
|
|
はんだごて
|
３０Ｗ位
|
 |
ＡＣアダプターのつもり、、、
|
 |
マイラコンデンサのつもり
|
 |
モジュラージャック
|
準備ができたら
さっそくトライしよう
まずはじめに、なぜ？ＡＣアダプターがいるかというと
それはモデムやＦＡＸに直接つなげてもどっちも
回線がつながっていないと思ってるためにそのあとなにも動きません
そのため回線がつながってると思わせるために
必要なのです
 |

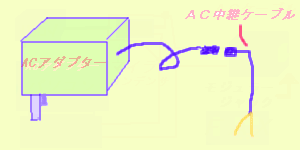

ＡＣジャック中継ケーブルのさきを
２つに分けその間にマイラコンデンサーをつける
【極性はどちらでも
構いません】
|
 |
マイラコンデンサは極性は
どちらでもＯＫです
|

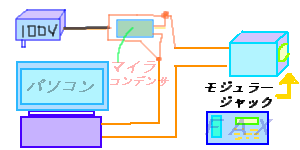

完成図
 |
ちょっとみえにくいです
|
このようになったらＦＡＸのモジュラーケーブルをモジュラージャックに
つなげて動けば完成です
この結果は次のとうりです
文章をみたいときは
この文をクリック
応用
この他にもパソコンとパソコンをつなげたり
ＦＡＸとＦＡＸをつなぐこともできます
