A Crystal sets
鉱石ラジオは、初めてラジオを組み立てる場合に、最も適したものです。 必要な部品としては、10点程度、約¥1,000程度の部品で構成出来 配線に間違いなく、アンテナ・アースが確実で放送局に近ければ 確実に動作が出来ます。 放送局の電波で音を鳴らす訳ですから、電源不要、且つ最小部品で 構成しており、選択度の悪い分、HiFi 音です。 ロッシェル塩(酒石酸ナトリウムカリウム)用いた、クリスタルイヤホンは 現在入手困難ですが、感度は高いです。 昔、ガンガン鳴ったのを覚えています。 |

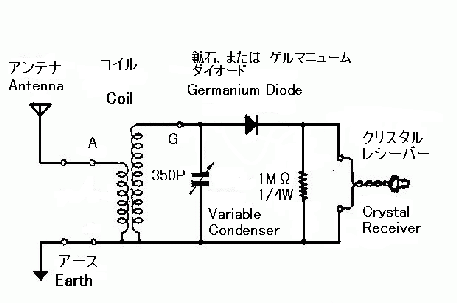

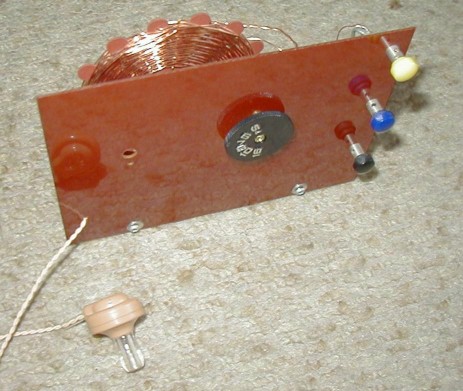

同調回路は、スパイダーコイルとポリバリコンです。 |
必要部品Parts List(参考)
品名 | 数 | 品名 | 数 | |
同調コイル | 1 | バリアブル・コンデンサー(バリコン) | 1 | |
ゲルマニューム・ダイオード | 1 | クリスタル レシーバー | 1 | |
アンテナ・アース 端子 | 1 | レシーバー端子 | 1 | |
1MΩ抵抗 | 1 | 取り付け用木版(かまぼこ の板等) | 1 | |
配線線材 | 1 | 半田付け用工具 | 1 |
同調回路は、聴きたい放送局に合えば良く、同調コイルを、 自分で巻いても良いです。 バリコンは 350 PF のものが良いでしょう。 |
鉱石ラジオは アンテナ と アースが完全な程良くなります。 アンテナには数メートルのリード線を接続し、アースをとれば更に 良く聞こえます。 放送局が近いのが、このラジオの条件でもあります。 |
