IC: Si4825-A10使用 FMラジオ

 【フリーCAD により回路図・基板設計 手配】
IC: Si4825-A10 使用したFMラジオ、フリーソフトの KiCAD 使用し
回路図設計、プリント基板設計をし、ガーバーデータを
中国Shenzhen 基板メーカーに送り数日で入手しました。
価格が驚くほど安価、この価格では教材等にも十分使えます。

・価格は驚きです。安価です。
・問い合わせ、連絡では素早いレスポンスが有り難いです。
・現在の基板進行状況がWeb上で直ぐわかります。 (15th APR. 2022 )

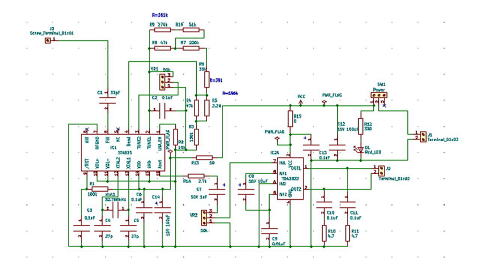

回路図作成

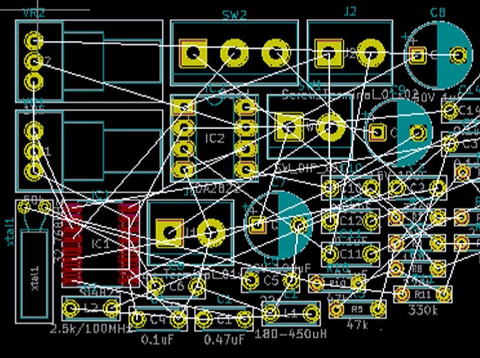

プリント基板図面作成 結線図が表示されます

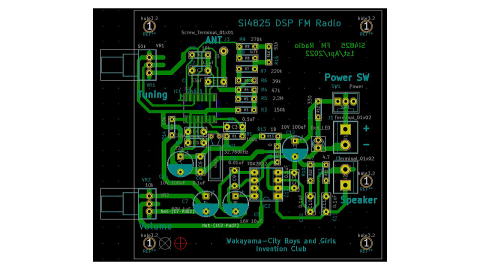

プリント基板パターン図面作成 完了後

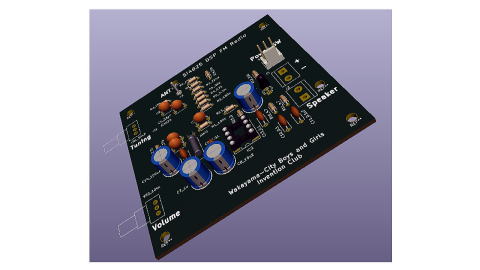

3D表示にて確認出来ます

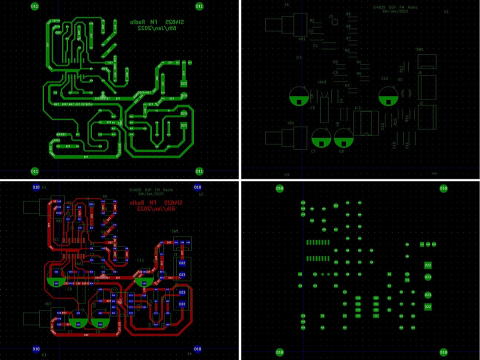

出力のガーバーデータをチェック

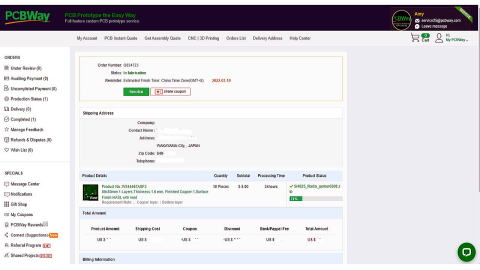

プリント基板手配しますガーバーデータ、必要事項を送信します。

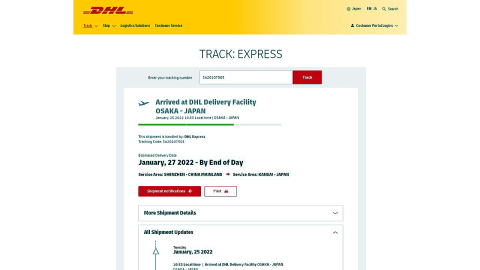

発送後の状況が表示されます。

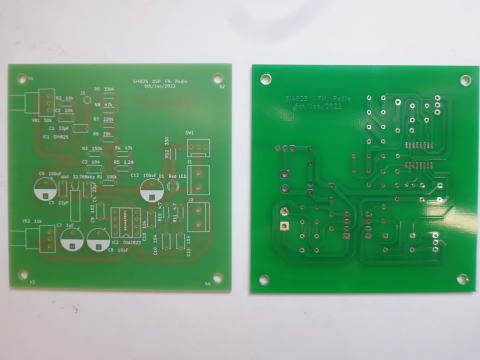

試作完了し 届いた基板です。

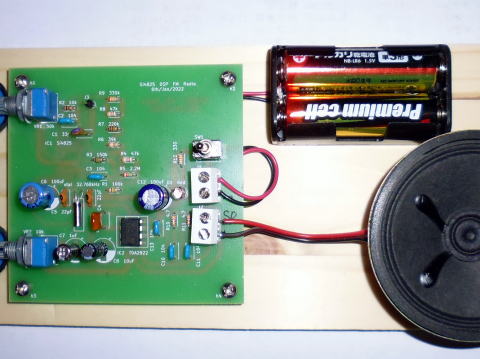

早速組み立て FMラジオが出来ました
