![Digital Power Amplifier Analog Pre Amplifier](logo6.gif)

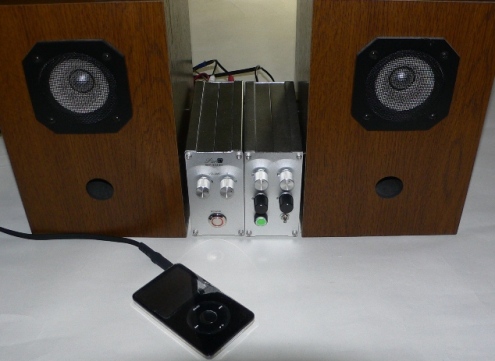

iPod等、Digital Audio Player 用として、Digital Power Amplifier
および Analog Pre Amplifier 作成しました。 (2010.02.03 製作)
![](Amp_SP.JPG)
Digital Power Amp 部分は、基板キットを購入し、組み立てました。

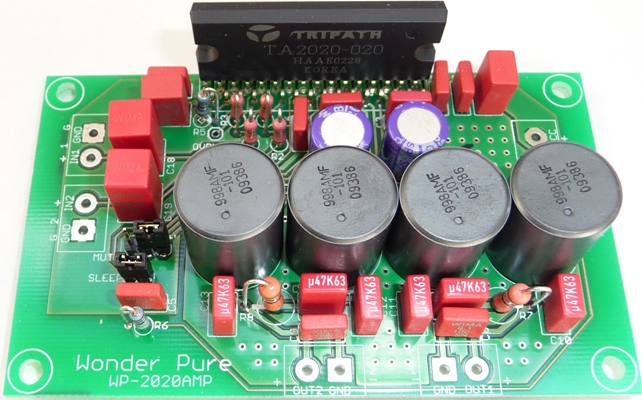

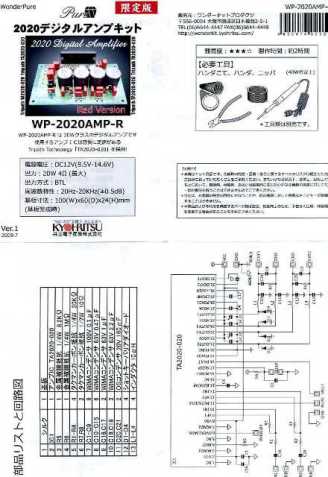

Tripath 2020-020 DC-12V 20W 4Ω
![](2020.jpg)
![](TA2020.JPG)

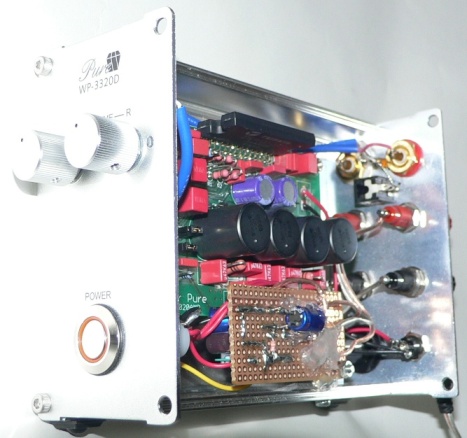

電源投入時のショック音対策として、リレーを用いた回路を用い、スピーカ接続を遅延しています。
![](P1020100.JPG)

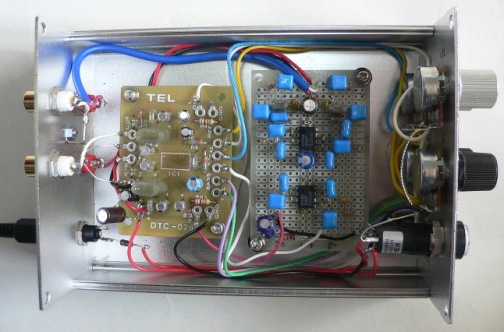

音質補正、スピーカ低音補正として、アナログプリアンプ作成しました。
![](Pre_Amp.JPG)
操作は、Volume, Balance, Treble, Bass Power SW, Loudness SW です。

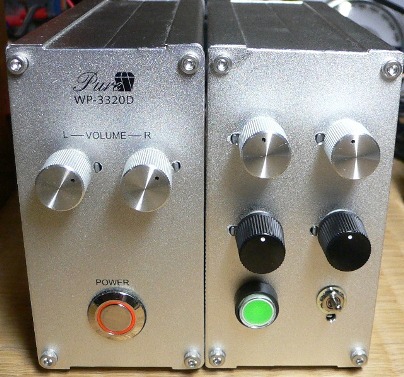

左: Digital Power Amp 右:Analog Pre Amp
![](D_Pre_Amp.JPG)

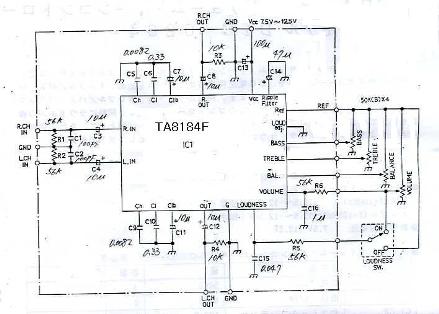

Volume, Tone Control は、TA8184F(Toshiba)IC使用基板キット組み立てました。
回路図と特性です。
![](Tone.jpg)
スピーカ特性補正アンプは、組み立てました。 特性例です。
![](Lo_freq.jpg)
(参考)小型スピーカ特性例です。
![](SP_freq.jpg)
