通信型受信機では、通常 高周波増幅部(RF)を設け
感度とイメージ比をかせぎ、
中間周波増幅部(IF)を2段にして選択度を稼ぎます。
RF部は、製作 調整に高度な技術を要しますので、

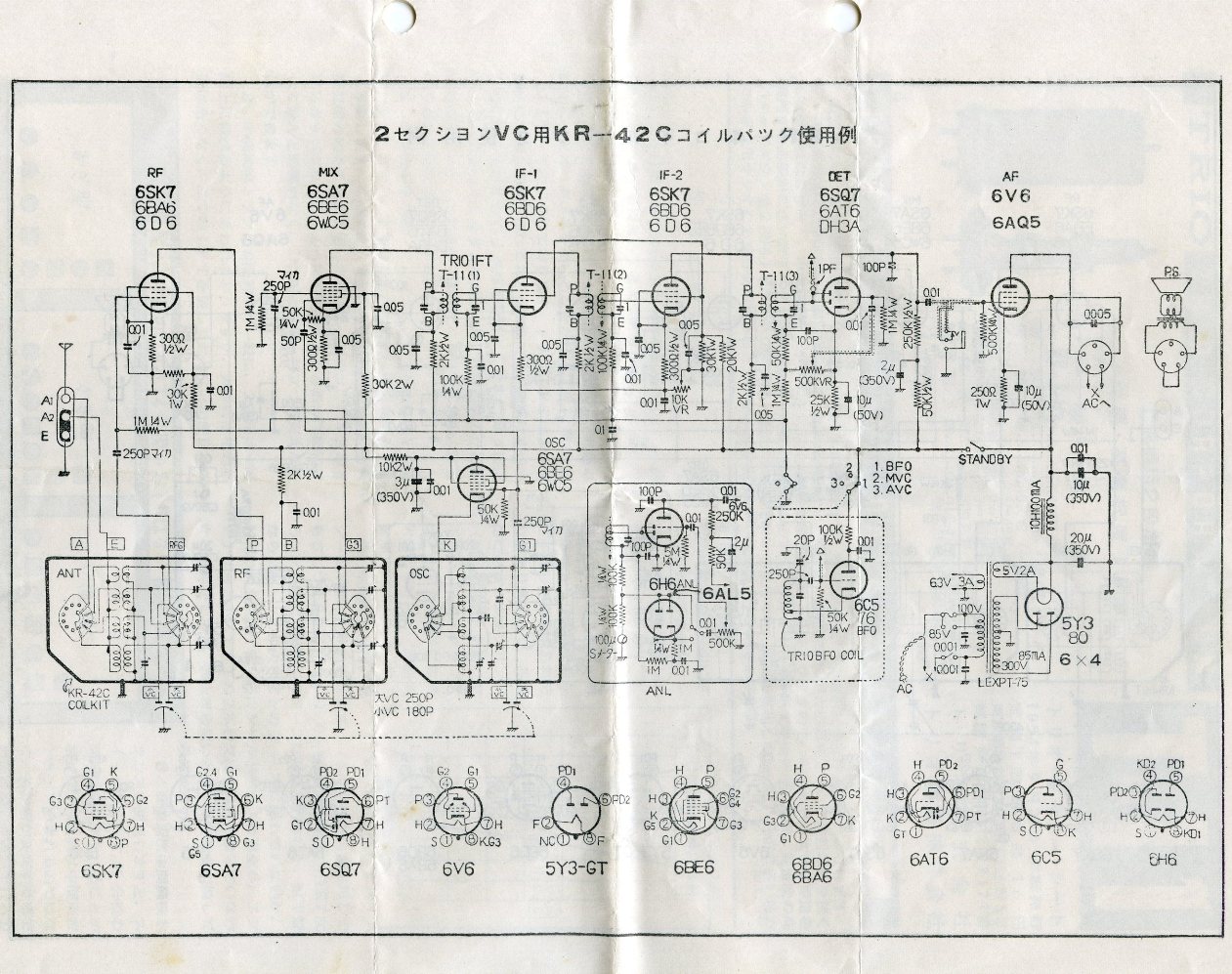

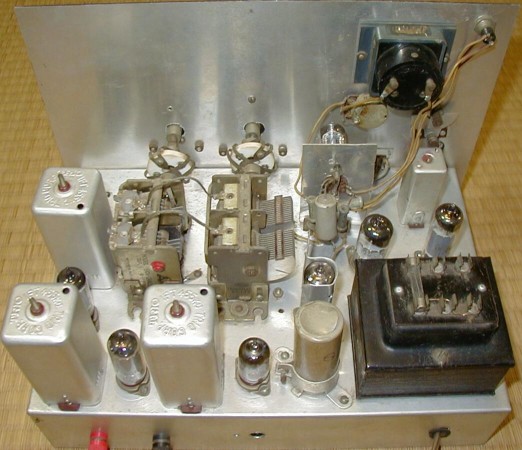

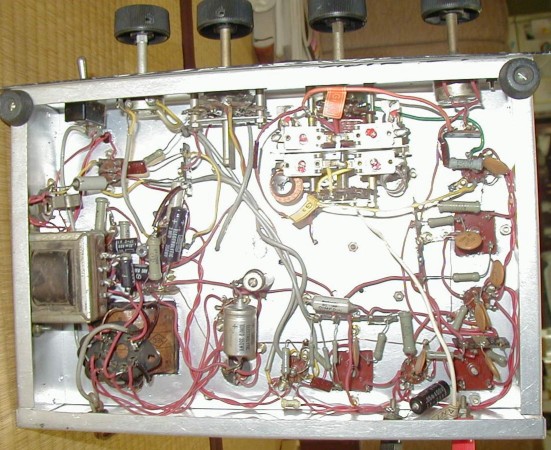

IF 2段の8球通信形受信機を作成しました。
(周波数変換部)

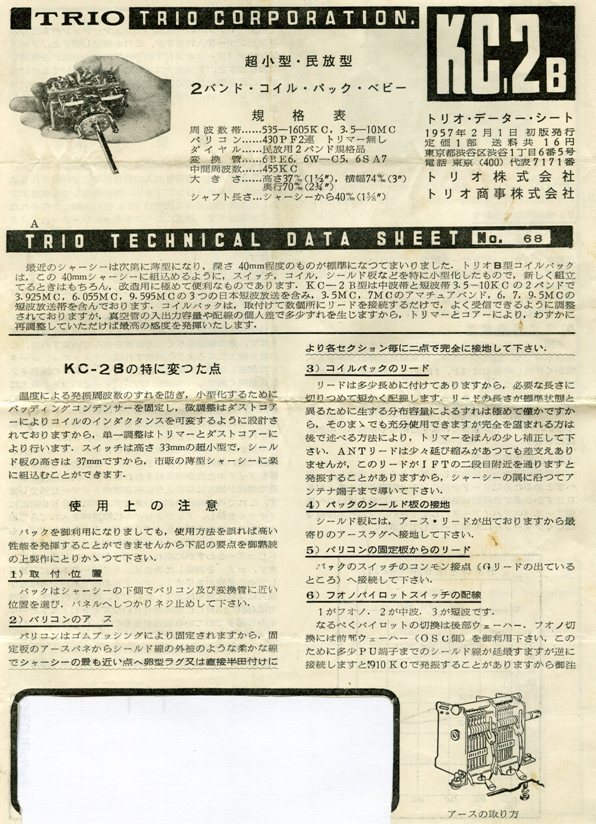

6BE6 の自励式で 複雑なコイル部分はあらかじめ調整済みの
TRIO コイルパック TRIO KC-2B を用いました。
*1) KC-2B 2Band コイルパック 535kHz〜1605kHz, 3.5MHz〜10MHz
*2) TRIO は KENWOOD の旧社名です。
(中間周波増幅回路)

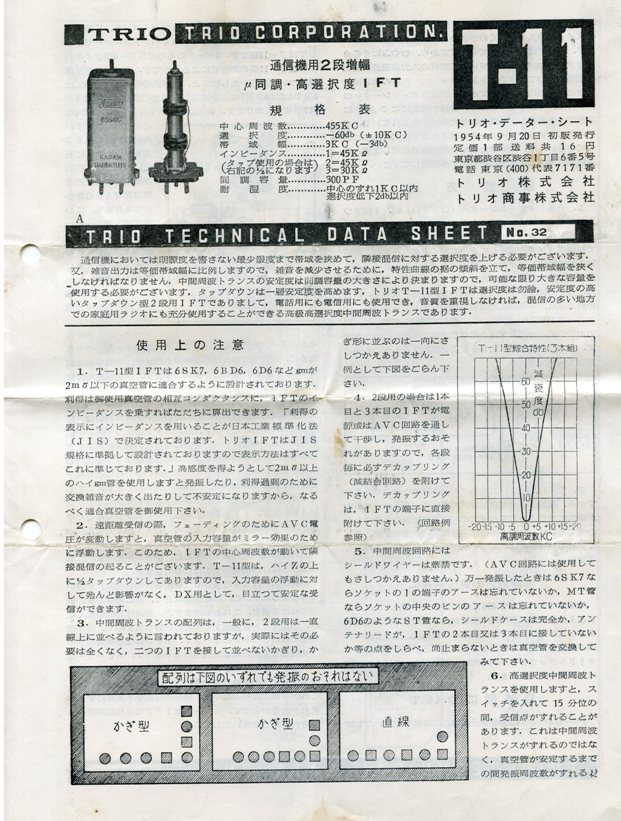

6BA6 2段 の構成で、中間周波トランスは、
TRIO の通信用高選択度 IFT T-11を用いました。
(検波・ANL回路)
6AL5 双2曲管 を 検波 と ANL のため用いました。
(BFO回路)
1/2 12AT7 双3極管を用いました。ビート周波数発振として、
中間周波 455KHz に
近接した周波数を発振させ、約 1KHz のビート音が
スピーカから出るようにしたものです。
SSB(シングル サイド バンド)の復調も可能です。
(S メータ回路)
12AT7 を用い 検波電流を読む構成です。
(低周波増幅部)
1/2 12AT7 と 6AQ5 を用いました。
(電源部)
6X4 を用い、電源トランスは、 250V * 2 約100mA の容量です。
(バンド スプレッド バリコン)
メインバリコン に スプレッド バリコンを並列接続し、選局を容易にしました。

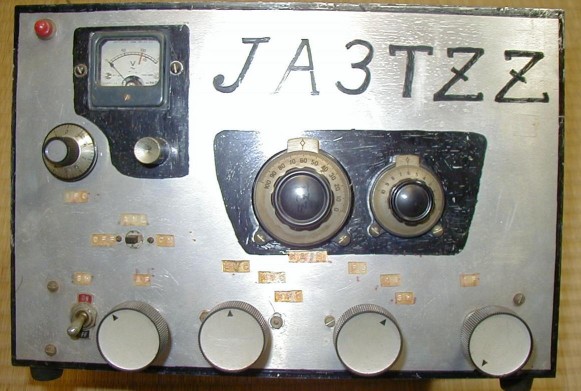

(受信機の操作部)
IF 利得調整VR バンド切り替え AVC-BFO 切り替え 音量VR
電源SW BFOピッチ S メータ感度調整 ANL SW
|
