真空管 6AB8 (ECL80)

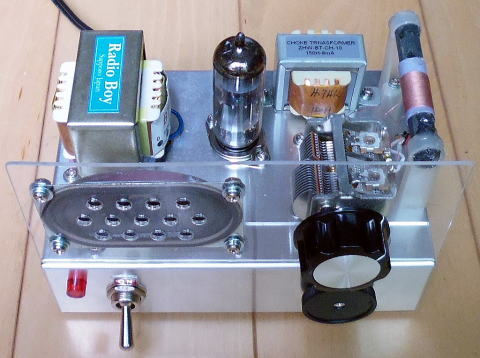

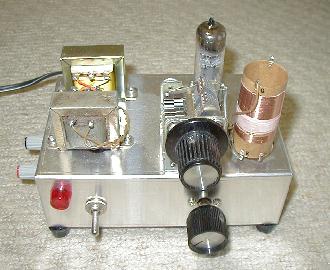

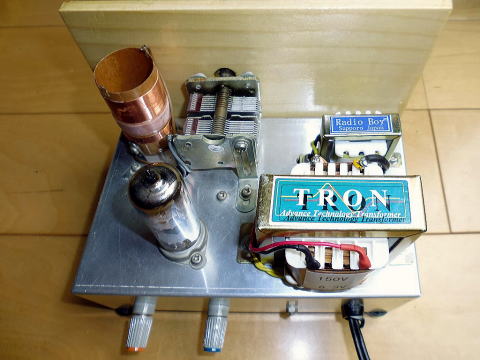

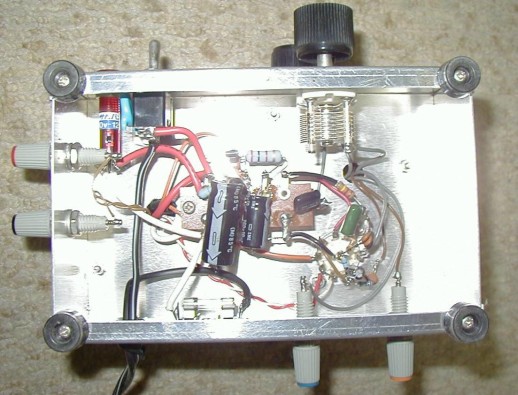

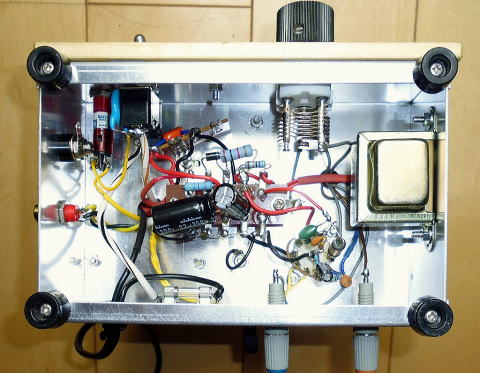

真空管 6AB8 1球で ラジオを、組立ました。基本的には、 並3ラジオをベースにしております。 整流には、シリコンダイオードを用い、 感電の危険ありますが、 1次 AC 電源を直接整流し、トランレス式にし、コンパクトにしています。 ( 但しヒーター用トランスは用いています。) そのため本機はフローティングアースにしています。 真空管は、3極 5極 複合管 6AB8 を用い、 3極管部でグリッド検波、5極管部で低周波増幅をしております。 放送局近くでは、充分実用出来ます。 なお安全性確保、感電防止には、電源トランスを用いて、 1次電源から、二次側を絶縁するのが、ベストです。 (3rd/Mar./1999 製作) |
6AB8
Eh: 6.3V, Ih: 0.3A Ep:200V で出力約1.4W 3極 5極管 カソード 共通です。 |

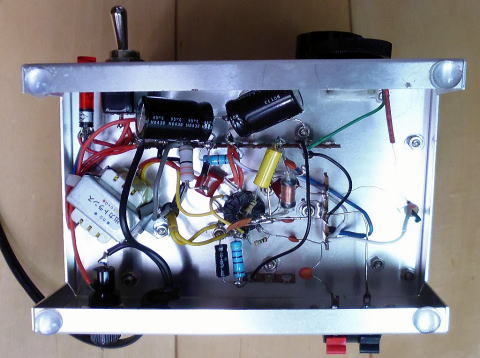

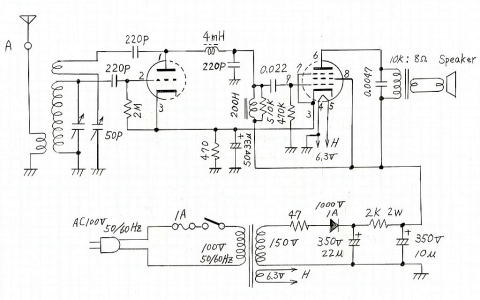

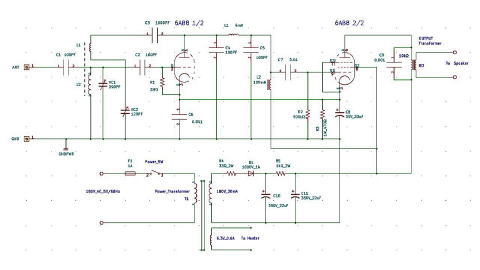

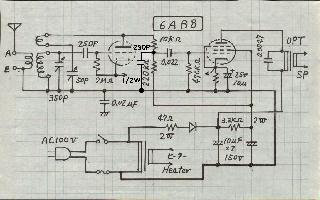

1球ラジオ 回路図
部品構成表(参考)
品名 | 仕様 | 数 | 品名 | 仕様 | 数 | |
同調用バリコン | 350PF | 1 | 抵抗 | 4.7Ω 2W | 1 | |
再生用豆コン | 50PF | 1 | 抵抗 | 680Ω 1W | 1 | |
並4コイル | 1 | 抵抗 | 3KΩ 2W | 1 | ||
真空管 | 6AB8 | 1 | 抵抗 | 10KΩ 1/4W | 1 | |
ヒーター用トランス | 100V: 6.3V 0.5A | 1 | 抵抗 | 200KΩ 1/2W | 1 | |
シリコン整流用ダイオード | 600V 1A | 1 | 抵抗 | 500KΩ 1/4W | 1 | |
AC スイッチ | 安全規格品 | 1 | 抵抗 | 2MΩ 1/4W | 1 | |
1P Fuse Holder | 1 | 電解コンデンサー | 10uF 150 V | 2 | ||
9ピン 真空管ソケット | 1 | 電解コンデンサー | 10uF 50 V | 1 | ||
スピーカーターミナル | 1 | コンデンサ | 250 PF | 1 | ||
スピーカー | 1 | コンデンサ | 0.005 uF | 1 | ||
AC コード(プラグ付き) | 安全規格品 | 1 | コンデンサ | 0.02 uF | 1 | |
ツマミ | 2 | 出力トランス | 5K : 8Ω | 1 | ||
シャーシー | 1 |
