電池管 ( 1U4 - 3S4 ) Amplifier

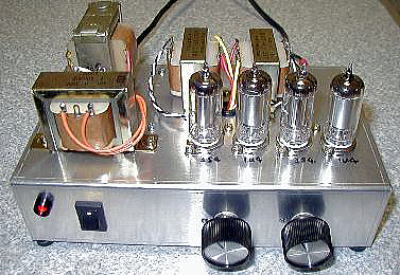

東京　秋葉原　アポロ電子　で、電池管アンプ組立セット　購入しました。
電池仕様でしたので、交流 100V で使用出来るよう電源トランス仕様としましたが、
直熱管ですので、ヒーターからのハムに苦慮しました。結局ヒータ、バイアス電源を
乾電池に変更して使用しています。（Ｂ電源は、交流100Ｖよりトランス、整流回路）
ハム音なしで、非常にクリアーな音です。
音声出力　0.12W + 0.12W です。

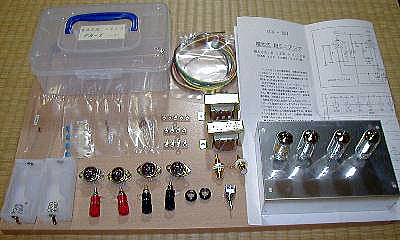

3S4 Amp kit

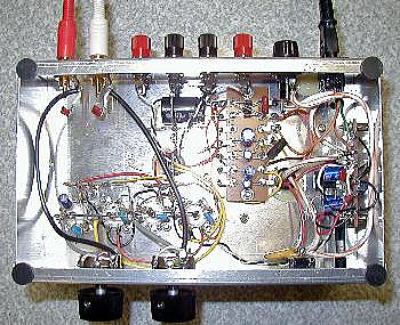

AC 電源用に、シャーシー、トランス等別途購入

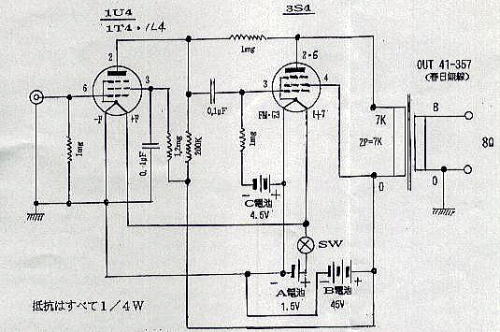

1T4 / 3S4 kit Original 回路

追加のAC電源回路図です。
