２-Vacuum Tube super heterodyne Radio
真空管ラジオで その性能が優れ、広く普及したのが、５球スーパーヘテロダイン方式のラジオです。
５球スーパーラジオをベースに２球スーパーラジオを作成しました。周波数変換管に 6BE6, 検波は、グリッド検波で 音声増幅・出力兼ね複合管
6AB8を用います。（中間周波トランスは１段です。）3極/5極 カソード共通のため、若干使いにくいですが、小型出力には適した真空管です。
電源整流には シリコン整流ダイオード を用います。
中間周波増幅ないため、専ら選択度に期待しています。
|

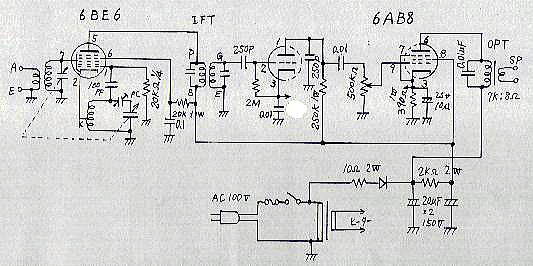

２球スーパーラジオ 回路図 （参考）

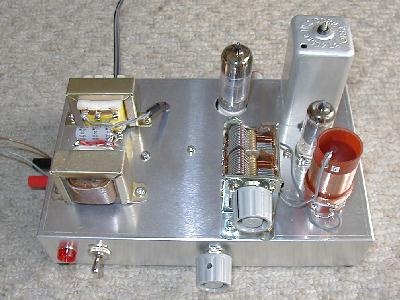

ミニチュア管（MT管）で構成した２球スーパーラジオ
部品構成表（参考）
| 品名 |
規格 |
数 |
|
品名 |
規格 |
数 |
| コイル |
5球スーパー用 |
1 |
2KΩ |
2 W |
1 |
| バリコン |
430PF 2連 |
1 |
20KΩ |
1/4 W |
1 |
| IFT |
455KHz |
1 |
20KΩ |
1W |
1 |
| 6BE6 |
周波数変換 |
1 |
250KΩ |
1W |
1 |
| 6AB8 |
検波・増幅・出力 |
1 |
2MΩ |
1/4 W |
1 |
| 600V 1A |
整流ダイオード |
1 |
0.01μF |
セラミック |
1 |
| 電源トランス |
6.3V 0.6A |
1 |
|
|
|
| ソケット |
9 pin |
1 |
ターミナル |
2 P |
1 |
| ソケット |
7 pin |
1 |
ヒューズホルダー |
|
1 |
| 200〜600PF |
パッティングC |
1 |
ゴムブッシュ |
コード引き出し |
1 |
| 電源SW |
一次開閉用 |
1 |
パイロット |
ネオン 125V |
1 |
| 20μ |
150V |
2 |
|
|
|
| 10μ |
25V |
1 |
2P ラグ |
|
1 |
| 250PF |
マイカ |
3 |
卵ラグ |
|
5 |
| 100PF |
マイカ |
1 |
ビス、ナット |
3mm |
20 |
| 0.01μF |
チューブラー |
2 |
スプリング座金 |
|
10 |
| 0.1μF |
チューブラー |
1 |
|
|
|
| 500KΩ VR |
音量調整VR |
1 |
ビニール線 |
|
5m |
| 出力トランス |
スピーカ用 |
1 |
錫引き銅線 |
|
50cm |
| スピーカー |
ダイナミック |
1 |
つまみ |
|
2 |
| 390Ω |
1 W |
1 |
電源コード |
|
2m |
| 10Ω |
2W |
1 |
シャーシー |
|
1 |
|
|
