真空管 6BM8

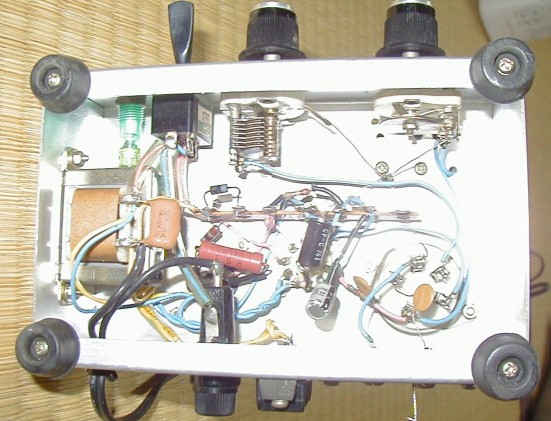

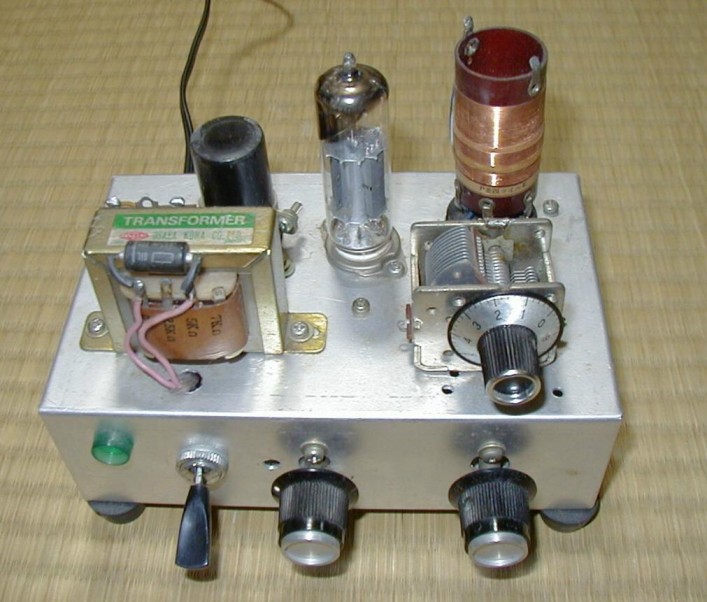

真空管１球で、スピーカーより音の出るラジオを、過去組立ました。基本的には、並３ラジオをベースにしております。
整流には、シリコンダイオードを用い、 感電の危険ありますが、１次 AC 電源を直接整流し、トランレス式にし、コンパクトにしています。(
但しヒーター用トランスは用いています。）そのため本機はフローティングアースにしています。
真空管は、３極 ５極 複合管 6BM8 を用い、３極管部でグリッド検波、５極管部で低周波増幅をしております。
放送局近くでは、充分実用出来ます。
なお安全性確保、感電防止には、電源トランスを用いて、１次電源から、二次側を絶縁するのが、ベストです。 |

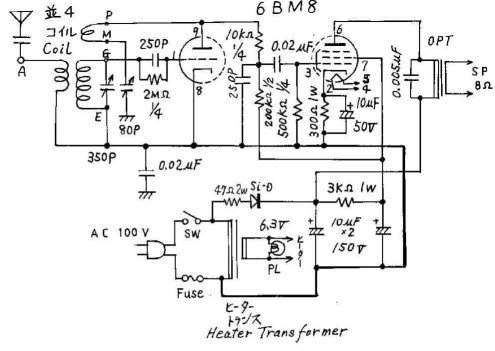

１球ラジオ 回路図
部品構成表（参考）
| 品名 |
仕様 |
数 |
|
品名 |
仕様 |
数 |
| 同調用バリコン |
350PF |
1 |
抵抗 |
47Ω 2W |
1 |
| 再生用豆コン |
80PF |
1 |
抵抗 |
300Ω 1W |
1 |
| 並４コイル |
|
１ |
抵抗 |
3KΩ 2W |
1 |
| 真空管 |
6BM8 |
1 |
抵抗 |
10KΩ 1/4W |
1 |
| ヒーター用トランス |
100V: 6.3V 1A |
1 |
抵抗 |
200KΩ 1/2W |
1 |
| シリコン整流用ダイオード |
|
1 |
抵抗 |
500KΩ 1/4W |
1 |
| AC スイッチ |
|
1 |
抵抗 |
2MΩ 1/4W |
1 |
| 1P Fuse Holder |
|
1 |
電解コンデンサー |
10uF 150 V |
2 |
| 9ピン 真空管ソケット |
|
1 |
電解コンデンサー |
10uF 50 V |
1 |
| スピーカーターミナル |
|
1 |
コンデンサ |
250 PF |
1 |
| スピーカー |
|
1 |
コンデンサ |
0.005 uF |
1 |
| AC コード（プラグ付き） |
|
1 |
コンデンサ |
0.02 uF |
1 |
| ツマミ |
|
2 |
出力トランス OPT |
5K : 8Ω |
1 |
| シャーシー |
|
1 |
|
|
|
|
