A Crystal set
|
|
鉱石ラジオは、初めてラジオを組み立てる場合に、最も適したものです。
必要な部品としては、１０点程度、約￥１，０００程度の部品で構成出来配線に間違いなく、アンテナ・アースが確実で放送局に近ければ確実に動作が出来ます。
放送局の電波で音を鳴らす訳ですから、電源不要、且つ最小部品で構成しており、選択度の悪い分、HiFi
音です。 |
大阪 日本橋で キット購入し 組み立てました。
同調回路は、スパイダーコイルとポリバリコンです。
必要部品Parts List（参考）
| 品名 |
数 |
|
品名 |
数 |
| 同調コイル |
1 |
バリアブル・コンデンサー（バリコン） |
1 |
| ゲルマニューム・ダイオード |
1 |
クリスタル レシーバー |
1 |
| アンテナ・アース 端子 |
1 |
レシーバー端子 |
1 |
| 1MΩ抵抗 |
1 |
取り付け用木版（かまぼこ の板等） |
1 |
| 配線線材 |
1 |
半田付け用工具 |
1 |
| 同調回路は、聴きたい放送局に合えば良く、同調コイルを、自分で巻いても良いです。 バリコンは 350
PF のものが良いでしょう。 |
アンテナ と アース
鉱石ラジオは アンテナ と アースが完全な程良くなります。
アンテナには数メートルのリード線を接続し、アースをとれば更に良く聞こえます。
放送局が近いのが、このラジオの条件でもありますが・・・・ |

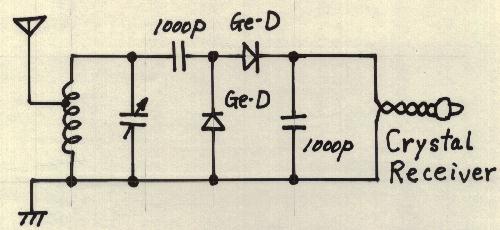

参考回路図
 |
| 一番簡単なラジオ受信機です。コイルとバリコンの同調回路で希望の周波数を選択し、検波にはゲルマニュームダイオードを使用、クリスタルレシーバーより音を出します。 |

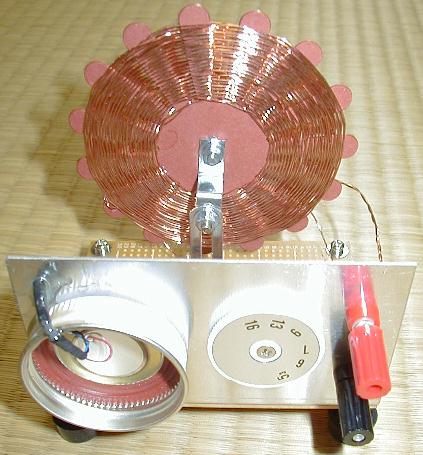

HAM Journal 2002年 夏号 記事および付録のゲルマニュームラジオ基本セットをベースに、倍電圧検波ゲルマニュームラジオ作成しました。ラジオ左は、空き瓶のキャップに組み込んだ クリスタルレシーバです。
2002年７月作成

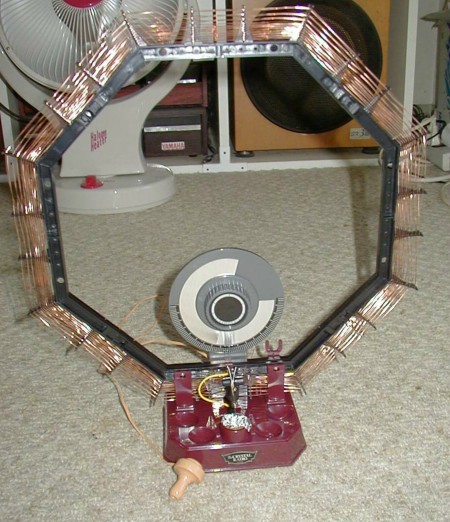

GAKKEN 「大人の科学 Vol.4」 ラジオ特集号 付録 鉱石ラジオ
|
