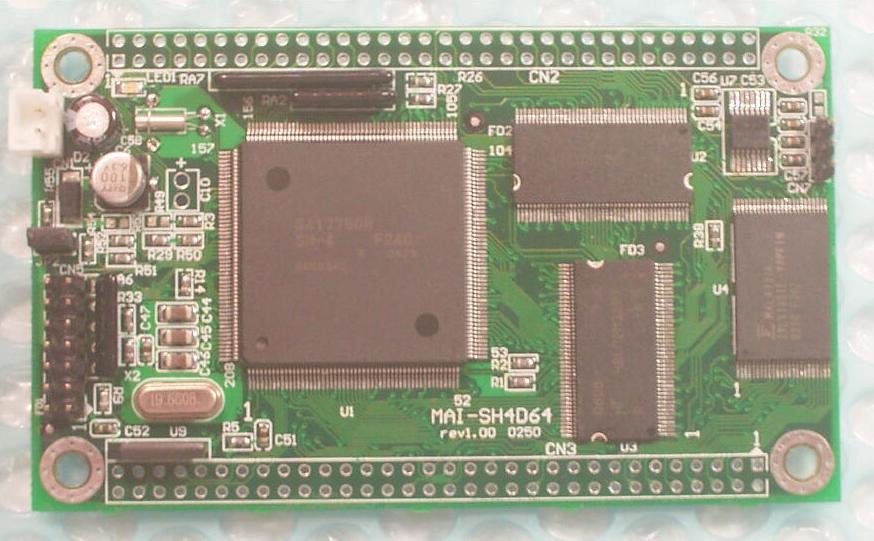

MAI-SH4D64
MAI-SH4D64基板外形図.pdf
MAI-SH4D64
MAI-SH4D64梱包内容 MAI-SH4D64 基板 1枚のみ付属品なし。 RS232Cケーブルは付属しません。 取扱説明書はホームページよりダウンロードして下さい。 MAI-SH4D64取扱説明書2007_09_02版.PDF サンプルプログラムはホームページよりダウンロードして下さい。 回路図は御購入された、お客様にメールで送付します。

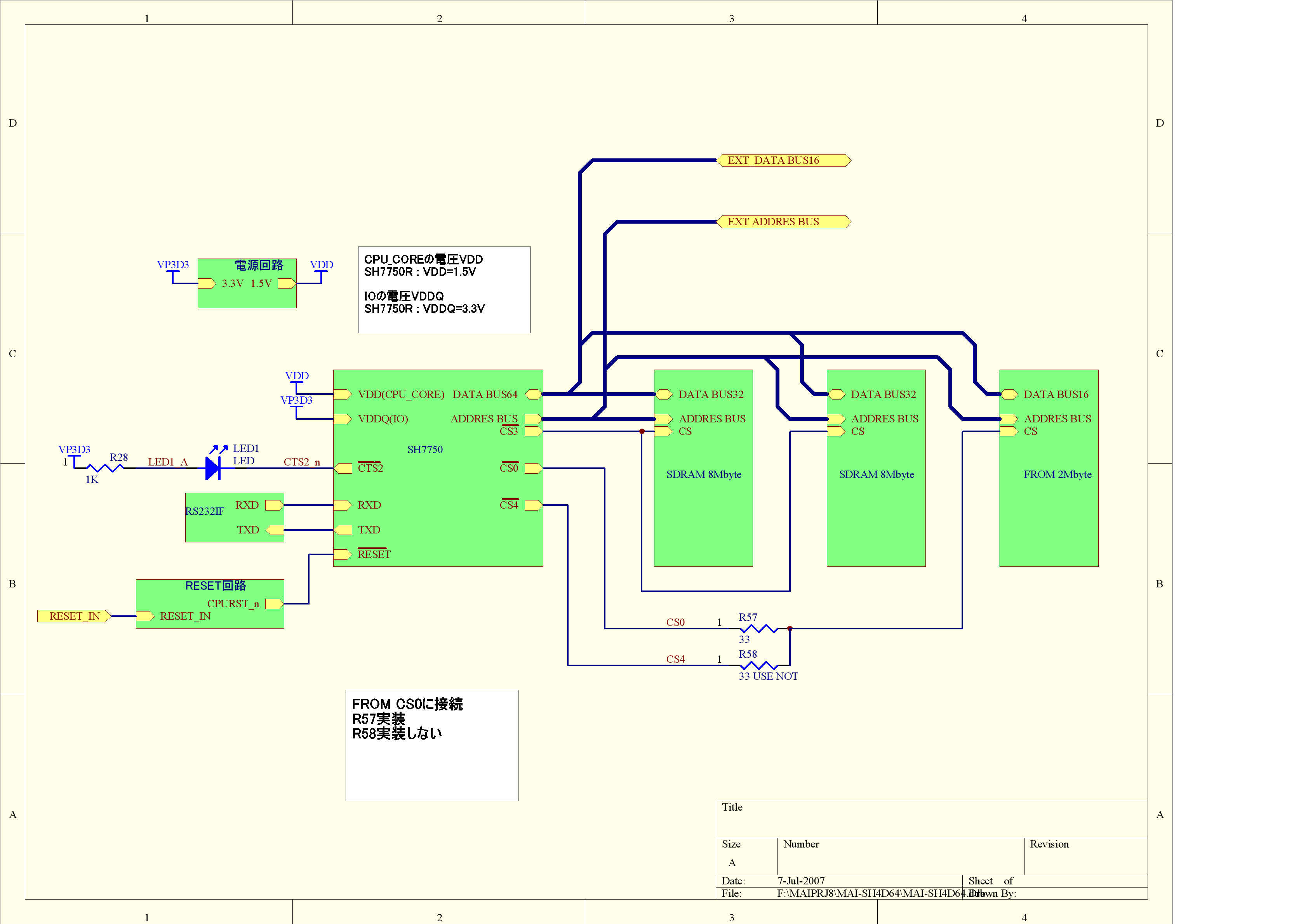

MAI-SH4D64構成図
MAI-SH4D64の概要
CPU SH-4 HD647750RF240 (QFP208) X 1 クロック動作モード(MD2,MD1,MD0)=(0,1,1)=3 CPUCLK =19.6608MHz X 12 = 235.9296MHz BUSCLK =19.6608MHz X 4 = 78.6432MHz 周辺CLK=19.6608MHz X 2 = 39.3216MHz エリア0バス幅(MD6,MD4,MD3)=(1,1,0)=6 16ビット MD5=0 ビックエイディアン MD7=1 マスタ MD8=1 水晶発振子 動作モード設定は抵抗器によって設定します。 FPU 64ビット浮動小数点プロセッサIEEE754準拠 ジオメトリック演算命令 MMU RTC 32.768KHz DMA 8チャンネル TMU 32bit 5チャンネル SCI X 1 SCIA X 1 (16FIFO) CPUコア電圧1.5V (Typ=230mA,Max=580mA) CPUCLK=240MHz I/O電圧3.3V (Typ=170mA,Max=215mA) CPUCLK=240MHz Total (Typ=400mA,Max=795mA) CPUCLK=240MHzにしては低消費電力と言える。 FROM 2Mbyte X 1 0000_0000-001F_FFFF 16bitBUS幅 CS0に接続 SDRAM 8Mbyte X 2 =16Mbyte 0C00_0000-0CFF_FFFF 64bitBUS幅 CS3に接続 基板外部DataBus幅 16bitBus幅 RS232Cインターフェース X 1 SCIに接続 電源電圧 3.3V 基板サイズ 60mm X 100mm (t=1.6mm) 4層 MAI-SH4D64概要.pdf
コネクタの説明 コネクタCN1 2pin 電源 +3.3V 1番pin +3.3V 2番pin GND コネクタ(CN2,CN3) 64pin X 2 (2.54ピッチ）外部バス データ D0-D15 16bit アドレス A0-A15 16bit + A16-A25 10bit = 26bit 外部アドレス空間 アドレス(26bit)+(CS0,CS1,CS2,CS3,CS4,CS5,CS6,CS7内部)=29bit コネクタCN5 14pin H-UDI (2.54ピッチ） コネクタCN7 3pin RS232C (2.54ピッチ） コネクタCN4,CN6なし MAI-SH4D64_CN2_CN3_64pinx2.pdf MAI-SH4D64_CN1_CN5_CN7.pdf RS232Cケーブル.pdf

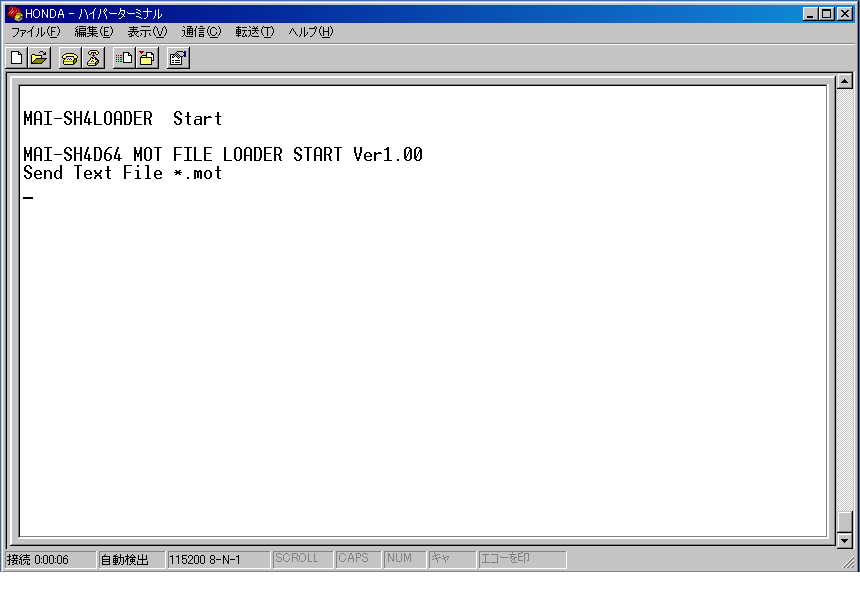

ファイルローダ起動画面 Windows標準ハイパーターミナルの転送(T)->テキストファイルの送信(T) 機能を使用して*.MOTファイルをボードヘダウンロードする。 このときファイル名を*.MOTを入力してから開く。
MAI-SH4D64LOADER
モトローラS 形式ファイルローダをフラッシュROMに書き込み済みですので、 Windows標準ハイパーターミナルを使用して、RS232Cによるプログラムの SDRAMへのダウンロードがJTAGツールやICEなしで可能です。 フラッシュROM対応ファイルローダをダウンロードすれば、 フラッシュROMに書き込むこともJTAGツールやICEなしで可能です。 Windows標準ハイパーターミナルの設定 115.2Kbps 8bit ノーパリティ StopBit1 フロー制御なし サンプルプログラムソース タイマー割り込みによりLED点滅 timer1.lzh
Freeまたは無償評価版 SH-4 SH7750の開発環境 KPITがサポートしているGNU Cコンパイラがあります。 ルネサスの統合開発環境HEWからこのGNU Cコンパラを使用可能です。 KPITから統合開発環境HEWもダウンロード出来ると思います。 詳細はKPITのホームページで確認して下さい。 ルネサスのCコンパイラもリンクサイズの制限 250Kbyte、時間制限なしが 無償評価版として提供されている。 無償評価版の詳細はルネサスのホームページ で確認して下さい。
MAI-SH4D64サポートに関して サポートEメールのみの対応です。 メール: mai@inc.email.ne.jp すいませんが、電話での対応はいたしません。
注意事項 仕様は予告なく変更になる場合があります。 部品は予告なく互換品に変更になる場合があります。 鉛フリーRoHSに対応しておりません。 ノイズや振動の多い環境での使用は保証しません。 高温、多湿、環境での使用は禁止します。 医療、原子力、その他高い信頼性が必要とされる用途での使用は禁止します。 製品使用によって、事故や損害が発生しても、弊社は一切の責任を負わない。
著作権 回路図及びソフトの著作権はエムエーアイ電子有限会社が保有する。
