「ギャラリースコープ」って？
「ギャラリースコープ」とは，文字通り，美術館や博物館などで，「展示物がちょっと遠いな〜」，「もうちょっと詳しく見たいな〜」，と言うときに便利な，小型の単眼鏡のことです。おおよそのイメージとしては，室内での用途に便利なように最短合焦距離を短くし，倍率は高くても８倍止まりの，手の中におさまるようなコンパクトなスコープ，と言う感じでしょうか。ギャラリースコープには倍率４倍以下で視野の広いタイプと，倍率７〜８倍で拡大率の高いタイプがあります。低倍率のスコープには，正立プリズムの入っている「ケプラー式」のほかに，オペラグラスでおなじみの，シンプルな「ガリレオ式」の光学系を使ったものもあります。一方，７〜８倍ぐらいのものは，双眼鏡の片割れみたいな感じの設計のものが多いようです。いずれにしても，あまり数の出ている商品ではないので，市販品を見ていると，思いのほか割高感があったり，思いのほかチャチな光学系だったり，と言うこともあります。
……そう，かつては「スパイスコープ」なんて言う呼び名もありました。子供の「スパイごっこ」に使うような簡単なものから，KGB御用達の金属製の小型のポロプリズムを使った本格派まで，いろんな「手のひらサイズ」のスコープが世の中に出ては消えているのです。
室内用途のスコープの王道と言えば，オペラグラス。これは名前の通り，本来の主用途は観劇用ですが，双眼である点と最短合焦距離が「ギャラリースコープ」よりやや遠いこと以外は，案外，ギャラリースコープとコンセプトの似た商品です。どちらも室内で違和感無く使えるファッション性と，室内での使用が中心なので，機能を絞り込んでデザインしていると言う点において。
観劇用のオペラグラスの傑作の１つに，ロシア製の「ワイドビノ」（これは笠井トレーディングで扱っているものの愛称です）があります。広い舞台を見渡すために，思い切り視野を広く取ったオペラグラスです。オペラグラスで採用しているガリレオ式の光学系は，シンプルな機構で正立像が得られる反面，視野を広くしにくいのですが，「ワイドビノ」では，大口径で焦点距離の短い対物レンズを使い，あえて倍率を低めに設定することで，実視界28°と言う，オドロキの広さを確保しています。この「ワイドビノ」，一部の天文ファンの間で，星座観望用に熱烈な支持を受けているのですが，他のオペラグラスでは得られない視野の広さが，人気の秘密なのでしょう。
例えばギャラリーで絵を見るときも，８倍のスコープでは，ほんの一部しか見ることが出来ません。低倍率で視野のうんと広いギャラリースコープのほうが，なんとなく魅力を感じます。ガリレオ式の光学系についても，ちょっと勉強してみたくなりました。そこで，「ワイドビノ」のコンセプトを取り入れた，超広視界のギャラリースコープなんて，作ってみたら面白いかな，などと思い，手元にあるあり合わせの材料で製作を始めました。
たった２枚のレンズで…
ガリレオ式の望遠鏡は，凸レンズ１枚，凹レンズ１枚で構成されます。目標は「ワイドビノ」ですから，なるべく焦点距離の短い，大きめの凸レンズを対物レンズに採用します。とは言うものの，あくまでも室内で手軽に使えることが前提ですから，手のひらに収まらないようなデザインはNG。いろいろ考えた結論として，口径40mm，つまり「ワイドビノ」と同じ口径を選びました。……と言うよりは，自作アイピースを作ったときの余り物の中で，これがいちばん手頃だったんですが……。このレンズはコプティック星座館で調達したものです。もっと簡単に工作するなら，小型の虫眼鏡でも十分です。
問題は，凹レンズ。凹レンズをバラ売りしてくれるお店は非常に少ないのです。結局，自作アイピースに使えるかと思って何枚かストックしておいた凹レンズから１枚チョイス。某所のバーゲンで，会場の隅っこに「無料」と書いてあったガラクタ箱の中から拾ってきたレンズです。
＃コプティックでも凹レンズのジャンクが安く買えます。
凹レンズのほうが先に決まってしまったので，凸レンズと組み合わせながら，収差の目立たない組み合わせを選びました。最終的に対物レンズは，口径40mmでFが３をちょっと切るくらいの，度の強いシングルレンズに決定しました。
２枚のレンズを適当な間隔をおいて重ね合わせて覗くだけで，ちょこっと望遠になる……原始的だけど楽しい瞬間です。
｢ワイドビノ」よりも広く…
工作は簡単です。いちばん良く見えるレンズ間隔を決め，塩ビ管におさめて固定するるだけ。もちろん，内側の艶消しは怠りません。
これでどーだ！

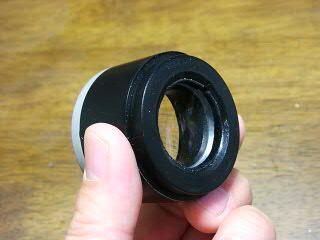

これは接眼部側。

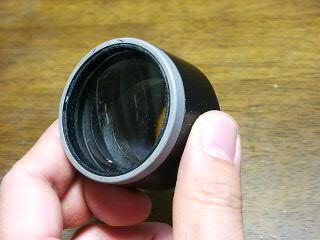

角度を変えて，こっちが対物側
全長33mm，最大径48mmにおさまりました。
スペックは，口径40mm，倍率約1.7倍，実視界は30度を少し越えます（！）。「ワイドビノ」より広いモノキュラー（単眼鏡）の完成です。言うなれば「ワイドモノ」ってとこか？（笑）。
倍率が低いので，望遠になっているんだかどうだか，分かりにくいです（苦笑）。感覚的には，「視力ブースター」と言う感じかな？キョロキョロ眺め回してみると，裸眼よりちょっと目が良くなったような感覚がします。低倍率のおかげで，色収差もほとんど目立ちませんし，スコーンと明るい視野が目に飛び込んできます。……思わずニタニタしてしまう楽しさです。口径を大きくしたので，スパイ活動に使えるような大きさではないかも知れませんが，十分に手のひらに納まります。重量は本体だけなら70gをちょっと切ります。倍率が低いので，私の目では0.7m〜無限遠まで，目玉のほうの調節でピントが合います。接眼部を少し引き出すことも出来るようにしてあるので，アイピースを動かせば,もう少し近くまでピントが合いますが，通常はパンフォーカスで使えます。
対物側の一部が，なぜか無塗装です。これはオプションの都合で，どうしても塗料が乗せられなかったんです。なお，対物セルの黒い所は塗装ではなく，カッティングシートなので，好みの色に貼り替えもOKです。
あやしいオプション
ギャラリースコープって，稼働率の面では，あまり良くないような気もします。毎週末ギャラリーに通う美術マニアならともかくとして，私自身，美術展は多くても年に10回行くかどうか。
そこで，このスコープの使用頻度を上げる，秘策のオプションです。
それは……
クローズアップキットです。

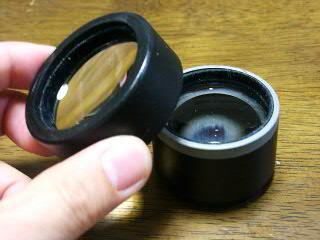

口径40mm，焦点距離60mmぐらいのレンズを，スコープの前に着脱できるようにしています。塩ビのはめ合いの都合で，本体のはめ合い部分の塗装が出来なかったのです（悲）。クローズアップキットの先端からピントの合う位置までの距離は約50mm。自然観察に便利な設計となっています。

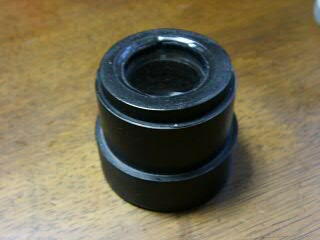

クローズアップキットを装着した状態。この状態で重量は110g。
野外ではこの状態でフリーハンドでルーペとして使えば，かなり機動力があると思います。
さらに，じっくり観察を楽しめるように，スタンドも作ってみました。

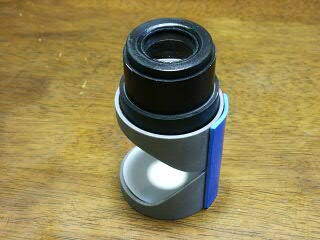

クローズアップレンズをつけたスコープを，ちょいと乗せるだけで，安定した観察が出来ます。

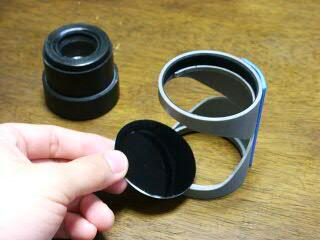

観察対象を載せるステージの部分は，白と黒の塩ビ板を丸く切って貼り合わせて，オセロの駒のようになっています。観察対象に合わせて，バックの色を切り替えられるのです。
ステージに鳥の羽を乗せて，撮影してみました。虫眼鏡よりも高倍率なので，迫力があります。

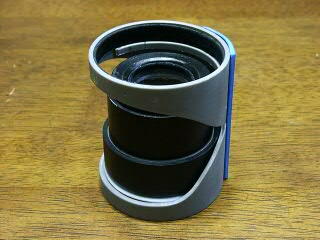

さらに，ステージの中にスコープ＋クローズアップレンズが収納できるようにしてみました。
運搬時の安全対策や，接眼部のホコリ対策など，まだ不十分ですが，とりあえずコンパクトになります。
明確な用途を持つこと…
いかがでした？たいした光学系でもなく，あまり「天文工作」らしくもなかったんですが，作ってみたら思いのほか楽しい道具が出来上がったので，HPで紹介することにしました。スコープの本体自体は，シンプルなガリレオ式望遠鏡ですから，ラップの芯とかトイレットペーパーの芯でも使えば，小学生でも簡単に工作の出来るものです。凹レンズが手に入ったら，ぜひ，ガリレオ式望遠鏡を作って遊んでみてほしいと思います。こういう遊び心は大切なんじゃないかと思っています。作ってみると，望遠鏡の原理も良く分かりますし。
このギャラリースコープは，用途がはっきりしていますから，設計も製作も，比較的スムーズに進みました。明確な用途を持ち，そこに遊び心を取り込むことで，使って楽しい道具としての完成度が高くなったように思います。
このスコープ，実は「里子」に出す予定です。「里子」に出すからには，それなりに丁寧に作って，丈夫で使いやすいものを，と考えます。そう言う意味でも，用途は明確です。
さて，このスコープが嫁ぎ先でどんな活躍をしてくれるか，ちょっと楽しみです。
