GOMX-3, AAUSAT-4, LilacSat-2, BEESAT-4 decoding



● (No.921) GOMX-3, AAUSAT-4, LilacSat-2, BEESAT-4 decoding (2016年9月15日)
 -------------------------------------------------------------------------

GOMX-3 19k2 decoding by hs_sm0.08b

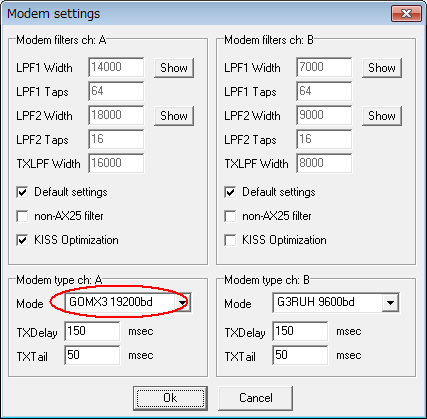

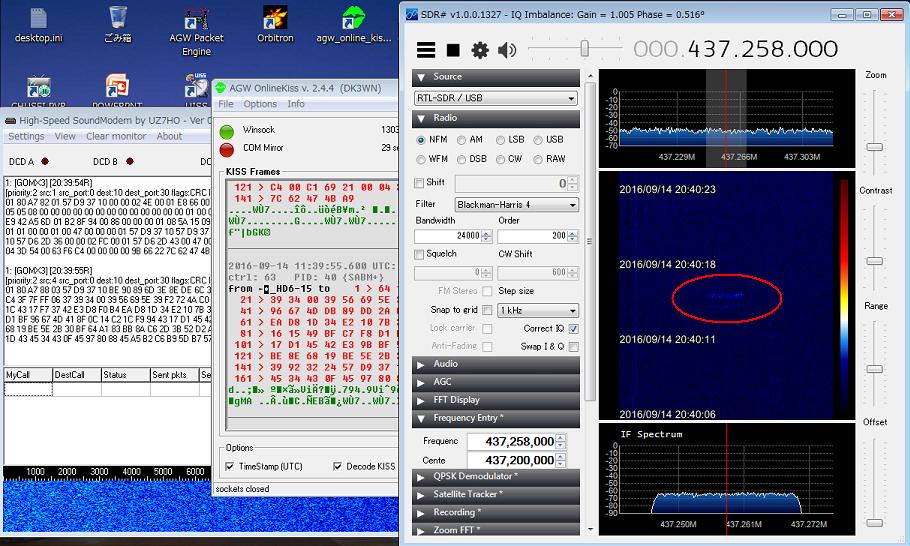

本日の GOMX-3 19k2信号を、High-Speed SoundModem Ver0.08b を使って リアル
タイムでデコードすることができました。下記はその受信データの一部抜粋です。
一度に複数個のフレームがデコードできています。

20:38-20:45JST, 14 Sep 2016, Ele 16 WS-S-E-EN, 19200bps GMSK
http://www.ne.jp/asahi/hamradio/je9pel/60914gm3.txt



1: [GOMX3] [20:39:45R]
[priority:2 src:4 src_port:0 dest:10 dest_port:30 flags:CRC len:170 RS_err:0]
01 80 A7 88 00 57 D9 37 06 41 23 00 00 C1 08 00 00 40 F0 00 00 00 00 00 00
C0 30 00 00 C0 F8 00 00 40 30 00 00 41 F7 B8 EC C3 5E 93 78 43 46 E9 8E 43
9C 36 2A 01 C3 61 4A 19 43 32 44 2D 43 64 1B 51 01 40 40 00 00 40 00 00 00
40 40 00 00 40 40 00 00 40 00 00 00 01 BE 5E A5 40 3E 25 5C 20 BB 99 CA 80
BB 0A 38 F1 38 77 DD 71 B8 62 71 58 01 C0 15 FA 81 BF C6 C4 9A BF 99 F3 3D
57 D9 37 06 00 00 00 00 00 01 00 2F 00 E7 3E 24 6E 11 3E 38 19 D6 3B 02 E6
52 BD D7 4D 7F 3E A6 89 28 01 06 06 03 03 01 01 A4 B4 87 BA

1: [GOMX3] [20:39:45R]
[priority:2 src:4 src_port:0 dest:10 dest_port:30 flags:CRC len:153 RS_err:2]
01 80 A7 88 01 57 D9 37 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 3F 28 00 00 40 50 00 00 40 F8 00 00 41 24 80 00 40 A6 00 00
41 02 80 00 C0 40 00 00 BF 90 00 00 57 D9 37 06 FD FD FD FD FD FD FD FD EC
F0 B1 89

1: [GOMX3] [20:39:45R]
[priority:2 src:4 src_port:0 dest:10 dest_port:30 flags:CRC len:205 RS_err:6]
01 80 A7 88 02 57 D9 37 06 3E 8C B0 A0 BE 8F 68 4A BE 5E 55 E1 BF 64 D0 CF
BA 3A 11 28 B9 47 E0 C0 38 F4 32 E3 00 00 00 00 00 00 00 00 00 00 00 00 BB
4A 2E 40 3B 45 33 7C B9 4F FE 14 39 AC 92 E9 3A 05 27 92 3A 11 D7 12 32 E2
40 DC 33 3C 87 42 32 C0 8A 2E 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C3 57 41 EF
43 2A B0 EF 43 59 6E 05 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 01 57 D9 37 06 41 42 C0 16 FE 35 2B 9E 4A 5E 02 F3 CA
98 9C C6 4A 16 DE 1A 45 37 58 0D 45 95 66 EF 45 A6 C1 76 57 D9 37 06 00 00
00 55 10 FF 2D

1: [GOMX3] [20:39:45R]
[priority:2 src:4 src_port:0 dest:10 dest_port:30 flags:CRC len:198 RS_err:6]
01 80 A7 88 03 57 D9 37 06 BE 8D E2 44 3E 8F 85 74 3E 60 68 9B 3F 64 7C 9B
3B 41 BA 1E BA 05 5D 08 BA C4 27 BF 3F 7F FF A1 39 EB 9A 40 B9 47 E0 C2 38
F4 35 23 C0 15 FA 81 BF C6 C4 9A BF 99 F3 3D 41 BD F4 BF C2 1A 82 70 43 14
B3 AD 42 E9 F5 EA B5 65 CF 77 34 44 3C 83 35 37 CA B0 B3 2B 26 3D 57 D9 37
06 C0 15 FA 81 BF C6 C4 9A BF 99 F3 3D 41 C8 03 C5 C2 1B B7 E1 43 13 DD 42
42 EA 4F 7A 57 D9 37 06 00 57 D9 37 06 3E 8C B0 A0 BE 8F 68 4A BE 5E 55 E1
BF 64 D0 CF BB 78 B2 8A 3B 38 B5 70 B8 AB C9 45 57 D9 37 06 4A 5E 02 F3 CA
98 9C C6 4A 16 DE 1A 45 37 58 0D 45 95 66 EF 45 A6 C1 76 3D 21 E7 47
-----------------------------------------------------------------------------


AAUSAT-4 9k6 decoding by hs_sm0.09b

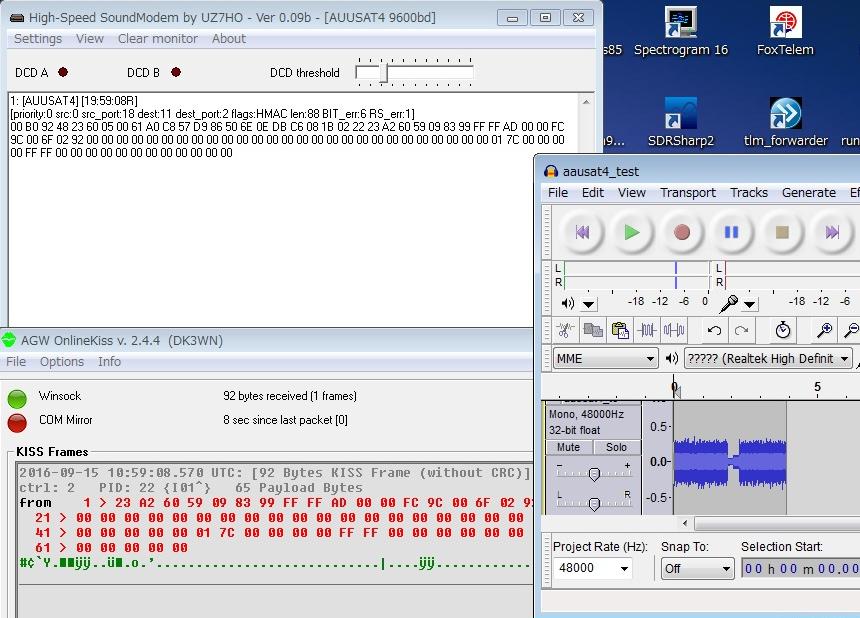

AAUSAT-4_9k6信号を、さらに Ver.UP した High-Speed SoundModem Ver0.09b を
使ってデコードしてみました。音源は、DK3WN局が昨日 14/Sep/2016 に受信録音
した wavファイルを再生しました。1フレームですが、良くデコードしています。



1: [AAUSAT4] [19:59:08R]
[priority:0 src:0 src_port:18 dest:11 dest_port:2 flags:HMAC len:88 BIT_err:6 RS_err:1]
00 B0 92 48 23 60 05 00 61 A0 C8 57 D9 86 50 6E 0E DB C6 08 1B 02 22 23 A2
60 59 09 83 99 FF FF AD 00 00 FC 9C 00 6F 02 92 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 7C 00 00 00 00 FF
FF 00 00 00 00 00 00 00 00 00 00 00 00

-----------------------------------------------------------------------------


LilacSat-2 4k8 decoding by hs_sm0.10b

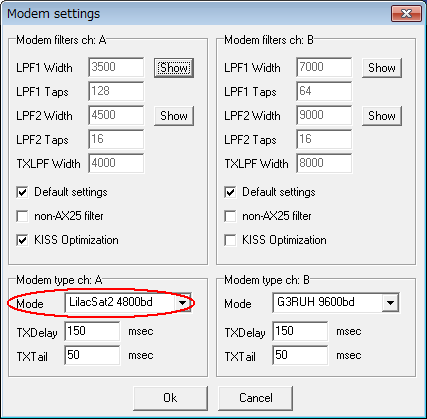

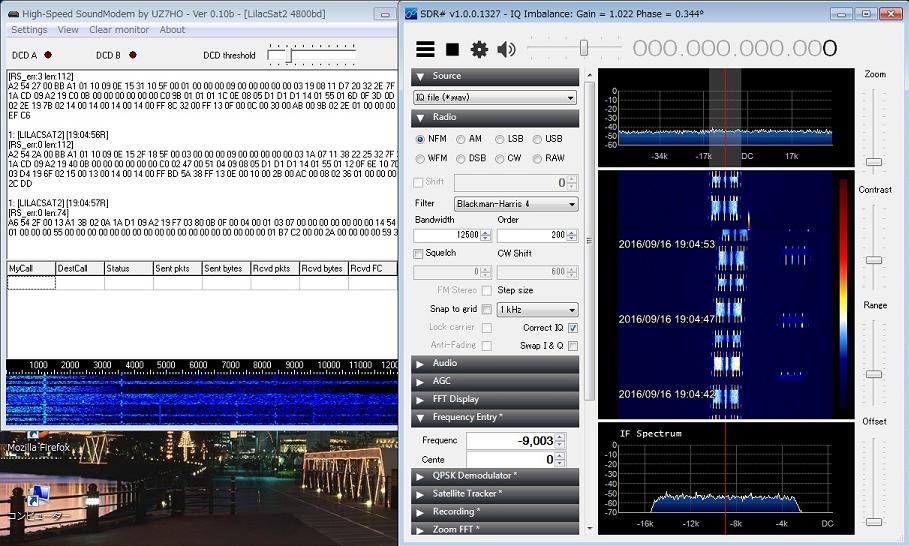

LilacSat-2_4k8信号を、さらに Ver.UP した High-Speed SoundModem Ver0.10b
を使いデコードしてみました。音源はJA0CAW局が受信録音した IQ.wavファイル
を再生しました。これも大変良くデコードしています。(Tnx.> UZ7HO, JA0CAW)



1: [LILACSAT2] [19:04:08R]
[RS_err:3 len:111]
A2 54 37 00 BB A1 01 10 09 0E 15 31 2E 5F 00 03 00 00 00 09 00 00 00 00 00
03 1A 07 11 47 B3 2D 2D 7F 3B 02 0A 1A CD 09 A2 19 C0 0B 00 00 00 00 00 00
C0 6E 01 01 01 1F 0F 08 04 D1 D1 D1 14 01 55 01 6D 0F 74 0E 35 10 50 02 4A
19 7B 02 14 00 14 00 14 00 14 00 FF 74 1F E9 FF 13 0E 00 0D 00 2B 00 AC 00
3E 03 2C 01 00 00 00 00 B1 34 DE

1: [LILACSAT2] [19:04:09R]
[RS_err:0 len:112]
A2 54 39 00 BB A1 01 10 09 0E 15 2F 36 5F 00 03 00 00 00 09 00 00 00 00 00
03 1A 07 11 E5 C0 32 27 7F 3B 02 0A 1A D1 09 A2 19 80 0B 00 00 00 00 00 00
C0 16 38 00 46 03 0E 07 05 D1 D1 D1 14 01 55 01 EE 0F 09 10 5A 10 63 03 D4
19 6F 02 14 00 14 00 14 00 14 00 FF C0 4D 4A FF 03 11 00 0A 00 28 00 AB 00
09 02 34 01 00 00 00 00 42 2C C1 F7

1: [LILACSAT2] [19:04:11R]
[RS_err:0 len:112]
A2 54 28 00 BB A1 01 10 09 0E 15 30 14 5F 00 03 00 00 00 09 00 00 00 00 00
03 19 07 11 53 B6 2F 28 7F 3A 02 0A 1A D1 09 A2 19 40 0C 00 00 00 00 00 00
C0 25 24 00 4C 0C 0E 08 05 D1 D1 D1 14 01 55 01 80 0F DA 0F 35 10 EB 02 B8
19 6F 02 14 00 13 00 14 00 14 00 FF 5A C9 E5 FF 13 0E 00 08 00 2C 00 AA 00
09 02 32 01 00 00 00 00 69 C9 7D 94

1: [LILACSAT2] [19:04:12R]
[RS_err:0 len:74]
A6 54 35 00 13 A1 3B 02 0A 1A CD 09 A2 19 F6 03 C0 0B 14 00 06 00 01 03 0A
00 00 00 00 00 00 00 44 18 03 00 00 01 00 00 00 55 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 01 85 C2 00 00 30 00 00 00 00 59 B5 5A B8

1: [LILACSAT2] [19:04:15R]
[RS_err:4 len:112]
A2 54 38 00 BB A1 01 10 09 0E 15 30 32 5F 00 03 00 00 00 09 00 00 00 00 00
03 19 07 11 F5 B8 32 2D 7F 39 02 0A 1A CD 09 A2 19 C0 0B 00 00 00 00 00 00
C0 41 0C 02 16 10 0F 09 05 D1 D1 D1 14 01 55 01 EC 0E E2 0E 35 10 3F 02 6F
19 7B 02 14 00 14 00 14 00 14 00 FF 8C 2C 08 FF 13 14 00 0B 00 2E 00 A9 00
09 02 30 01 00 00 00 00 17 06 D4 ED

1: [LILACSAT2] [19:04:16R]
[RS_err:6 len:74]
A6 54 3A 00 13 A1 3B 02 0A 1A CD 09 A2 19 F6 03 C0 0B 18 00 07 00 01 03 0C
00 00 00 00 00 00 00 63 B5 03 00 00 01 00 00 00 55 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 01 5D C2 00 00 26 00 00 00 00 63 0C 34 92

-----------------------------------------------------------------------------


BEESAT-4 4k8 decoding by hs_sm0.10b

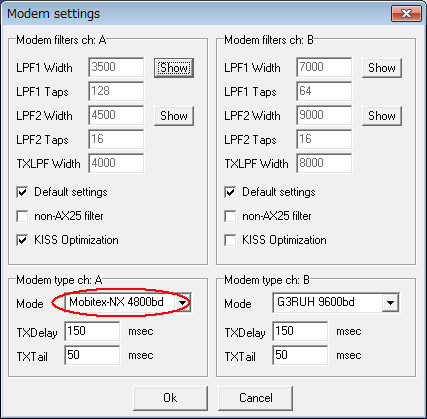

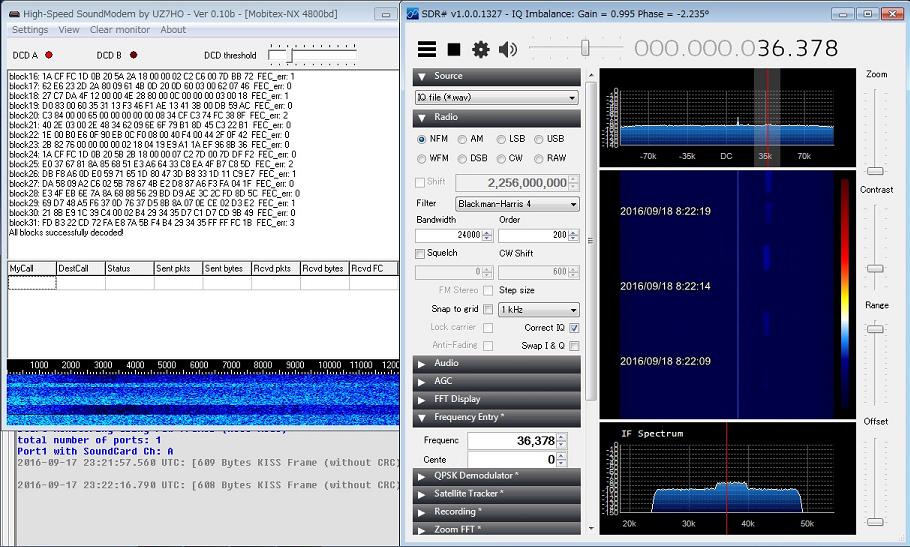

BEESAT-4_4k8信号を、High-Speed SoundModem Ver0.10b を使い デコードしてみ
ました。この衛星は、JA上空では CW は送信していますが、4k8_GMSK信号は送信
されていません。そこで、オランダの PE0SAT局が先週受信した IQ.wavファイル
を音源としてデコードしてみました。この衛星は Mobitex-NX プロトコルを採用
しており、次のサイトに詳細な解説があります。hs_sm0.10b が対応しています。
http://destevez.net/2016/09/some-notes-on-beesat-and-mobitex-nx/
http://janvgils.home.xs4all.nl/download/BeeSAT/



1: [MOBITEX-NX] [08:21:57R]
CTRL: 3F00
NR_blocks: 32
MSG_type: 1
Callsign: DP0BEH - CRC OK
block0: 1A CF FC 1D 0B 20 48 18 18 00 00 00 C6 4B 00 7D BE 23  FEC_err: 1
block1: 31 7F 30 E1 96 89 54 2E 04 B8 14 88 34 43 55 AD 3C 01  FEC_err: 0
block2: 80 C5 00 00 03 00 00 00 00 6D 7D 00 0B 43 ED 27 86 A0  FEC_err: 0
block3: 00 27 11 E0 01 00 01 00 C0 00 00 00 8B CA C0 26 80 18  FEC_err: 0
block4: 63 40 B0 E7 C0 00 00 00 00 00 3C 2E C1 F1 F8 3A 44 12  FEC_err: 0
block5: C2 83 F9 0F B9 9B BE 5F 05 5B 3F B1 80 00 00 00 00 00  FEC_err: 0
block6: 02 00 14 9B 19 DC 11 44 03 11 A5 03 60 09 56 04 C5 F6  FEC_err: 0
block7: EE 04 68 18 EE 09 F6 01 92 18 EE 01 7A 52 71 0F C1 35  FEC_err: 0
block8: 1A CF FC 1D 0B 20 49 19 18 00 00 01 C2 C2 00 7D 0F B4  FEC_err: 0
block9: 9E 1A 80 1F B8 60 90 30 02 DF E4 FE FF EB 7E E7 C2 7C  FEC_err: 1
block10: 17 AE FC EF B3 7C 37 B7 FB FE CD 64 BF 1E 58 8F F5 FF  FEC_err: 1
block11: 8F F5 FF 9D B2 75 5E 5A 73 2F 6A 58 A4 AF AC C8 43 B7  FEC_err: 0
block12: DE 2F 92 CE CC 68 32 88 15 E0 22 F8 50 E7 F4 38 00 00  FEC_err: 0
block13: 00 00 00 00 00 00 00 00 00 00 00 01 78 48 00 00 02 00  FEC_err: 0
block14: 00 00 00 00 00 00 00 00 07 D5 B0 19 7F FE 7F FF FF FF  FEC_err: 0
block15: FF FF FC 98 00 00 00 00 00 00 00 00 00 00 00 07 10 72  FEC_err: 0
block16: 1A CF FC 1D 0B 20 4A 1A 18 00 00 02 C2 C2 00 7D BE 22  FEC_err: 0
block17: 62 E6 1F 2D 2A 84 09 61 49 0D 10 0D 50 03 00 62 07 46  FEC_err: 0
block18: 2B C7 DA 4F 0D 40 00 4E 23 C0 00 0C 00 00 00 03 00 18  FEC_err: 0
block19: D1 A5 03 60 09 00 65 60 4C 51 B3 13 71 40 00 DB 6F AE  FEC_err: 0
block20: 63 7D 00 00 65 00 00 00 00 00 08 34 50 13 70 F5 39 4F  FEC_err: 0
block21: 30 2D 03 10 2F 1F 33 44 F7 19 8D 47 E5 67 E7 B7 22 A1  FEC_err: 0
block22: 22 00 B0 F0 0F 00 EB 0C F0 08 00 40 F9 00 44 9F 0E E2  FEC_err: 1
block23: 2B 82 76 00 00 00 00 02 18 04 19 99 A1 1A C7 96 20 1E  FEC_err: 1
block24: 1A CF FC 1D 0B 20 4B 1B 18 00 00 07 C2 79 00 7D DF F2  FEC_err: 0
block25: E0 37 67 81 8A 85 68 51 E3 A6 64 33 C8 EA 4F B7 C8 5D  FEC_err: 0
block26: DB F8 A6 0D E0 59 71 65 1D 80 47 3D B8 33 1D 11 C9 E7  FEC_err: 0
block27: DA 58 09 A2 C6 02 87 68 CE CF E2 D8 87 A6 F3 FA 04 1F  FEC_err: 0
block28: E3 4F EB 6E 7A 8A 68 88 56 29 BD D9 AE 3C 2C FD 8D 5C  FEC_err: 0
block29: 69 D7 48 A5 F6 37 0D 76 37 D5 8B 8A 07 0E CE 02 D3 E2  FEC_err: 0
block30: 21 8B E9 1C 39 C4 00 02 B4 29 34 35 D7 C1 D7 CD 9B 49  FEC_err: 0
block31: FD B3 22 CD 72 FA E8 7A 5B F4 B4 29 34 35 FF FF 96 03  FEC_err: 0
All blocks successfully decoded!
