● (No.692) SpectraVue software (2011年1月16日)
　----------------------------------------------

SpectraVue V3.12 をインストールしてみました。本来、SDR-14, IQ Receiver用
のソフトなのですが、サウンドカードも選択できるので、その仕様に設定してみま
した。信号強度を時系列とともに表示することもできます。何か有効に使えそうな
予感がするソフトです。 http://www.moetronix.com/spectravue.htm






FO-29 CW Field Strength

2011年1月3日16:32-16:35JST、FO-29 CW Field Strength を AOS直後から表示して
みました。途中で一回、時系列の間隔を 30秒 → 10秒 に設定の変更しています。






HO-68 Spin Interval

2011年1月15日20:08-20:27JST、HO-68 のスピンレートを計測してみました。CW の
各１フレーム中に三つ山があります。真ん中の山の時間間隔をそれぞれ電卓で計測
すると、19.3秒 16.6秒 20.4秒、平均して 18.8秒 となりました。






SpectraVue settings #1

* InputDevice - SoundCard (Select)
* SoundCard IN Setup - Soundcard (Select)
                       Center Freq (Input)
                       Invert Spectrum (Check)
* GeneralSetup - Time Stamp Display (Input Sec)
* GeneralSetup - Assign Display Colors - TimeStamp Color
* Main Window Tabs - H Waterfall or Continuum etc - Start-F12

SoundCard経由で、衛星をリアルタイム受信した時の設定のポイントを述べます。
SoundCard IN Setup の設定で、BW Limit(Hz) は、Sample Rate(SPS) の 1/2 の
数値までしか設定できません。メイン画面の Center Frequency と Span の数値
は、この範囲内でマウスにより変更できます。(左クリックで減少,右クリックで
増加.) FFT画面は、Center−Span/2 〜 Center＋Span/2 の範囲で表示されます。

HO-68, 21:06-21:25JST, 20 Aug 2013, Ele 41 S-W-WN, 435.790MHz




SpectraVue settings #2

STRaND-1 9600bps信号のWAVファイルを再生して、スペクトル表示してみました。
最初 "Wave File Input Setup" の "Invert Spectrum" にチェックを入れたため
に、FFT画像が JA0CAW局の画像とは左右反対に表示されたので、このチェックを
外してみると同じ画像となりました。タイムスタンプの近くの緑色の縦ラインは
自局PC内部のノイズと思われます。 訂正：緑色の縦ラインはPCノイズではなく、
受信中心周波数の 437.551027MHz でした。自局では Span=32000 の設定にして、
このラインを画面の左外に押しやることができました。JA0CAW局の画像とは微妙
に異なりますが、とりあえず良しとします。(4 Sep 2013)






SpectraVue settings #3

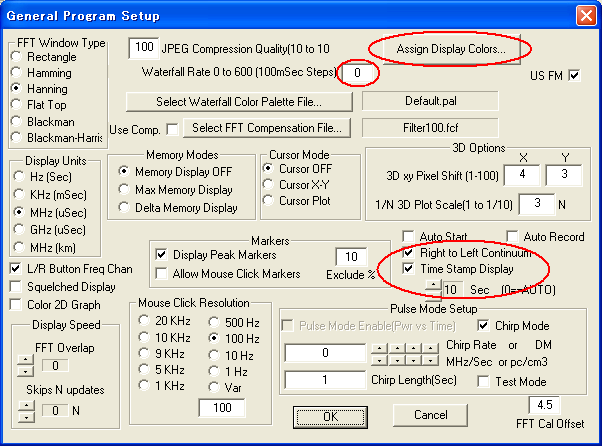

SpectraVue - General Setup - Waterfall Rate mSec Steps 欄に 0 を入力して、
Time Stamp Display を 10秒に設定。そして Assign Display Color をクリック

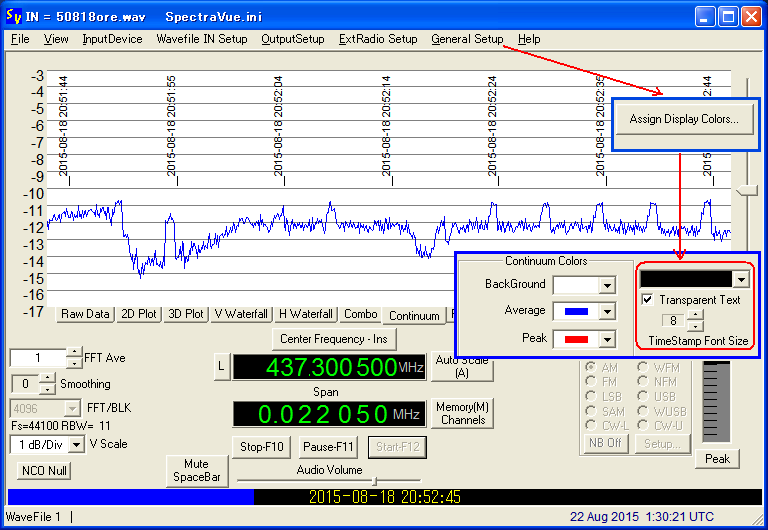

して、中段のContiuum Colors の右側の三角ボタンをさらにクリックし、黒色を
選択します。 Contiuum 画面の背景は白色なので、ここで Transparent Text に
チェックを入れて、Contiuum画面に黒色で経過時間が表示されるようになります。
青色の山の一つ一つが、O/OREOS がパケットを送信している瞬間を表しています。
