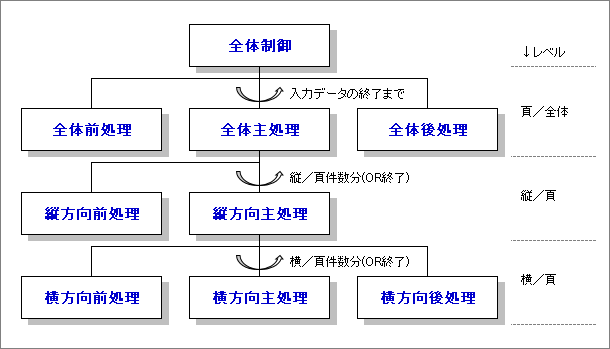

(1)全体制御 | ①「(2)全体前処理」を行なう。 ②「(3)全体主処理」を「DATA」から取得したテーブルの全件について繰り返して行なう。 ③「(4)全体後処理」を行なう。 |

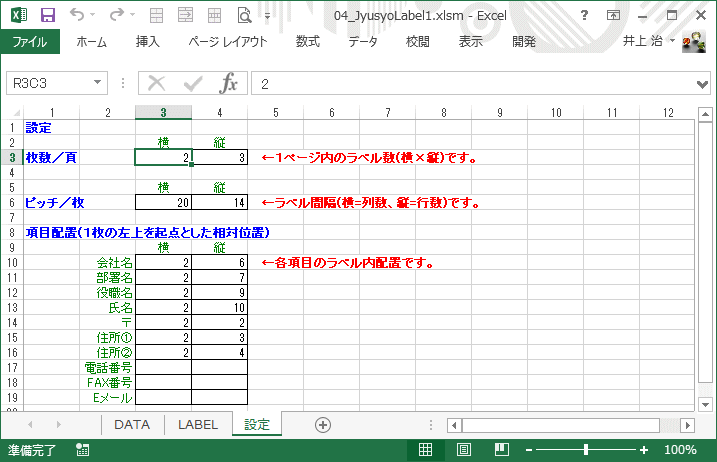

(2)全体前処理 | ①「設定」シートの内容チェックを行ない、設定情報を取得する。 ②「DATA」シートのデータ存在チェックを行ない、有効内容(「除外」を除く)をテーブルに取得する。 ③画面描画を停止する。 ④「LABEL」シート全体をクリアする。 ※①、②は実際のソースコード上ではサブプロシージャを作成して呼び出しています。 |
(3)全体主処理 | ※1ページ単位(縦m件×横n件)の処理です。 ①「(5)縦方向前処理」を行なう。 ②「(6)縦方向主処理」を縦方向のカウント数分繰り返して行なう。 |
(4)全体後処理 | ①「LABEL」シートを表示する。 ②画面描画を再開する。 |
(5)縦方向前処理 | ①2ページ目以降は改ページをセットする。 ②縦方向カウントをゼロに戻す。 |
(6)縦方向主処理 | ※1ページ内の縦方向1行分の処理です。 ①「(7)横方向前処理」を行なう。 ②「(8)横方向主処理」を横方向カウント数分行なう。 ③「(9)横方向後処理」を行なう。 |
(7)横方向前処理 | ①横方向カウントをゼロに戻す。 ②ラベル左端位置カラムを1に戻す。 ※単純処理なので実際のソースコード上ではプロシージャとして作成していません。 |
(8)横方向主処理 | ※横方向1件、つまり宛先1件分の処理です。 ①「設定」シートから取得した各位置情報(10項目)に従って「LABEL」シートに各項目をセットする。 ②ラベル左端位置カラムに横ピッチを加算する。 ③「DATA」シートから取得したテーブルのINDEXを加算する。 ④最終行到達後は、縦横の方向カウンタに最大値をセットしてブレークさせる。 |
(9)横方向後処理 | ①ラベル上端位置行に縦ピッチを加算する。 ②縦方向カウントを加算する。 ※単純処理なので実際のソースコード上ではプロシージャとして作成していません。 |
'***************************************************************************************************
' ラベル発行のサンプル Module1(Module)
'
' 作成者:井上治 URL:https://www.ne.jp/asahi/excel/inoue/ [Excelでお仕事!]
'***************************************************************************************************
'変更日付 Rev 変更履歴内容------------------------------------------------------------------------>
'04/02/20(1.00)新規作成
'16/11/19(1.10)*.xlsm化の変更
'20/02/18(1.20)コード整理、標準化準拠作業
'***************************************************************************************************
Option Explicit
'===================================================================================================
Private Const g_cnsTitle As String = "ラベル発行のサンプル"
Private Const g_cnsSH1 As String = "DATA"
Private Const g_cnsSH2 As String = "LABEL"
Private Const g_cnsSH3 As String = "設定"
Private Const g_cnsOMIT As String = "除外"
'---------------------------------------------------------------------------------------------------
' 各項目の配置定義用ユーザー定義
Private Type g_typLocation
X As Long ' カラム増分
Y As Long ' 行増分
Col As Long ' DATA上のカラム
End Type
' DATA各項目用ユーザー定義
Private Type g_typData
KaisyaNm As String ' 会社名
BusyoNm As String ' 部署名
YakuNm As String ' 役職名
Shimei As String ' 氏名
Yubin As String ' 〒
Jusyo1 As String ' 住所①
Jusyo2 As String ' 住所②
Tel As String ' 電話番号
Fax As String ' FAX番号
EMail As String ' Eメール
End Type
'---------------------------------------------------------------------------------------------------
' ブックやシートのオブジェクト
Private g_objWbk As Workbook ' 本ブック
Private g_objSh1 As Worksheet ' DATAシート
Private g_objSh2 As Worksheet ' LABELシート
Private g_objSh3 As Worksheet ' 設定シート
' 設定情報(配置パラメータ)
Private g_lngParamCntX As Long ' 横面付
Private g_lngParamCntY As Long ' 縦面付
Private g_lngParamRow As Long ' 行ピッチ
Private g_lngParamCol As Long ' 縦ピッチ
Private g_tblLoc(9) As g_typLocation ' 項目配置定義(ユーザー定義配列)
' DATA内容テーブル(有効内容のみ)
Private g_tblData() As g_typData ' DATA内容テーブル
Private g_lngIxMaxData As Long ' DATA内容テーブル最大要素INDEX
'***************************************************************************************************
' ■■■ シート側からの起動処理 ■■■
'***************************************************************************************************
'* 処理名 :PrintLabels
'* 機能 :ラベル発行(メイン)
'---------------------------------------------------------------------------------------------------
'* 返り値 :(なし)
'* 引数 :(なし)
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:モジュール構成図の「(1)全体制御」です。
'* 注意事項:
'***************************************************************************************************
Public Sub PrintLabels()
'-----------------------------------------------------------------------------------------------
Dim lngIxData As Long ' DATA現在INDEX
Dim lngRowL As Long ' LABEL行(全体)
Dim lngCntPG As Long ' ページカウンタ
' (2)全体前処理
If FP_AllInitProc Then
' 引き渡し変数初期化
lngIxData = 0 ' DATA現在INDEX
lngRowL = 1 ' LABEL先頭行
lngCntPG = 0 ' ページカウンタ
' ※全体主処理(全体ループ)
Do While lngIxData <= g_lngIxMaxData
' (3)全体主処理
Call GP_AllMainProc(lngIxData, lngRowL, lngCntPG)
Loop
' LABELシートをActiveにする
g_objSh2.Activate
End If
' (4)全体後処理
Call GP_AllFinalProc
End Sub
'***************************************************************************************************
' ■■■ サブ処理(Private) ■■■
'***************************************************************************************************
'* 処理名 :FP_AllInitProc
'* 機能 :(2)全体前処理
'---------------------------------------------------------------------------------------------------
'* 返り値 :処理成否(Boolean)
'* 引数 :(なし)
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:
'* 注意事項:
'***************************************************************************************************
Private Function FP_AllInitProc() As Boolean
'-----------------------------------------------------------------------------------------------
FP_AllInitProc = False
' 各Object変数のセット
Set g_objWbk = ThisWorkbook
Set g_objSh1 = g_objWbk.Worksheets(g_cnsSH1) ' DATA
Set g_objSh2 = g_objWbk.Worksheets(g_cnsSH2) ' LABEL
Set g_objSh3 = g_objWbk.Worksheets(g_cnsSH3) ' 設定
' 設定値のチェック+取得
If Not FP_GetParam Then Exit Function
' DATA内容のチェック+取得
If Not FP_GetData Then Exit Function
' 画面描画停止
With Application
.ScreenUpdating = False ' 画面描画停止
.EnableEvents = False ' イベント停止
.Calculation = xlCalculationManual ' 自動計算停止
.Cursor = xlWait ' マウスカーソル砂時計
End With
' LABELシートのクリア
g_objSh2.Cells.ClearContents
FP_AllInitProc = True
End Function
'***************************************************************************************************
'* 処理名 :GP_AllMainProc
'* 機能 :(3)全体主処理
'---------------------------------------------------------------------------------------------------
'* 返り値 :(なし)
'* 引数 :Arg1 = DATA現在INDEX(Long) ※Ref参照
'* Arg2 = LABEL現在行(Long) ※Ref参照
'* Arg3 = ページカウンタ(Long) ※Ref参照
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:1ページ単位(縦m件×横n件)の処理です。
'* 注意事項:
'***************************************************************************************************
Private Sub GP_AllMainProc(ByRef lngIxData As Long, _
ByRef lngRowL As Long, _
ByRef lngCntPG As Long)
'-----------------------------------------------------------------------------------------------
Dim lngCntY As Long ' 縦カウンタ
' (5)縦方向前処理
Call GP_RowInitProc(lngCntY, lngCntPG, lngRowL)
' 縦方向ループ
Do While lngCntY < g_lngParamCntY
' (6)縦方向主処理
Call GP_RowMainProc(lngIxData, lngRowL, lngCntY)
' 縦方向カウンタ加算
lngCntY = lngCntY + 1
Loop
End Sub
'***************************************************************************************************
'* 処理名 :GP_AllFinalProc
'* 機能 :(4)全体後処理
'---------------------------------------------------------------------------------------------------
'* 返り値 :(なし)
'* 引数 :(なし)
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:
'* 注意事項:
'***************************************************************************************************
Private Sub GP_AllFinalProc()
'-----------------------------------------------------------------------------------------------
' 画面描画再開
With Application
.StatusBar = False ' StatusBar解除
.EnableEvents = True ' イベント停止解除
.Calculation = xlCalculationAutomatic ' 自動計算設定
.Cursor = xlDefault ' マウスカーソル矢印
.ScreenUpdating = True ' 画面描画再開
End With
' 保存済みにする
g_objWbk.Saved = True
End Sub
'***************************************************************************************************
'* 処理名 :GP_RowInitProc
'* 機能 :(5)縦方向前処理
'---------------------------------------------------------------------------------------------------
'* 返り値 :(なし)
'* 引数 :Arg1 = 縦方向カウンタ(Long) ※Ref参照
'* Arg2 = ページカウンタ(Long) ※Ref参照
'* Arg3 = LABEL現在行(Long)
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:
'* 注意事項:
'***************************************************************************************************
Private Sub GP_RowInitProc(ByRef lngCntY As Long, _
ByRef lngCntPG As Long, _
ByVal lngRowL As Long)
'-----------------------------------------------------------------------------------------------
' 2頁目以降は改頁挿入
If lngCntPG > 0 Then
g_objSh2.HPageBreaks.Add Before:=g_objSh2.Cells(lngRowL, 1)
End If
' ページカウンタ加算
lngCntPG = lngCntPG + 1
' 縦方向カウンタクリア
lngCntY = 0
End Sub
'***************************************************************************************************
'* 処理名 :GP_RowMainProc
'* 機能 :(6)縦方向主処理
'---------------------------------------------------------------------------------------------------
'* 返り値 :(なし)
'* 引数 :Arg1 = DATA現在INDEX(Long) ※Ref参照
'* Arg2 = LABEL現在行(Long) ※Ref参照
'* Arg3 = 縦方向カウンタ(Long) ※Ref参照
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:
'* 注意事項:
'***************************************************************************************************
Private Sub GP_RowMainProc(ByRef lngIxData As Long, _
ByRef lngRowL As Long, _
ByRef lngCntY As Long)
'-----------------------------------------------------------------------------------------------
Dim lngCntX As Long ' 横カウンタ
Dim lngColL As Long ' LABEL現在カラム(全体)
' (7)横方向前処理
lngCntX = 0
lngColL = 1
' 横方向ループ
Do While lngCntX < g_lngParamCntX
' (8)横方向主処理
Call GP_ColMainProc(lngIxData, lngRowL, lngColL, lngCntY, lngCntX)
' 横方向カウンタ加算
lngCntX = lngCntX + 1
Loop
' (9)横方向後処理
lngRowL = lngRowL + g_lngParamRow ' LABEL現在行を加算
End Sub
'***************************************************************************************************
'* 処理名 :GP_ColMainProc
'* 機能 :(8)横方向主処理
'---------------------------------------------------------------------------------------------------
'* 返り値 :(なし)
'* 引数 :Arg1 = DATA現在INDEX(Long) ※Ref参照
'* Arg2 = LABEL現在行(Long)
'* Arg3 = LABEL現在カラム(Long) ※Ref参照
'* Arg4 = 縦方向カウンタ(Long) ※Ref参照
'* Arg5 = 横方向カウンタ(Long) ※Ref参照
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:
'* 注意事項:
'***************************************************************************************************
Private Sub GP_ColMainProc(ByRef lngIxData As Long, _
ByVal lngRowL As Long, _
ByRef lngColL As Long, _
ByRef lngCntY As Long, _
ByRef lngCntX As Long)
'-----------------------------------------------------------------------------------------------
Dim lngIx As Long ' INDEX(テーブル)
' ラベル上の各項目位置の算出しセット
For lngIx = 0 To 9
' 1項目分のセット
Call GP_SetData(lngIxData, lngRowL, lngColL, lngIx)
Next lngIx
' 次のDATAへ
lngColL = lngColL + g_lngParamCol
lngIxData = lngIxData + 1
' 最終DATA判定
If lngIxData > g_lngIxMaxData Then
' EOF判定時は縦横ともブレークさせる
lngCntX = g_lngParamCntX
lngCntY = g_lngParamCntY
End If
End Sub
'***************************************************************************************************
' ■■■ モジュール構成図不記載のサブ処理(Private) ■■■
'***************************************************************************************************
'* 処理名 :GP_SetData
'* 機能 :1項目分のセット
'---------------------------------------------------------------------------------------------------
'* 返り値 :(なし)
'* 引数 :Arg1 = DATA現在INDEX(Long)
'* Arg2 = LABEL現在行(Long)
'* Arg3 = LABEL現在カラム(Long)
'* Arg4 = 項目INDEX(Long)
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:
'* 注意事項:
'***************************************************************************************************
Private Sub GP_SetData(ByVal lngIxData As Long, _
ByVal lngRowL As Long, _
ByVal lngColL As Long, _
ByVal lngIx As Long)
'-----------------------------------------------------------------------------------------------
Dim lngRow As Long ' 行WORK
Dim lngCol As Long ' カラムWORK
With g_tblData(lngIxData)
' 横方向、縦方向が有効か
If ((g_tblLoc(lngIx).X >= 0) And (g_tblLoc(lngIx).Y >= 0)) Then
lngCol = lngColL + g_tblLoc(lngIx).X ' LABEL上のカラム
lngRow = lngRowL + g_tblLoc(lngIx).Y ' LABEL上の行
' 項目を判定
Select Case lngIx
Case 0 ' 会社名
g_objSh2.Cells(lngRow, lngCol).Value = .KaisyaNm
Case 1 ' 部署名
g_objSh2.Cells(lngRow, lngCol).Value = .BusyoNm
Case 2 ' 役職名
g_objSh2.Cells(lngRow, lngCol).Value = .YakuNm
Case 3 ' 氏名
g_objSh2.Cells(lngRow, lngCol).Value = .Shimei & " 様"
Case 4 ' 〒
g_objSh2.Cells(lngRow, lngCol).Value = "〒" & .Yubin
Case 5 ' 住所①
g_objSh2.Cells(lngRow, lngCol).Value = .Jusyo1
Case 6 ' 住所②
g_objSh2.Cells(lngRow, lngCol).Value = .Jusyo2
Case 7 ' 電話番号
g_objSh2.Cells(lngRow, lngCol).Value = .Tel
Case 8 ' FAX番号
g_objSh2.Cells(lngRow, lngCol).Value = .Fax
Case 9 ' Eメール
g_objSh2.Cells(lngRow, lngCol).Value = .EMail
End Select
End If
End With
End Sub
'***************************************************************************************************
'* 処理名 :FP_GetParam
'* 機能 :設定値のチェック+取得
'---------------------------------------------------------------------------------------------------
'* 返り値 :処理成否(Boolean)
'* 引数 :(なし)
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:この処理は「(2)全体前処理」の一部です。
'* 注意事項:
'***************************************************************************************************
Private Function FP_GetParam() As Boolean
'-----------------------------------------------------------------------------------------------
Dim lngRow As Long ' 行WORK
Dim lngCol As Long ' カラムWORK
Dim lngIx As Long ' INDEX(テーブル)
Dim strErrMSG As String ' エラーメッセージ
FP_GetParam = False
'-----------------------------------------------------------------------------------------------
' 設定値の条理チェック
With g_objSh3
' 有効設定があるか
If ((.Cells(3, 3).Value < 1) Or _
(.Cells(3, 3).Value > 10) Or _
(.Cells(3, 4).Value < 1) Or _
(.Cells(3, 4).Value > 20)) Then
Call GP_AppendMessage("枚数が設定されていません。", strErrMSG)
ElseIf ((.Cells(6, 3).Value < 10) Or _
(.Cells(6, 3).Value > 200) Or _
(.Cells(6, 4).Value < 5) Or _
(.Cells(6, 4).Value > 50)) Then
Call GP_AppendMessage("ピッチが設定されていません。", strErrMSG)
End If
' 項目配置テーブル
For lngRow = 10 To 19
' 有効行か
If ((.Cells(lngRow, 3).Value > 0) And _
(.Cells(lngRow, 4).Value > 0)) Then
If .Cells(lngRow, 3).Value >= .Cells(6, 3).Value Then
Call GP_AppendMessage(.Cells(lngRow, 2).Value & "が横ピッチオーバーです。", strErrMSG)
ElseIf .Cells(lngRow, 4).Value >= .Cells(6, 4).Value Then
Call GP_AppendMessage(.Cells(lngRow, 2).Value & "が縦ピッチオーバーです。", strErrMSG)
End If
ElseIf ((.Cells(lngRow, 3).Value > 0) Or _
(.Cells(lngRow, 4).Value > 0)) Then
Call GP_AppendMessage(.Cells(lngRow, 2).Value & "が横縦の配置不揃いです。", strErrMSG)
End If
Next lngRow
End With
' エラーがあれば終了
If strErrMSG <> "" Then
MsgBox strErrMSG, vbExclamation, g_cnsTitle
Exit Function
End If
'-----------------------------------------------------------------------------------------------
' 設定値取得
With g_objSh3
g_lngParamCntX = .Cells(3, 3).Value ' 横面付
g_lngParamCntY = .Cells(3, 4).Value ' 縦面付
g_lngParamRow = .Cells(6, 4).Value ' 横ピッチ
g_lngParamCol = .Cells(6, 3).Value ' 縦ピッチ
lngCol = 1
lngRow = 9
' ラベル1件内各項目の配置(10項目固定)
For lngIx = 0 To 9
lngCol = lngCol + 1
lngRow = lngRow + 1
' 項目配置は「増分」に変換
g_tblLoc(lngIx).X = .Cells(lngRow, 3).Value - 1 ' カラム増分
g_tblLoc(lngIx).Y = .Cells(lngRow, 4).Value - 1 ' 行増分
g_tblLoc(lngIx).Col = lngCol ' DATA上のカラム
Next lngIx
End With
FP_GetParam = True
End Function
'***************************************************************************************************
'* 処理名 :FP_GetData
'* 機能 :DATA内容のチェック+取得
'---------------------------------------------------------------------------------------------------
'* 返り値 :処理成否(Boolean)
'* 引数 :(なし)
'---------------------------------------------------------------------------------------------------
'* 作成日 :2004年02月20日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:この処理は「(2)全体前処理」の一部です。
'* 注意事項:
'***************************************************************************************************
Private Function FP_GetData() As Boolean
'-----------------------------------------------------------------------------------------------
Dim lngRow As Long ' 行WORK
Dim lngRowMax As Long ' DATA最大行
Dim lngCnt As Long ' カウンタWORK
Dim lngIx As Long ' INDEX(テーブル)
Dim strErrMSG As String ' エラーメッセージ
FP_GetData = False
' DATA件数確認
With g_objSh1
lngRowMax = .Cells.SpecialCells(xlCellTypeLastCell).Row
lngCnt = 0
lngRow = 2
lngIx = -1
ReDim g_tblData(0)
' DATAの各行を巡回
Do While lngRow <= lngRowMax
' 有効内容か("除外"でないこと)
If .Cells(lngRow, 1).Value <> g_cnsOMIT Then
lngCnt = lngCnt + 1
lngIx = lngIx + 1
ReDim Preserve g_tblData(lngIx)
' 各項目をテーブル側に転記
g_tblData(lngIx).KaisyaNm = Trim(.Cells(lngRow, 2).Value) ' 会社名
g_tblData(lngIx).BusyoNm = Trim(.Cells(lngRow, 3).Value) ' 部署名
g_tblData(lngIx).YakuNm = Trim(.Cells(lngRow, 4).Value) ' 役職名
g_tblData(lngIx).Shimei = Trim(.Cells(lngRow, 5).Value) ' 氏名
g_tblData(lngIx).Yubin = Trim(.Cells(lngRow, 6).Value) ' 〒
g_tblData(lngIx).Jusyo1 = Trim(.Cells(lngRow, 7).Value) ' 住所①
g_tblData(lngIx).Jusyo2 = Trim(.Cells(lngRow, 8).Value) ' 住所②
g_tblData(lngIx).Tel = Trim(.Cells(lngRow, 9).Value) ' 電話番号
g_tblData(lngIx).Fax = Trim(.Cells(lngRow, 10).Value) ' FAX番号
g_tblData(lngIx).EMail = Trim(.Cells(lngRow, 11).Value) ' Eメール
End If
' 次の行へ
lngRow = lngRow + 1
Loop
' 有効データがなければ終了
If lngCnt < 1 Then
MsgBox "ラベル発行用有効データがありません。", vbExclamation, g_cnsTitle
Exit Function
End If
End With
g_lngIxMaxData = lngIx
FP_GetData = True
End Function
'***************************************************************************************************
'* 処理名 :GP_AppendMessage
'* 機能 :エラーメッセージ累積
'---------------------------------------------------------------------------------------------------
'* 返り値 :(なし)
'* 引数 :Arg1 = 今回メッセージ(String)
'* Arg2 = 累積メッセージ(String) ※Ref参照
'---------------------------------------------------------------------------------------------------
'* 作成日 :2020年02月18日
'* 作成者 :井上 治
'* 更新日 :2020年02月18日
'* 更新者 :井上 治
'* 機能説明:改行を付加して追加
'* 注意事項:
'***************************************************************************************************
Private Sub GP_AppendMessage(ByVal strAddMSG As String, ByRef strMSG As String)
'-----------------------------------------------------------------------------------------------
If strMSG <> "" Then strMSG = strMSG & vbCrLf
strMSG = strMSG & strAddMSG
End Sub
'------------------------------------------<< End of Source >>--------------------------------------
