電飾パネルをリモコンでＯＮしたい

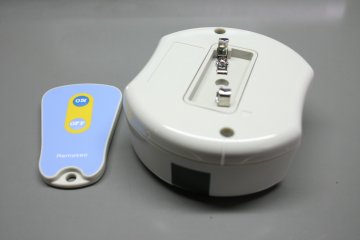

電飾パネルをリモコンで点灯させたり消灯出来ないかと思い、ホームセンターで見つけたのがこの製品。家庭にある照明器具をリモコンで操作できるヤツです。

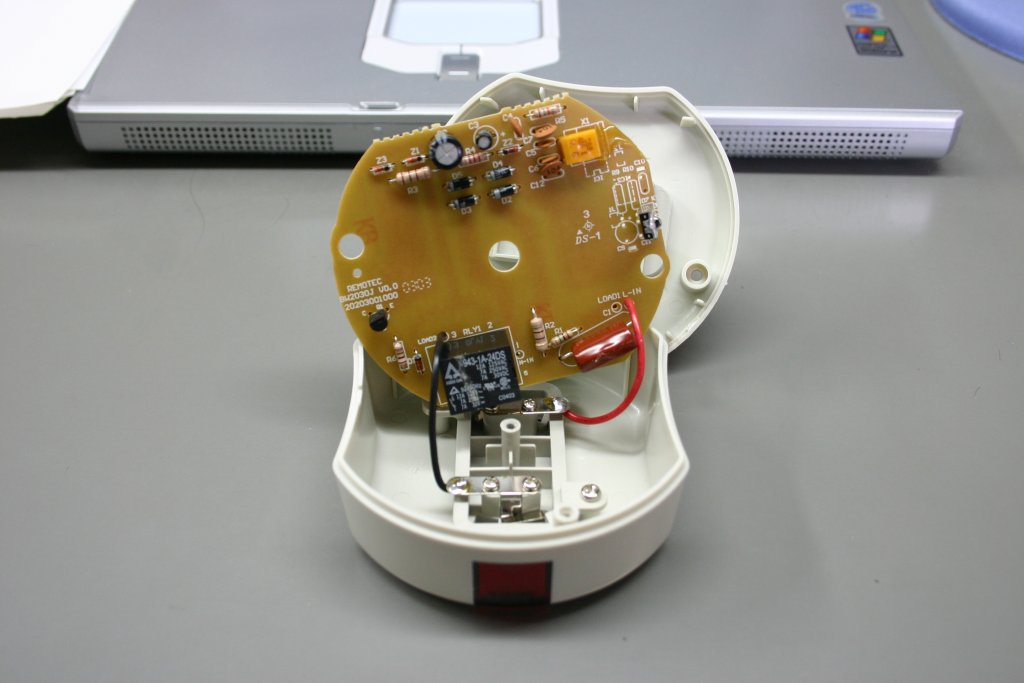

早速分解してみる。思ったより中は簡単なものになっておりました。これなら簡単に電飾パネルを操作するのに使用できそうです。

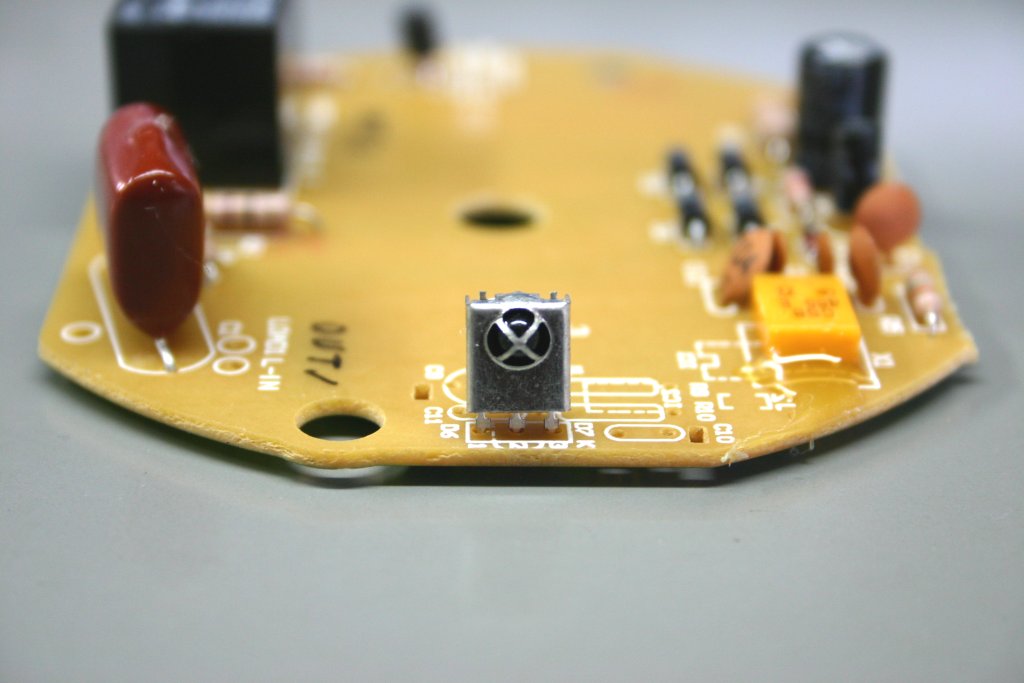

ここがリモコンの受信部になる素子です。これだけ違う場所に移動すればコンパクトに設置が出来ますな。

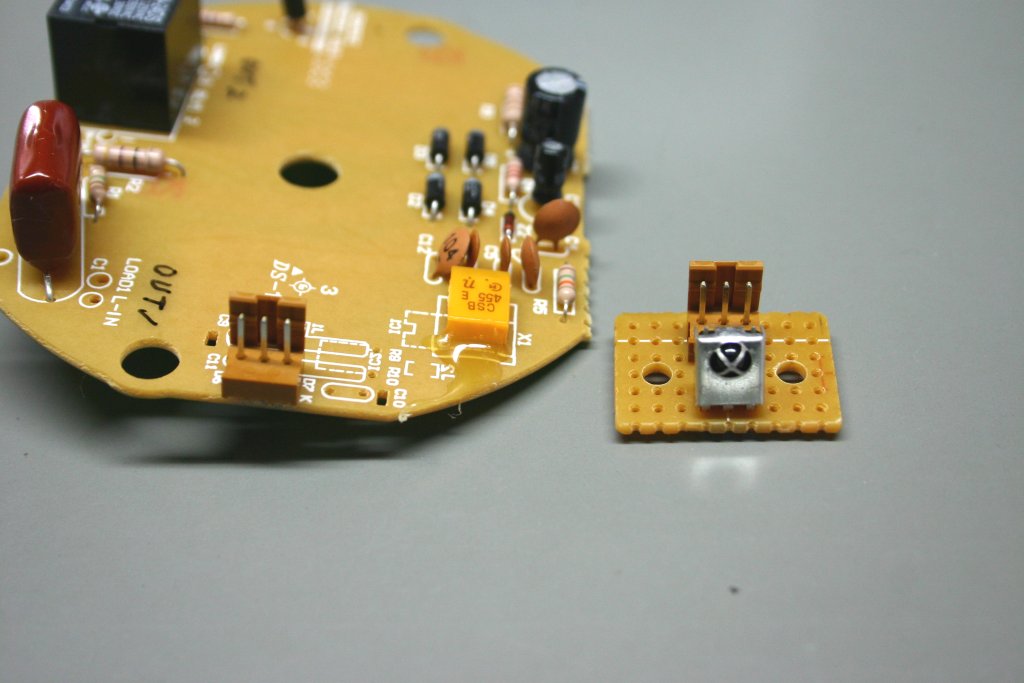

ってことで受信部の素子を取り外し、余っていたフリー基板へ取り付けました。素子があった部分はＩＬのコネクタを取り付けてケーブルで繋げればＯＫにしました。

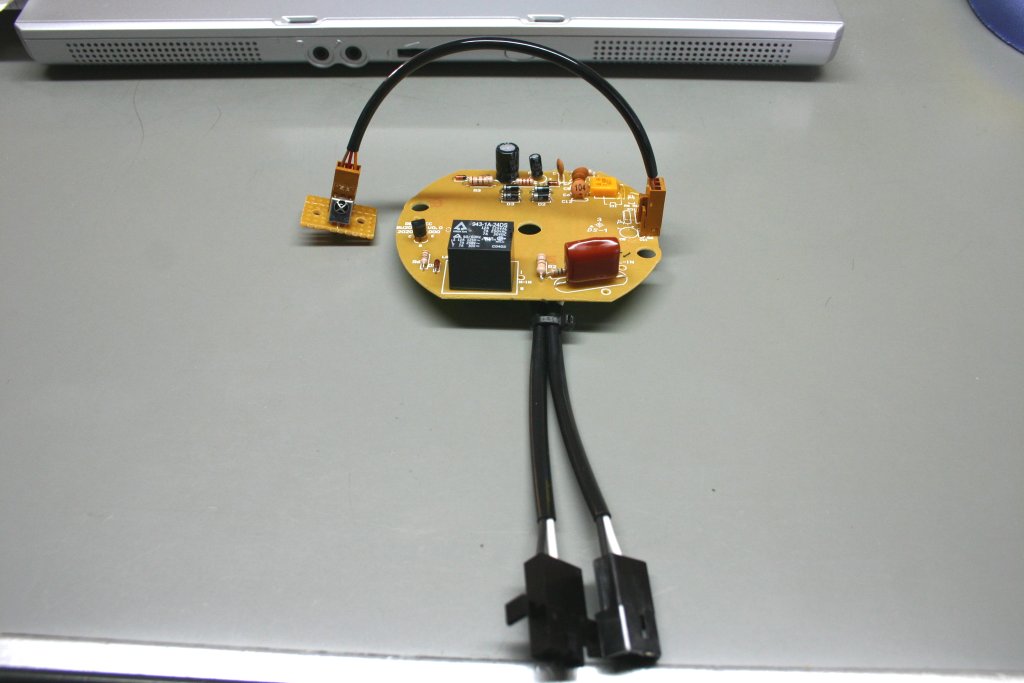

あとはAC100Vの入力と出力の電線を出し、取り外し出来るようにモレックスのコレクタを取り付けました。

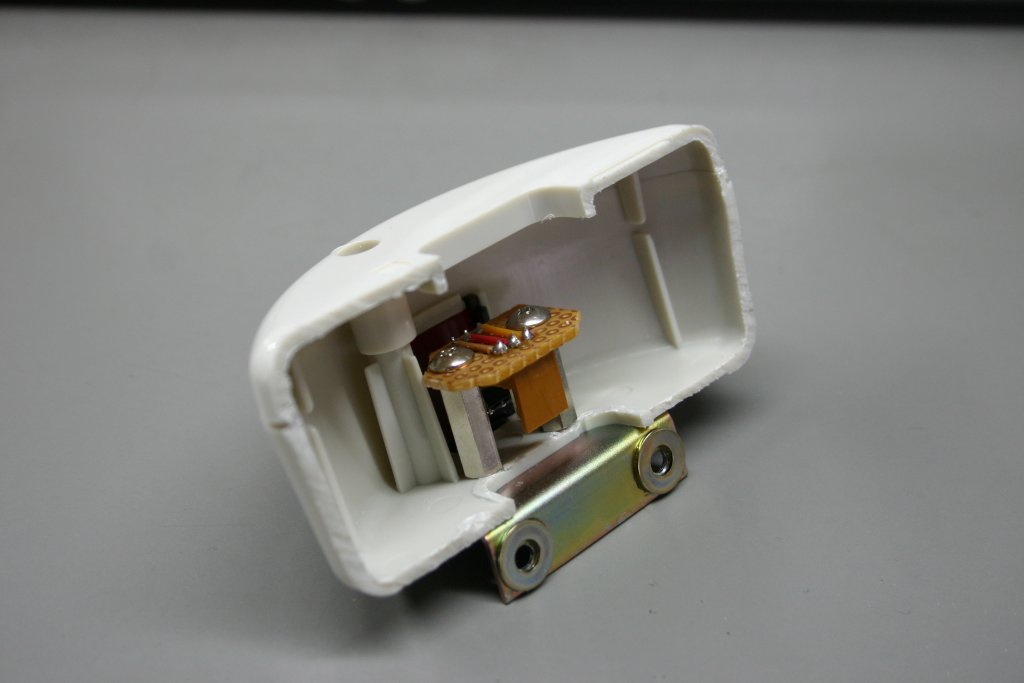

受信部の素子を付けた基板を剥き出しのままだと格好よくないので、ケースを再利用することにしました。１／４だけ切断して使用することに。

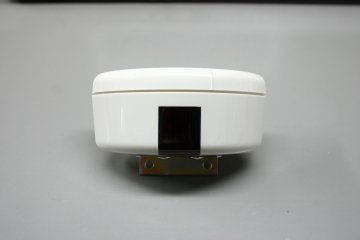

正面から見るとこんな感じで少しは格好よく見えるでしょう（笑）
