2003年11月09日テンダーがかなり進みましたヽ(⌒〇⌒)ノ
![]()
ブレーキシリンダーとその周辺配管、ロッドを取り付け。

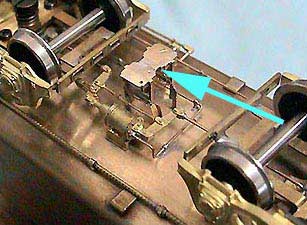

前回付けたATS車上子ですが 足が長く独立した状態だとかなり弱かったので 車上子の板の間にブリッジを掛けて繋げてみました。(矢印)かなり丈夫になったみたいです(^^;)![]()

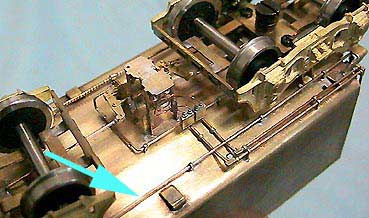

シリンダーの反対側はATS配電盤から車上子へのパイピングです。矢印はブレーキ冷却用の送水管。各ブレーキシューへ水を掛けるのですが その分岐部分は省略(^^;)
![]()

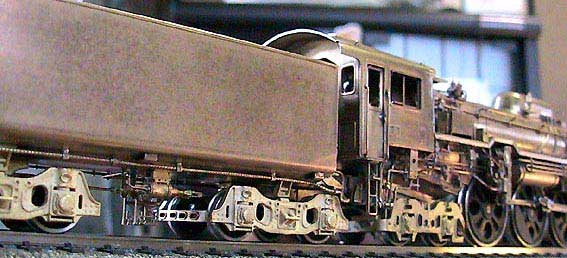

フレームレスの船底テンダーはこれらのディテールがよく見えますヽ(⌒〇⌒)ノやった甲斐があるなあ〜。
![]()

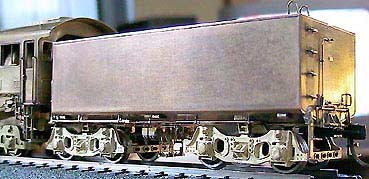

締め切りコックのハンドル、ATS用電気配管、ハンドブレーキ取り付け。石炭取り出し口の下には雨樋?がつきます。
締めきりコックは左から給水ポンプ、二子三方コック、インジェクター、テンダーブレーキ冷却用となりますヽ(⌒〇⌒)ノ

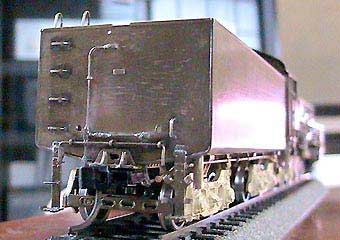

テンダー後面にはランプ用の配電管取り付けヽ(⌒〇⌒)ノ
テンダーはこれらのランプ類、ブレーキホース等をつければ 完成となります〜ヽ(⌒〇⌒)ノ
