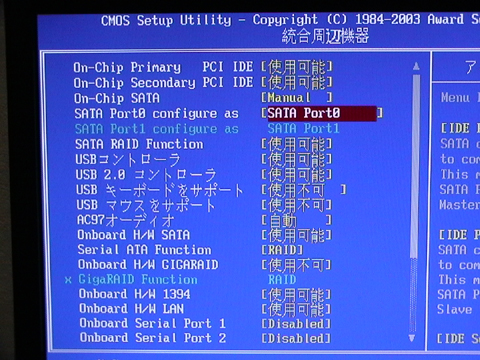

統合周辺機能
「On-Chip SATA」を「Manual」に設定。
「SATA RAID Functin」を「使用可能」に設定。
「SATA Port0 configure」を「SATA Port0」に設定。
※「SATA Port1」の方は勝手に設定されてくれます。
シリコンイメージチップを使ったSATAを使う場合は
「Onboad H/W SATA」を「使用可能」に、また、
「Serial ATA Functin」を「RAID」に設定しますが、
使わない場合は「Onboad H/W SATA」を
「使用不能」にすることにより、
ブート時間を短縮することができます。

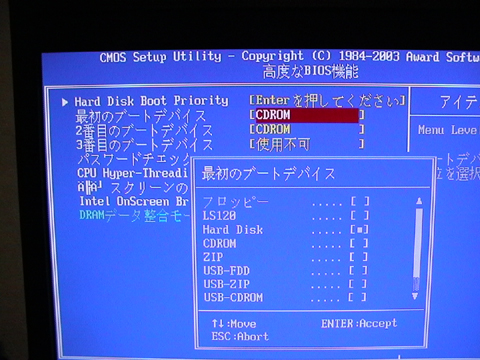

「最初のブートデバイス」を「CDROM」に設定。
F10を押下して設定を保存しながらBIOS設定から抜けます。
このあとは
http://www.gigabyte.co.jp/nippon/ich5r-r.htm
「OSインストール時の設定」
どおりにWindowsXPセットアップを開始します。
再起動がかかります。

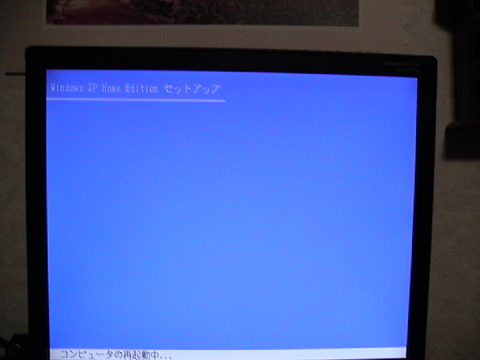

左の画面は再起動のために終了処理をしているところです。
この時点でセットアップCD-ROMを取り出しておきます。
また、RAIDドライバーを入れたFDも取り出しておきます。
再起動がかかったらBIOS設定画面を呼び出します。
とくにいじるところはありません。

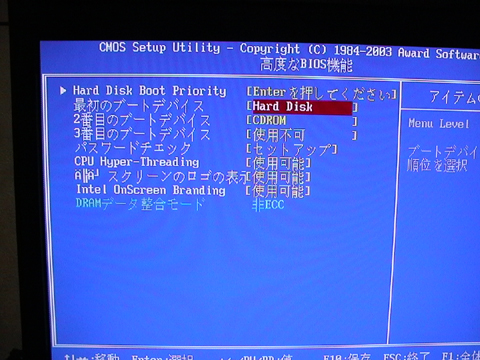

まず、Windowsインストール時に「最初のブートデバイス」を
「CDROM」としていたのを、「Hard Disk」に変更します。

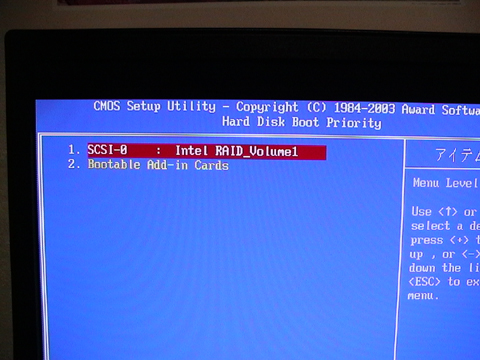

「Scsi-0：Intel RAID_Volume1」を選択します。

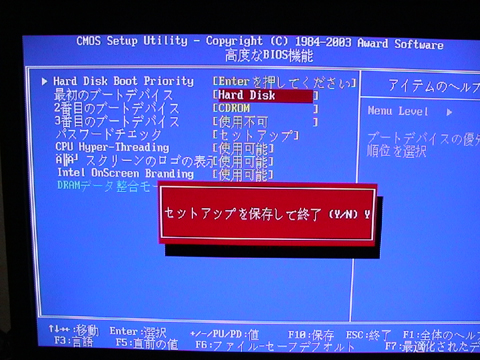

セットアップを保存して終了します。
WindowsXPセットアップが継続されます。
ふたたびセットアップCDを要求されたところで、
再度、CDをセットします。
