まずは局発の原発振で四苦八苦

９月某日　　５Ｇとあわせて１０Ｇも固定用設備を作ることを決心する。で、とりあえず５Ｇにとりかかり、例によって悪戦苦闘することになる。

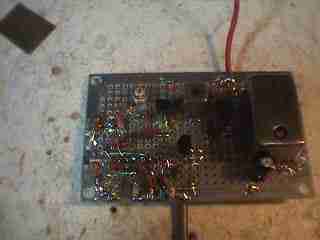

１０月28日　「１０Ｇの局発にドレークではＣ／Ｎが悪いだろう」などとだいそれた事を考え、水晶発振から逓倍した局発をつくることを考える。ちょうど７０Ｍの水晶発振モジュール（通信用）がジャンクからとってあるので、これを使うことにした。こいつを高周波用らしき穴明き基板に組んだ。

　ＯＳＣ（７０Ｍ）−ＭＵＬ（２８０Ｍ−ＭＵＬ（１１２０Ｍ）−ＭＵＬ（２２４０Ｍ）
　モジュール　　　2SC2026　　　　2SC3358　　　　　　2SC3358

うーん、どうかな？？と思って出力をはかると、なんと０．５ｍＷ　あらあら、全然足らないジャン・・・。

　その後もキャビティで組んでみた。８セクションに・・・

　２２４０Ｍ　ＩＮ−ＡＭＰ（２２４０Ｍ）−ＭＵＬ（４４８０）−ＭＵＬ（８９６０）−ＡＭＰ（８９６０）
　　　　　　　　　　ＭＭＩＣｘ２　　　　　　ＦＳＣ１１ＬＧ　　　ＭＧＦ１３０２　　　ＭＧＦ１３０２

　槇岡さんには「豪華なステージ構成ですねぇ、発振しなければＯＫでしょう」と言われたのだが、案の定、発振、発振、またまた発振・・・。トホホホホ。

１０月30日　「うーん、これはどうも役不足だな」と水晶発振を断念。ドレークＰＬＬを再び投入することにした。以前、２．４Ｇ−ＡＴＶ用に改造したものを再改造する。水晶をとりかえて、２逓倍基板を組みこみ、４４８０Ｍで７ｍＷ程度の出力が出る。（Ｃ／Ｎ３６ｄＢ程度）これを逓倍してみよう・・・。

次は逓倍しなくちゃね・・・

１１月某日　「２逓倍部」の基板をエッチングしてみた。ハムジャーナルのＪＡ１ＥＰＫ　ＯＭのものを｢参考」にしたのだが、当然ながら原典のようにちゃんとは作れないので、「イイカゲン基板」となる。１３０２一段で逓倍･増幅となるらしいのだが、私の腕では逓倍･減衰となってしまう。でも、逓倍の基本原理はなんとなくわかってきた気がする。それは・・・
　「ゲート側はともかく出力最大になるようにスタブを調整する」「ドレイン側に基本波のトラップをいれてストンと落ちるように調整する」「特に出力側のカップリングコンデンサは、０．５Ｐ程度にして低い側が通りにくくする」という事だ。このドレインのトラップが効いて来れば、基本波の通りぬけは３０ｄＢ近くは落ちるようだ。でも、このままでは出力足らないなぁ・・・

１１月某日　そこでマキ電機におじゃまして、二石の１０Ｇ用プリアンプ基板を購入した。これにＮＥ３２９Ｓ０１を二つのせて、一段目に逓倍、二段目に増幅としたら足りるだろう。特に重要となる一段目のドレインのスタブは、百円ショップの銅箔テープを細く切って張りつけてから、トリミングすることにした。最初はやたら景気よく出力がでるのだが、こいつは基本波（４４８０Ｍ）。スペアナで見て、ドレインのスタブをいじると、ストンと４４８０が落ちた。はかると、８９６０Ｍで約２０ｍＷ出ているので、これ以上出してもダイオードミクサーを飛ばすだけなので深追いはやめておいた。

１１月２５日　ＳＨＦ技術アドバイス講習会の日だ。逓倍を持ちこんで本当に８Ｇが出ているかどうかを見ていただいた。ちゃんと出ていたのでホッと一息。

さて問題はミクサーだ・・・

１１月３０日　固定用５Ｇが一応できあがったので、１０Ｇもがんばるべぇ、と気合がはいる。で、局発の次はミクサーが問題だ。５Ｇはここでのロスが大き過ぎた。
１）試しに前に巣鴨のフリーマートで買ってきた２４Ｇまで使えるＤＢＭを試してみたが、やはりロスが多いようだ。そこで・・・

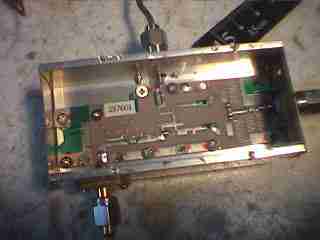

２）ＰＡ部には、前にオークションで仕入れておいた１４Ｇのジャンクを使うことにしてあった。こいつはハムジャーナル１００号で紹介されたジャンクの一式で、なんとそこにはダイオード二本をつきあわせたミクサー部や１４ＧのＢＰＦ部もついている。このミクサー部をハサミで切り出して、ケースに入れてみた。１４Ｇ用だから１０Ｇでも使えるだろう　てな思い込みだ。
　これで受信の接続にして、前に直下用に作っておいたプリアンプをつけて調整すると・・・おっ、現用のトランスバーターよりも簡易マーカーが遠くまで聞こえるぞ！！これなら受信感度は十分だ。　同じミクサーを送信にも切り替えて使うつもりなので、結線してみたら、これでもそこそこいけそうだ。ふふふふふ、ジャンクは宝だなぁ・・・。

１２月某日　いよいよパワーアンプユニットの調整にかかることにした。ＦＥＴで五段というすごいアンプなのだが、大日方ＯＭから専用のくりぬきケースを譲っていただいたので、安定動作を期待したい。１０ＧのＴＲＶの信号にATTを入れて、スタブを少しずつ調整していくと、最初、１００ｍＷだったのが、だんだんか増えて５００ｍＷまで増えた。これでミクサーをつないで次はやってみよう。

１２月８日　明日は技術アドバイス講習会なので、その前に、ミクサーを送信状態にして、テストしようとした。ん？？？・・・が、なんだか変だ。

ぎゃっー！！！　1.2Gの送信から先にＡＴＴがはいってないじゃん！！だ、ダイオードが死んだぁ！！！！　名実ともに真っ暗になった晩であった。

１２月９日　技術アドバイス講習会に調整途中のアンプを持ちこんだ。だいぶん、追いこんだつもりだったのだが、槇岡さんにかかるとまだまだ出るからすごいものだ。なんと１ｗ以上でるようだ。恐ろしい・・・。多分、このアンプで１ｗＯＶＥＲはオリンピックデータ―ではないかと思う。しかし、昨晩飛ばしたダイオードを思うと心中は複雑である。講習会のあとの忘年会でも、目の前のカニの具がダイオードにチラチラと見えたりしたことは言うまでもない。

なんとか復活！！そして完成！！

１２月１０日　ローカルの大ＯＭ宅を尋ねて、使えそうなダイオードを譲っていだくことができた。これでなんとか復活できるだろうか。

１２月１１日　バラックでのテストでは、ダイオードミクサーにアンプをつないで１Ｗがでる事を確認した。さらにＢＰＦをミクサーの後に入れてみたが、これでも０．８ｗ程度は出せそうだ。うーん、あとは切り替えも作ったほうがいいかな。

１２月２３日　マキ電機におじゃまして、ポジスタを入手してきた。５ＧがどうもＱＲＨするので、１０Ｇだともっとすごいことになるだろう・・・という事で、局発の基準になる水晶にかぶせることにした。かぶせてみたら、周波数が今までとだいぶんかわったが、ＴＣＸＯマーカーが安定して聞こえるようになった。

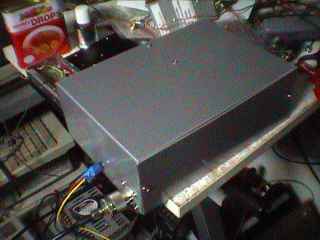

１２月２７日　がぜんやる気が高まって、ケースを買ってきた。アルミ板二枚を使って、送信アンプ・受信アンプ･ミクサーユニットなどを固定し、その二枚の間に切り替えやバイアス電源回路、同軸リレーをいれるようにしてみた。また、どうせ直下用なので、無駄なスイッチは省略し、出力は直接にセミリジットが突き出して、ホーンにつなぐようにしてみた。コネクタ一つでロスは増えるものねぇ。うーん、なんとかこれでできたのだから、あとは実戦テストをしたいなぁ。

１月４日　　ＹＡＭＡ−ＭＬを見ていたら、ＪＳ１ＵＶＨ大矢さんが丹沢に移動するというのでワッチしていた。ほどなく、元気な声が聞こえてきたので、２．４Ｇで交信。続いて５Ｇでも交信した。前回、１０Ｇが机の上に置いたトランスバーターにホーンアンテナだけでもＦＳで交信できたのを思い出して、御願いして１０Ｇの準備をしてみた。　ドキドキしながら送信すると、「はいはい来ているよ。ＦＳ」という事で送信はＯＫ。受信もホーンを微妙に動かして、隣の家の壁に向けるとＦＳになった。
　おお、これで動くぞ！！アンテナは２２ｍｍのアルミパイプで作ったホーンに、秋月のインテルサット用のＬＮＢについていたデュアルモードホーンを無理やりつけたものを使ってみた。これでそこそこゲインも期待できるはずだ。

　さーて、あとはタワーを建てて、直下にあげるばかりなり！！
