固定に２４Ｇを・・・
なんて大それた事を考えたのには、理由（？）がある。話はアンテナをタワーに上げた時にさかのぼる。５Ｇが７５ｃｍのオフセット・パラボラ（いただき物）、１０Ｇが４５ｃｍオフセット・パラボラ …うーん、これでは重さがあまりにアンバランスだよ！！ 手持ちにもう一つ４５ｃｍがあるんだけど…。じゃあ、２４Ｇ用としてとりあえず、アンテナだけダミーとして上げておこう！！ ・・・という事にしたのである。
で、去年の６月頃には調子よく、｢年内に二台をしあげます」なんて豪語していたのだが、作ってみるととんでもない…。というわけで、年内は一台目が一応箱に入っただけで終ってしまったのだ。以下、のろのろと製作が恐る恐る進むことになった。
目次
まず、局発の製作がポイント その１
12月某日 製作開始。だいたいトランスバーターというのは、局発がいつでも大切だし、トラブルの原因も大半は局発にある。（えーと、いままでの私の「失敗記録」を見ていただくとわかるはず・・・）で、まず、局発を作ろう となった。
今回は、実はマキ電機にてＴＣＸＯを購入してある。２４Ｇを最初から二台目も作る予定だったので、以前、マキ電機でまとめて作った奴を買っておいたのだ。・・・と言っても、これ自体はいいお値段（６Ｋ円程度？）ではあるのだが、頼むことを考えたら特価である。56.875Mhzのものなので、基板上で×２ ×２ ×５してやって、１１３０Ｍｈｚ台を取り出すことにした。
構成としては、
ＴＣＸＯ−2SC2026 ×２ − 2SC2026 ×２ −ＦＪ ×５ −ＢＰＦ −ＦＪ ×１
というステージである。
が、問題はこれを例によって高周波基板（片面ベタアースの穴明き基板）で組もう…というＥＡＳＹ−ＧＯＩＮＧな本心である。最初の段から順順に組んではテスト
…とやっていくので、この方法がやりやすいのだ。ただ、大分、今までの工作で懲りているので、 １）最短距離でアースするため、裏面のアースはスルーホール状にしてとる。 ２）Ｔｒの入力・出力の間には、アースでの緩衝帯みたいなのをつける。 程度のことはしている。また、１００Ｍ台でスプリアスを抑えない限り、最後までついてまわるので、１００Ｍ台はマキ電機のモノコイルを三段副同調、２００Ｍ台は２段とした。その後が１１３０ＭのＢＰＦなので、まあまあ綺麗になるはずである。
それでも、アホみたいなことの繰り返しである。
１）最初、ＴＣＸＯから１０ＰＦでベースに受けたら、さすがに容量が不足だったので、１０００ＰにＩした。
２）二段目のＴｒのベースへの入力をコイルの二次側にしたら、どうも信号がロスするので、コンデンサでホットエンドから結合した。
…てな具合で、組んでいった。

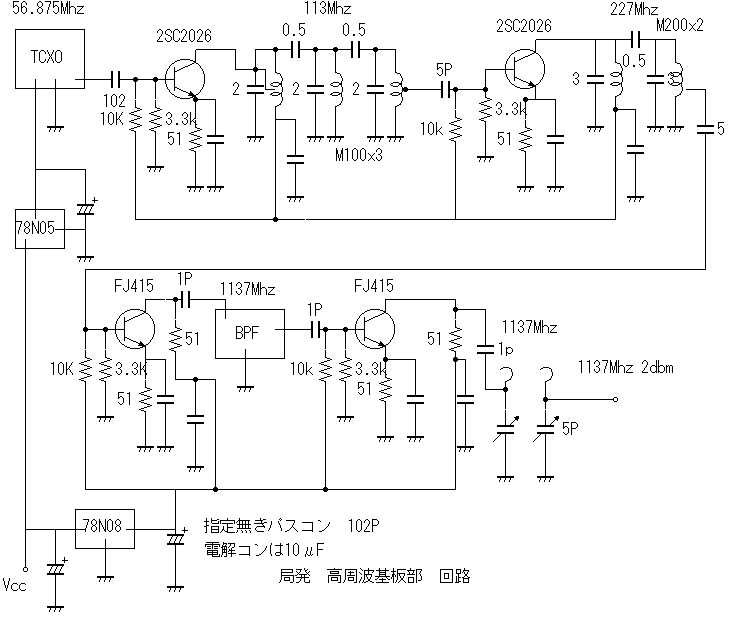

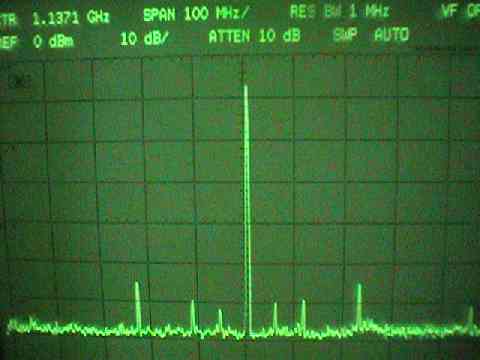

この結果が右側のスペクトラムである。 出力が１．５ｍＷ−２ｍＷなのが問題だが、まあまあという所だろうか。 →回路図はこちらにあります。（jpg）
次は１１３７Ｍから２Ｇ台への逓倍である。今回は、２Ｇから１１Ｇ台への逓倍には、西新潟クラブのＹＱＰ−ＷＥＢで紹介された五逓倍基板を使うことにしたので、２Ｇ台で１０ｍＷ程度がほしい。さーて、基板もないしどうするかなぁ・・・と考えて、ジャンク箱をあさったら３セクションのキャビティが出てきたので、結局、これで逓倍と増幅を組むことにした。構成は・・・
１１３０Ｍｈｚ台 − ２ＳＫ４０６ ×２ − ２ＳＫ４０６ ×１ −２Ｇ台
という具合である。さて、キャビティ細工には、やはり１００Ｗのコテが良い。冬のキャビティ細工はなかなか暖かくてよいものである。（夏は・・・やっぱり辛い）最初に仕切りをつけて、隙間に半田を流す。それからベタコンを仕切りにはんだ付けするまでは１００Ｗの出番である。あとはＦＥＴをつけ、配線してできあがりである。
で、作って動かしてみたら最初、どうも０ｄＢｍ（１ｍＷ）程度しか出てこなくて焦った。が、中をあけてみたら、あらら、逓倍ＦＥＴのゲートの線が共振棒からはずれていたのだった。これをつけてチューンをとったら、めでたく１０ｍＷの２Ｇ台が出てきた。これをスペアナで見ながら、前段をチョロチョロといじってスプリアス最小にしていく。

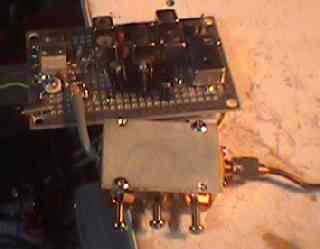

・・・てな事で、右のようにできあがった。

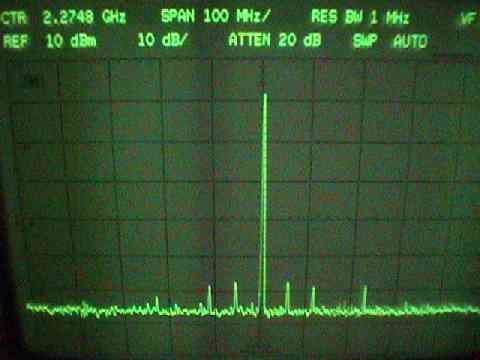

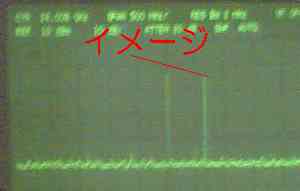

ここまでのスペクトラムは・・・右のような感じである。(スペアナには外に１０ｄＢのＡＴＴがつけてある。）

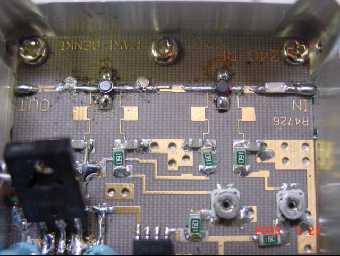

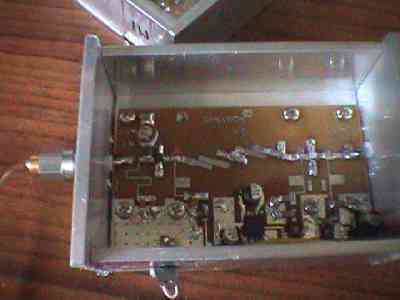

続いて、２Ｇ台から１１Ｇ台への逓倍である。今回は、西新潟クラブのＹＱＰ−ＭＬにて知った、五逓倍基板をセブロンさんから入手してある。この基板、構成としてはゼロバイアスでのＦＥＴでの逓倍−ＢＰＦ−アンプとなっている。ちょうどドレーク改造用５Ｇ基板と同じような勘時なのだが、アンプにバイアス回路も必要なので、一枚の基板となっている。逓倍段のＦＥＴには、何を使おうかと思案したが、ＮＥ３２１０Ｓ０１を使うことにした。アンプも０１でもよいのだろうが、手持ちの関係で２ＳＫ４０６を使うことにした。
が、一番の問題は、この基板を板だけ買って、基板を納める入れ物を買わなかったことである。こりゃあ、いかん・・・。タカチのＵ字アングルをゴリゴリと切って、。横にアルミ板をつけて…とやるのだが、いやはや、こうした工作が一番苦手である。特に厚さ３ｍｍ程度のアルミアングルの横に２ｍｍビスのタップ穴を切るのはどうにもイーカゲン工作な私には向かない。でも、ヒーヒーといいつつ、なんとか現物あわせでやってみた。・・・まあ、止まったからよしとしよう。でも、なんでも低温用アルミ半田というのがあるらしいから、次はそれにしてみようか・・・。
さらにＳＭＡコネクタを取り付ける穴をあけ、取りつけ穴にタップを切ったのだが、またまたポキン！！という恐怖の音がして、我が家の２ｍｍタップは在庫がなくなってしまった。トホホホホ。この手の金物工作は、本当に辛い・・・。（って、やっぱりこんな事ではミリ波なんてできないよなぁ・・・）
さて、でも、箱ができてしまえば、後はさほどやっかいではない。基板を組みこみ、電圧テストをしてからＦＥＴを取りつけた。調整は、スペアナを見ながら、逓倍段の入力トリマで目的信号が強くなるようにする。次にアンプのバイアスをいじると１１Ｇがガツンと強くなった。（最初はショボくて焦ったが、アンプが止まっていたのだ。）三番目にスタブをつけるのだが、私の場合、逓倍段からＢＰＦへの入り口に一つ、ＢＰＦのセンターに一つ、アンプ部のゲート前に一つ の合計三つとなった。特にＢＰＦの真中がとてもシビアだった。１ｍＷから１０ｍｗへ、１０ｄＢくらいの違いがスタブの微調整で出る感じだった。

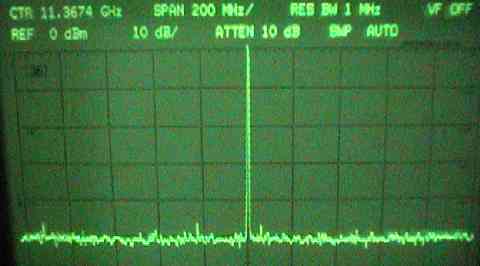

ともあれ、スペアナで見て右のような具合になったので、よしよし！！ 都その時は思った。

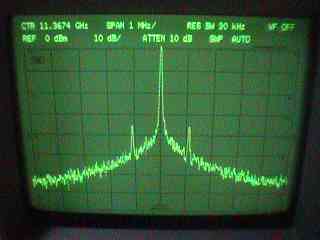

が、「なんだか順調すぎるなぁ」と思う方も多い（？）だろう。トラブルがないなんて？？？ ・・・・でも、やっぱりトラブルはついてまわっていた。ここまでできたできたと喜んでいて、翌日、ふと気がついたのだ。スペアナのスパンを狭くしていったら・・・・
あらららら？？？なんだこりゃあ？？？
ふーん、こりゃあ、変だぞ・・・ という事で考えた原因は・・・「そう言えば、昨晩、三端子レギュレターを基板につけたんだよね。あれが発振しているかな？？」という事でした。 が・・・→そこで、滅多に使わないオシロで電源ラインを見たが、発振してない模様。
変だな…と調べていくと、どうも最初の２ｓｃ２０２６のステージでの同調がずれるとスペクトラムが綺麗になる。あらららら？？？ という事で試行錯誤すること数時間。ついに原因判明。それは２００Ｍ台への逓倍トランジスタが異常発振気味だったのだ。このベースへの結合を１０ＰＦでやっていたのだが、５ＰＦにしたら異常発振気味なのは止まった模様。やっぱりブレッドボードはなかなか厳しいようで…。ボリボリ。

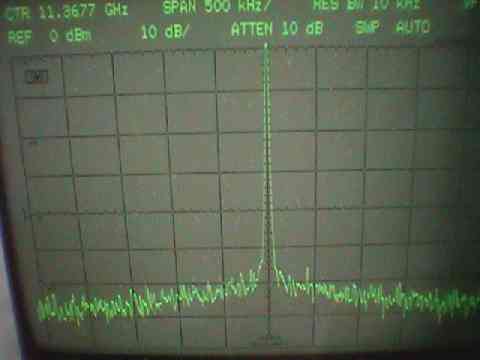

かくて、できた11Gは次のような具合となった。
さて、次はＴＲＶの構成を考えてなくちゃなぁ・・・。（行き当たりばったり な奴！！） もう一枚マキ電機のワンボードを使って作るか、それとも手持ちのＤＢＭとパソリンクのジャンクを使って作るか、迷うよなぁ・・・。

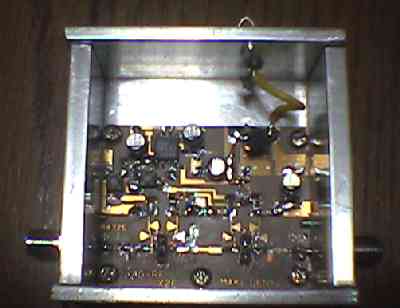

さて、しばしの正月休みをはさんで、（正月は実家まわりで忙しい…？）仕事始めの６日に、川崎へと詣でて、２２Ｇ台への逓倍に使う24G用二石基板を入手してきた。箱をゴリゴリとＵアングルを切って作り、なんとか入れ物を作ってから、配線して、夜にはみかけはできあがった。ガ、問題はここからである。

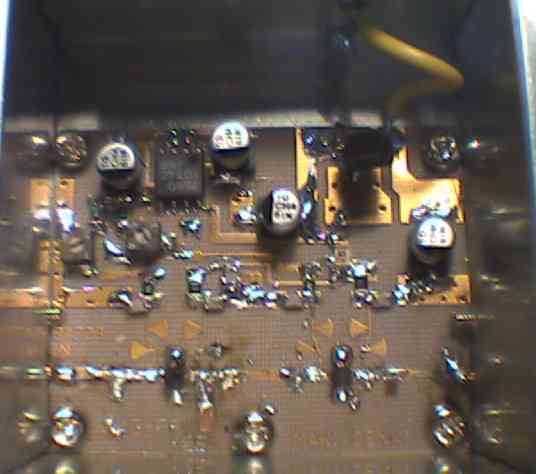

今回、２ステージのＮＥ３２１０ｓ０１を使っているが、一段目を逓倍としてゲートへの結合コンデンサを基板のパターンから１ＰＦへと変更してある。これで二段目をアンプとして、１０ｍＷはほしいなぁ、というのが目論見である。
が、さすがに２０Ｇ台ともなると、なかなかそうカンタンには動いてくれないようだ。１１Ｇを入れているのに、なぜか１８Ｇ台にスプリアスが出たり、（スプリアスを増幅したらしい）１１Ｇのトラップがなかなか効かずに２２Ｇが増えなかったりして、２２Ｇ台はまだ１ｍＷ程度のようだ。最新スペアナも、このあたりは外部ミクサーをつけているので、レベルが相対的にならざるを得ない。うーん、まだまだ大変だなぁ…。
1月１８日 久しぶりに局発逓倍段の調整にチャレンジする。 なんで「ひさしぶり」かと言うと、ＡＯ−４０に寄り道していたから、というのが表向きの理由。ただ、実際は「一杯やったら２０Ｇ台のスタブをいじってはいけない」という家訓の結果（？）である。さらに、明日は講習会なので、｢困ったどうしようもない」となきつくか、それとも「こんなんでいいでしょうか」と持っていけるか・・・まあ、学生のテスト前日みたいなものなのである。
で、今日は土曜日で仕事をして帰ったら１５時。それからいろいろやっていって、夕方になってから、１１Ｇからの逓倍を再度やってみた。
まず、今日は一段目のドレインにスタブをつける。５ｍｍ程度だろうとあたりはつけてあるので、その程度に切った銅板を何度も作りなおして、半田ごてでドレインの出口につけ、１１Ｇ台の出力がストンと落ちるように探すのだ。が、これがとてもクリティカルで大変。一時間ほどかかって、なんとかＩＮ １０dbmがＯｕｔで-20dbm程度に落ちた。
さて、次は２２Ｇ台の出力が最大になるようにすることだ。一段目のドレインで少し離れた所に小さなスタブがつき、二段目のゲートにもつけた。でも、これではせいぜい１ｍＷ程度しか出てこない。２２Ｇは外部ミクサーで見ているので、絶対レベルがよくわからない。そこで、ある程度調整したら、ＨＰ４３２Ａ／８４７８Ａでつないでみることにしている。これだと、ある程度の誤差はあっても、ある程度の参考にはなる。て、これだとまだ１−２ｍＷなのだ。
うーん…??? で、ふと、出力のＳＭＡコネクタから出ているピンの上の部分にスタブをつけてみると、ガーンと出力が増えた。いろいろやってみたが、これが確かにそうみたいなので、固定して計ると８ｍＷ程度出ている。これならば、そこそこ使えるのではないだろうか。
さーて、次はＴＲＶの本体をどうするか、考えなくちゃねぇ・・・
１月１９日 今日はＳＨＦ技術アドバイス講習会。ここまで作った局発を持ちこんで、みていただいた。が、川崎の空気を吸ったら（？）、化けの皮がはがれたのか、異常発振が始まった。が、ダマシダマシ、最後の逓倍・アンプの具合を見ていただいた。
その結果、昨晩つけたピン上のスタブは取り去られ、ピンから伸びるヒゲが付けられた。これは槇岡さんによれば、「１／４λのカップリング部がミスマッチになっているので、これで補正する役割を果たすと思われる」との事だ。また、異常発振はどうも５逓倍段の問題らしい…という事までは確認した。帰っていじってみたら、やっぱり発振する。どうしてこう気まぐれなんかねぇ・・・ 昨晩までは発振しなかったのにねぇ。
１月２７日 今週末もおでかけとＡＯ４０で終ってしまいそうだったが、夜になってからゴソゴソと固定用２４Ｇの局発いじりを再開した。
先週は、１）「２Ｇ→１１Ｇ段」あたりで異常発振する、 ２）さらにどうも２２Ｇ段で時々お化け（自己発振だろう）が出る…といういつもながらのパターンで止まっていた。
で、まず２２Ｇ逓倍段のセルフは手を近づけて見ていると、逓倍の一段目のようだ。考えたらここはゲート側は１１Ｇなのに、ゲートラインにあるパスコンは２４Ｇ基板のままだったので、ちょっと少ないかなと思いつつ、この基板のパスコンの場所に４７Ｐのパスコンを加えてみた。これでほぼ止まった感じだ。
次に難物の５逓倍基板の異常発振。そういえばネジが一本ついてないな…とネジを立てようとするとピコピコと発振。うーん、逓倍部の発振かぁ…。まあ、ゼロバイアスで入力でバイアスがかかる奴だから無理もないかな。で、ネジを増やしたら不思議と出力がガクッと減った感じもする。はて？で、スタブを再調整したのだが、どうも？？？ とりあえず、フルドライブされていると発振しないのでだ落ちると、ゼロバイアスになってかセルフが出る。まあいいかな・・と思いつつ、次に蓋をするとやっぱり発振。そこで蓋にゴムとスポンジを張りつけて三段ほどつけたら、発振はしないのだが、出力がガクッと４ｄＢは減ってしまう。うーん、難しい…。
まあ、これでどうかな？？と２２Ｇ段をつなぐとまたまた発振…。なんでだろと考えたら、２２Ｇ段の入力ミスマッチではないかしらん？？
そこで、１１Ｇの出力と２２Ｇ段の間に豪華にも１２Ｇまでのアイソレーターを入れてみた。すると・・・ピンポーン。発振はピタリと止まった。こりゃあ、やっぱりここの整合の問題だな。 試しに６ｄＢＡＴＴでも止まるのだが、２２Ｇの出力がガッポリと落ちてしまう。うーん、そうか。この状態で２２Ｇ段のゲート側のスタブを再調整したらば、よいのかな？？なんて思ったのだが、もう日付がかわる時刻だったので寝ることにした。残念。
あとは蓋をして出力の落ちる１１Ｇ段をなんとかして、10dbmにすることと、２２Ｇ段の入力ゲート側の調整かな？？ まあ、アイソレーターを入れておいてもいいんだけど…。できたら回収したいものねぇ…。（ケチ…）あっ、そうだ。２２Ｇ段にも蓋をしてちゃんと動くかどうか…という関門があった。まだまだ道通し…。
１月２７日 槇岡さんが２４Ｇ用アンプを２逓倍に改造したもののＪＰＧを送ってくれた。それを見ると・・・うーん、やっぱり入力部のスタプが怪しげだ。あれはいらないかな…と思う。が、今日は深夜帰宅でいじれず、地団太を踏む。
１月２９日 今日は２２Ｇ逓倍段入力部のスタブを取り去ってみた。出力はかわらず、しかし、前よりは発振しにくくなったようだ。ただ、やはり不安定なので、アイソレーターを入れたままにしておいた。これでＨＰ４３２Ａでコネクタをいじると８ｍＷ程度になるので、とりあえず手持ちのＤＢＭをば２２Ｇの先につないでみた。

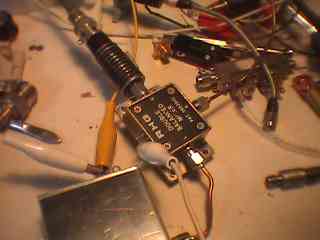

ＲＨＧのＤＢＭで24Gでも使えるという事で購入したもの。これに２０ｄＢのＡＴＴを介して１．２Ｇを入れてみた。で、ＬにＬＯ Ｒに１．２Ｇ Ｘを出力として見てみたらば…一応、２４Ｇは出てきます。が、ＡＴＴ２０ｄＢとして見て-40dbm程度（推定）。
うーん、ちょっと少な過ぎるぞもう１０ｄｂ程度出てもいい気がするのですが？？？これでＢＰＦをつけて、アンプ２段を二つ入れて、実用範囲の出力になると思っていたのだが、甘かったかな？？
さて、ＬＯにやや不安を残しつつも、固定用２４ＧをMIXERにとりかかることにした。で、ＤＢＭが思っていたよりもロスが多いみたいなので、どうするかと考える。昨晩は、オンエアミーティングを聞きながら、アンプ用の箱をゴリゴリと切ったり削ったりして、作った。しかしどうも綺麗にいかないなぁ…。幸いにも巣鴨のフリーマートでバイテラルというのか、一組のアンプを方向を変えて送受信にて使える同軸リレーを入手したので、・・・
MIXER-BPF-COAX SW−ＡＭＰ−COAX SW−ANT
という感じになるのかな、と思うのだが、問題はMIXERとBPF。
そこで考え付いたのは…
１）５ｍｍ角の真鍮パイプにダイオードを外部ミクサー風にさしこんでやりシングルミクサーにする。５ｍｍ角では遮断導波管になるので、そのままBPFとしても使い、ネジを5mmおき位で入れてやって、BPFを兼用して信号も取り出す。
２） １）のパターンでもう少し太い角パイプや２４Ｇで使える導波管にて作ってやり、空洞共振器を一段作ってやる。
３）基板をなんとか調達してダイオードでシングルかアンチパラレル風のミクサーにする。
４）今のＤＢＭであとはＢＰＦなどを別に作ることで考える。
さーて、どれからやってみたらいいかなぁ？？
１月３０日 晩になって「ひょっとしてＤＢＭの使い方が違うんじゃないか」と思い出した。ＲＨＧのＤＢＭの資料があったぞ…と探してみたらば、横文字でよくわからないもののでてきた。それを見ながら蓋を開けてみたら・・・
あらら、今まで２４ＧをとっていたＸと表示してある端子には、なんと大きなチップコンで結合してあるじゃん・・・。こりゃあ、この方向がＩＦだったのか…と発見(?)
で、Ｌからローカル ＸからＩＦを入れたらＲから推定-17dbm(IF0dbm)が出てきた。試しにＩＦを10dbmにしたら、２４Ｇは-10dbmとなりこのあたりで飽和した感じだ。これならば、アンプを４段（２Ｘ２）すれば、５０ｍＷ弱程度までにはできそうだ。なるほど端子が違ったらダメなはず。ただ、それでも変換損失にして17-20db近くある計算になるが規格を見る限りは、１８Ｇまでが本当のようなので、２４Ｇだとそんなものだろう。やっぱりＤＢＭにするとロスは大きいようだ。
＃でもメリットってあるかねぇ。ＬＯの抑制もそんなにはない感じがするのだが？？ＤＢＭのメリット はてなんだろう？？
さて、これでまたまたMIXERを別に作るか、これを使ってＢＰＦだけ作るかを迷うことになった。まあ、いろいろゴミを作っては組み合わせてみるのが目的みたいなものだから、やってみればいいわけだが。＊その後、テストしていると、どうもこの信号レベルはうそ臭い気がしてきた。どうももっと少ないかも知れない。
２月４日 しばらく開いたのは、入試という奴で忙しかったからなのだが、今日は代休なので、久しぶりにいじることができる。
で、ミクサーとＢＰＦ というあたりをいじろうかと思っていたのだが、先にアンプを作ってみる事にした。なせかと言うと、アンプはどうせ必要だし、基板がある。それにＢＰＦなどを確認するのにもアンプがついていた方が良い。さらに、アンプの周波数特性がどの程度かという事によって、ＢＰＦに求められる切れ方が大きく違うのだ。
てな事で、今日はまずアンプを入れる箱を作る。これがまた、「イーカゲン工作」な私には苦手の極みである。タカチのアングルを切って、蓋の部分を厚めのアルミ板を切って作る。そして、とめる穴をあけて、タップを切って・・・と書くのは簡単だが、なかなかあわない。ひーこら言って、数時間かかってやっと箱ができた。次はＳＭＡの穴をあけて、コネクタをつける。これもまたタップを折ってしまったりして、大変な思いだった。とほほほほ。
さて、いよいよアンプ基板を調整だ。その前に、基板にＦＥＴ以外をとりつけて電圧をかけてバイアスをチェックする。ＯＫだったら石をつけて、箱に取りつけた。いざいざ調整・・・。
しかし、なんとＡＴＴになってしまう。バイアスを可変してもなかなか増えない。入力部からスタブを調整していくのだが、まあ細かいので神経が疲れる。で、なんとか３ｄＢほどのゲインになったのだが、どうにも少ない。うーん、なんでかなぁ？？ とこの日はくれていった。

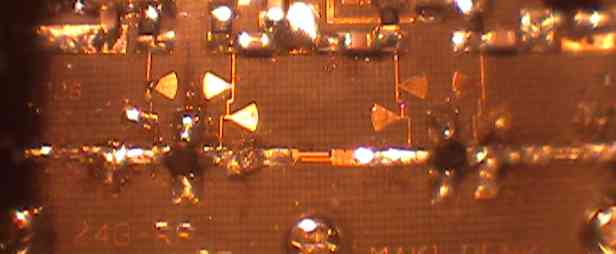

２月５日 昨晩は苦労したが、結局劇的にはよくならなかった。そこで、「ＳＭＡのコネクタが臭いのではないか」と決めつけて、交換してみることにした。ＳＭＡコネクタが最近、池田さんに少なく、仕方がなく秋葉で買ってきた「無印新品」にしてあったのだ。でも、どうも気に入らないので、刻印のある中古ＪＵＮＫはずし品をつけてみた。コネクタ一つ と言ってはいけない。２４Ｇはコネクタ一つで３ｄＢも５ｄＢもロスしたり、消えたりするようなのだ。するとその甲斐あったのか、調整すると前日よりはゲインがでるような感じだ。でも、「あとちょっと」といじると、悪くなり、一進一退で終ってしまった。うーん、アンプしないアンプに発振しない発信器はつきもの とは言ったものの・・・マイッタマイッタ。
＃上の写真をＹＡＭＡ−ＭＬで流したら、槇岡さんより「スタブが大き過ぎるねぇ。もう一度、全部とってからやりなおした方がよいよ」等、数点のアドバイスをいだきました。確かにこれじゃあ大きいんだよねぇ・・・。ボリボリ。

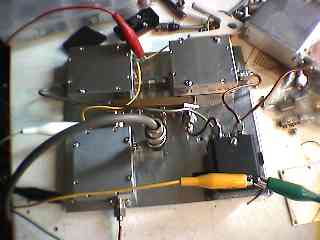

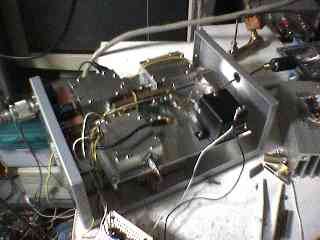

２月７日 今日は河岸をかえて（？）、局発部をアルミ板に取りつけてみることにした。これならトラブルになることもないだろう…と高をくくっていた。ところが、やっぱりまたまた発振が始まってしまった。２Ｇから１１Ｇへの５逓倍部がやはり発振しているようなのだ。いろいろやってみるのだが、どうも安定しない。ﾄﾎﾎﾎﾎ。でも、今日はこれから部活でワカサギ釣りに行くので、でかけなくちゃいかん・・・。後ろ髪をひかれながら、自宅をあとに夜行列車に向かった。
２月８日 夕方、ワカサギ釣りから帰ってきた。で、夜行列車の中で一つひらめいた事があった。
「そう言えば、蓋をした時に、安定していても、２Ｇからの逓倍部 入力部の蓋を押すと発振するぞ」「逓倍部の横のネジにドライバーを立てると、発振するぞ」
「あっ、ひょっとしてアレかもしらん？？！！」
「あれ」じゃわからないですね。２Ｇ入力部に調整用に入っているトリマーなのである。あれの足が短く切り詰めてなかった気がする。ひっょとしてあれがループを作っている原因じゃないかな？？
そう思うと、本当は夜行から飛び降りて帰りたいのだが、まさかそんなことはできるはずはない。えっ？遊びじゃないかって？？こりゃあ、お仕事なんです。私しゃ、野外活動部の顧問なんでして、部員諸君が行こう と集まった限りは、嫌でもお付き合いしなくてはならんのですな。てな事で、松原湖で氷の上でのワカサギ釣り。釣果は・・・厳しいものでしたが、まあ、ボウズは逃れて顧問の面目はたった模様だ。
で、帰宅して、さっそく、トリマーの足を最短にしてみた。どうかなぁ？？ と動かすと・・・どうもアタリのようだ。ずいぶん安定してきた。まだ何かの拍子に発振することがあるのだが、しばらく様子を見ることにした。いやはや、単純な問題だったんですねぇ。
２月１５日 週末である。が、仕事で帰ったら夕方だった。でも、明日までになんとか２４Ｇアンプを再調整しよう・・・とスタプをはずしてとりかかった。「スタブが大き過ぎるんだ」との指摘があったので、せっせとハサミでスタブ用のリン青銅を切るのだが、小さくなったと思うと、ポロッ・・・ああああ、どこに落ちたの？？ とていう世界である。とほほほほ。
とりあえず、なんとかやってみたのだが、ゲイン２ｄＢ程度に落ちてしまった。とほほほほ。
２月１６日 今日は、技術アドバイス講習会である。 ＣａｌＡＭＰのＮＦ測定の後、アンプを見ていただくと、「まだスタプが大きいね」との指摘。うーん・・・絶句。
で、真中の二段目ゲートの奴は生き残ったが、他はあっさりはずされた。どうしても、小さいスタプになれていないので、大きいのをつけて出そうとしてしまうのである。大きくても確かに１／４λのものは３／４λでも高周波電位としてはあうのだろうが、結局、ロスが多くなったり発振の原因となってしまうのだろう。で、結局、一段目ゲート、二段目ゲート、二段目ドレインの３つだけで１０ｄＢ以上のゲインになった。
また、電源が５Ｖから発光ダイオードで３Ｖにしていたのだが、ドレインの抵抗があるので、結果的には１．５Ｖ程度になっていた。これを発光ダイオードをショートしても３Ｖ程度になるようで、そうすると15-16dB程度のゲインになるようだ。「これでいいでしょう」という事になった。
うーん、しかし、２４Ｇはやっぱり難しいなぁ・・・。で、もう一つ、ニ段のアンプ基板を入手して、組みたててみることにした。今度はケースは作るのが大変なので買うことにした。こっちの方が高いんだよねぇ。
２月１８日 さて、今日はＳＭＡのコネクタを分別してみた。ＨＲＭ とあるヒロセの奴については、ＷＥＢでカタログが出ている。それを見て、１８Ｇまで使えるものを探すと、ゃっぱり意外と少ない。ポチッとへこみのあるノープランド物はダメ 秋葉で買ってきたピカピカ新品ノーブランド物も忌避した方がよい・・・ジャンクでもやっぱり１８Ｇ非対応なものもあるようだ。
ただ困ったのは、ヒロセ以外のコネクタだ。刻印のある奴はよいような気もするのだが、ＷＥＢで検索しても、カタログは出ていなかった。さーて、どうだろう。大丈夫かなぁ・・？？まあ、使ってみるしかないかな。で、４穴の奴をケースに取りつけてから、はみ出した部分をカナノコで切ってみた、意外と簡単に切れたので、これからはこの手でやってみよう・・・。
石は今回はNE3210S01-FHX35LGとして、パワー部に使うことにしようと思う。さて、どこまで出るかなぁ。
3月15日 ずいぶんご無沙汰してしまった。なにしろ、どうもこのところ。、『副業』(?)の仕事の方が割と忙しかった上に、その他の事でも二月の末から消耗することが多く、さらに『花粉症』なのか、春は不快で疲れるもので、夕飯に一杯やるとそのままドロンと寝てしまう日が続いたのである。『本業』の無線屋さんがこんなにできなかったのは久しぶりだ。まあ、「一杯加減で工作」というのは少なくとも24Gについては無理なので、しょうがない。
でも、明日は川崎に行くので、その前には自分で調整しなくちゃ・・・ という事で、調整にとりかかることにした。
帰ってから久しぶりに明日に向けてコテを持ち、24Gのアンプ調整を始めた。信号源としては、24G TRVを使って、ATT
30dBをかました。ところが、突如、信号が出なくなり、あれれ??とTRVの出力を見ると、これが出ていない。・・・げげっ とチェックしていったらば、なんとLOの増幅部のFET
NE3210S01が一本飛んでいた。あららら。多分、負荷のかけすぎか。11Gなので、01でなくて、MGF1302に交換したら復活した。ドレインに4Vだったので、流しすぎたのだろうか。一瞬目の前が真っ暗になった。でも、しばらくいじりながら考えていると少しはわかるようになっただけ進歩だろうか。今日の場合は、一つもできてないので「釘宮の法則」以前のトラブルだ。

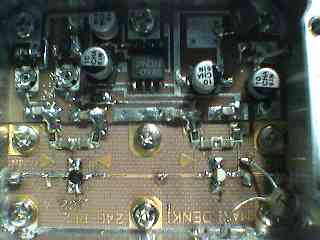

このミクサーは、二段アンプで一段目の入力にLOを入れてやる。(ex 10G/5Gならば、 4480Mでよい。)そして、二段目のFETにはドレイン電圧をかけず、かわりに(?)その出力部かドレインにIFを注入してしまうのだ。1.2G-IFならば、1PFで100mWも入れてやるとよい。すると、あら不思議、0dbm程度のミクサーになってしまう というものである。また、二段目のゲートへのバイアス電圧はかなり出力に影響するから面白い。
