発端…

某日　今日は水曜日なので、ＳＨＦオンエアミーティングに参加しようと思って帰宅した。で、霞ヶ関リピーターを聞くと、そこそこの感度で入感している。でも、なんだか通りが悪い。やっと応答があったと思ったら、無線ＬＡＮの抑圧で半分も聞き取れない、というのだ。こりゃあ、やっぱり直下にアンプをかますかなぁ、と思い立った。

で、製作・・・

５月１０日　平日だけど、夕方、川崎に行ってマキ電機で、２．４Ｇプリアンプ基板を入手してきた。さーて、０１で作って、うまく動くといいなぁ。
５月１１日　ともあれ、はんだ付けをやってみた。７６６０のマイナス電源から始めて、抵抗もだいたいつけた。電圧をテストしてからFETをつけたが、さて？？

５月１３日　ＳＨＦ技術アドバイス講習会。プリアンプを持ちこんで、調整具合をみていただく。ゲイン２４ｄＢ。ＮＦ２．２ｄＢとなった。ＮＦマッチのはずだったが、トリマーだけの方がよかったかなぁ。
　帰ってから、ケースにアンプと組みこんでみた。ケースと送信アンプは、トランスバーター二号機として考えていたものをそのまま使うことにした。FLL３５１−FLL１２０という構成なので、フルに調整されると１０Ｗも出てしまうらしい。だが、私のイーカゲ゜ン工作にかかると、どんなにやっても５−６Ｗ。で、ＢＰＦとＪＵＮＫリレーをつけると法定出力程度になってしまうのだ。ＨＰ−４３２がこういう測定には大活躍する。メデタシメデタシ（？）
　さーて、電源をどうしようかなぁ・・・。ＡＣで持ち上げるか、電源コードを引くか、同軸に載せるか？？？

電源はどうする？？

５月１７日　とりあえず2.4G直下アンプ用に同軸で電源を一緒にのせる部分を作ってみた。前に見せていただいたＪＡ１ＢＷＷ梶原さんの作品を参考に、結合部にはベタコンを使って、銅線をまいたコイルで電源をいれる。最初、テストしたら、信号が-10dBもロスして焦ったが、コンデンサでの接続部分を銅板でかこってやったら、ほとんど気にならない程度のロスとなった。電気は正直だ。

　さて、問題の電圧降下はどうだろうか…と、１５ｍの同軸を通じて、２Ａ位を流した時にどの程度のロスがあるかテストしてみた。同軸は5D2V/15m。細いのは、これでもって２Ｗを２００ｍＷ程度に落としてから、再度、アンプして２Ｗ程度にして出すのだ。ＡＴＴがわりという奴だ。
　すると・・　　電源13.8Ｖ→受信時13.2Ｖ→送信時11.8Vと、やっぱりけっこう電圧降下をおこす。逆流防止ダイオードをへると11.2Vになり、ドレイン電圧は９．６Ｖ。まあ動くことは動くのですが、調整したＰＡの電圧（ドレイン）が１１Ｖなので、気になるなぁ。一から二割は出力ダウンな感じがする。

解決策としては・・・
１）ＡＣを上にあげてしまい、ＤＣ電源内蔵とする
２）ドロップする分だけ電圧を高くして供給する。
３）ドレイン電源に入っている三端子をとりはらうと１１Ｖ程度でちょうどいいかもしれない。

１）が本格派、　２）は泥縄派（要別電源）　３）はケチケチ派　その４）は「ま、いいかぁ」と無視するイイカゲン派　・・・さてどうするべぇか。

５月１８日　電圧ドロップについて、ＹＡＭＡ−ＭＬに書いたら、いろいろな方法を教えていただいた。やっぱり、「ＡＣであげる」というのが正統派らしい。でも、長野のＪＡ０ＲＵＺ関崎さんの方法は、教えていただいて唸った。電源を下から供給するのだが、上での電圧を下に引いてもどしてやり、スイッチング電源などのセンスラインに戻すのだ、とのこと。こうすると、電圧降下を起こすと、その分だけ電圧を下で上げるので、問題はない！！　電源にセンスラインってあるんだ、と思って、ＳＡＧＡＭＩ−ＮＥＴの集まりでＯＶＮさんに聞いたら、「ありゃあそういう負荷での電圧変動を吸収するためにあるんだよ」と教えてもらった。ふーん。そんな方法があるんだなぁ。次の１０Ｇの時はこれを使おう。今回も線をあとからひけば、同じ事ができそうだ。
　まあ、そこまでしなくても今回はなんとかなりそうだが。　

　それにしても、いつになったら上に上げられるかなぁ。

設置、でも一難さってまた…

５月２６日　土曜日なので２．４Ｇのロールコールだ。でも時刻が遅くなったので、ＳＳＢの方で声をだした。するとＪＡ１ＣＹＣ下村さんが、「途中で極端に弱くなるよ」とのこと。あらら、どこかバイアスがおかしいのかなぁ、とＰＡをいじったがこちらは問題ないようだ。ふーむ、トランスバーターの問題かな。

５月２７日　午前中は雨だったが、幸いにも昼にやんだので、夕方になってから今月の課題としてきた２．４Ｇの直下アンプを上にあげた。

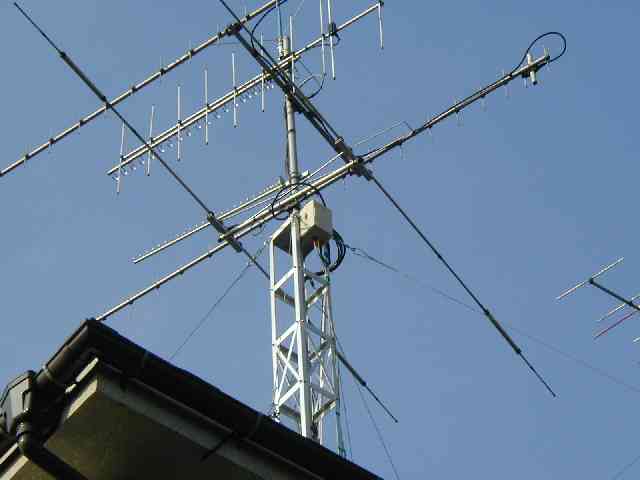

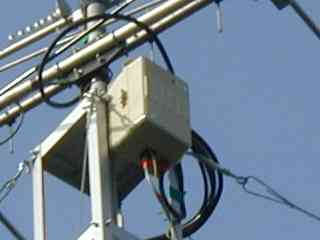

　本体はいつものようにアルミケースに入れ、この状態で二週間ほどキャリコンと強制スタンバイをつけて一週間ほど下でロードテストをやっていた。電源は５Ｄ２Ｖにのせて上まで引いている。これを百円ショップで買った銀マットで多少の断熱効果を期待してくるんでから、未来工業の防水ボックスにいれた。（ＷＢ２Ｊ）これをマストへの取りつける金具もあるらしいのだが、ＤＹＴの類では在庫がなかった。そこで、ハンズで買ってきた金具でルーフタワーへと直接つけてしまった。ボックスから10DFBを1.5m使って、29ELのアンテナまで行っている。
　作業が終わったらちょうど日が暮れて真っ暗。配線をしてからリピーターにアクセスして動作を確認した。でも、まだＱＳＯは相手が出なくてできていない。さーて、これで状況がよくなるといいのですがね。

５月２９日　２．４ＧをワッチしていたらＪＡ１ＣＹＣ下村さんが、沼津のＪＦ２ＢＶＴ　加藤さんとＱＳＯしている。が、うちでは加藤さんは聞こえない。ヤレヤレ…と思って他のことをやっていたら、メインが静かになった。しばらくして、手があいてからＣＱを出すと、下村さんから応答。ＳＳＢをテストすると、やっぱり途中で弱くしか出なくなる。でも、実験中に沼津の加藤さんがブレイクしてくださり、なんと沼津の信号が５８で聞こえた。こちらからはＳＳＢで５２−５３／ＦＭで５１程度だが、ＱＳＯできた。いやーっ、やっぱり直下にしてよかったなぁ。

５月３０日　今日は水曜日、オンエアミーティングに帰ってから出てみた。今日は「今までではいちばんいい」との事で、めでたく、アクセスできた。やれやれ。でも、早く本体を直さないといかんなぁ。

６月３日　やはりトランスバーター本体の調子が悪いので、再びケースをあけた。

　今までの構成はつぎはぎなので、ドライブまでが・・・
1SS99(MIX)−2SC3603-3603-2367-2367-3358-MGF1302X2　　という六段構成で100mWという妙なもの。
　いくらなんでもこれは多すぎるので、3358を撤去。それで調整するとやっぱり今までと同じでＦＭではちゃんと出るが、ＳＳＢは途中でダメ。？？？なんでだ？？とスペアナでレベルをはかるとなんとドライブは出ている感じ。で、ＰＡの電圧をはかったら、なんとかかっていない。あらら・・・。三端子レギュレターの保護回路で電圧が落ちているんだなぁこりゃあ。0904-0905のＰＡなので、フルドライブすると５Ｗも出ねるが、うちでは100mWで２Ｗにして出している。が、電流は結構流れるので調整の時にも、そんな事があった。ででも、調整時にバランスをとったので、大丈夫だと思っていたが…。

　そこで、思い至ったのは「熱」が原因じゃないかという事。三端子をくりぬきケースに固定したので、夏になると熱がたださえ高いのが、もっと高くなり保護回路が働くことになってしまい、こうなったのではないか…。？？？ＦＭだとキャリアが入ったままなので、バイアスの関係から電流はかえって減っていたのかな。とりあえず三端子レギュレターをもう一本をパラにして問題解決とした。しかし、持ち主と同様に暑いのは苦手なようで…。　ボリボリ。

さて、次は５Ｇ／１０Ｇの直下を作って、アンテナと一緒にあげたいなぁ…。
