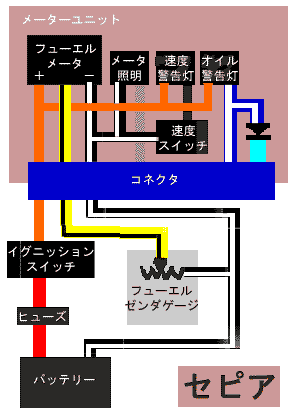

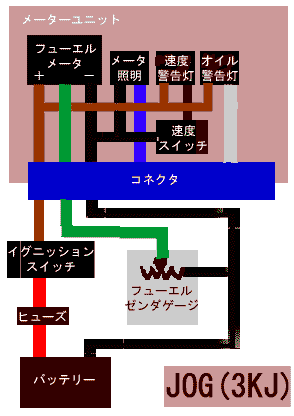

JOG(3KJ)とSEPIAの燃料計配線
セピア ジョグ
●取り扱い説明書にこんなものが・・・

　これは、フリーマーケットにて入手した取扱説明書に載っていたものだ。実際には全配線図が網羅されている。たまたま燃料系の配線について調査する必要があったためこの部分だけ抜粋したものだが、取扱説明書にここまで載っているとは僕自身知らなかったことを恥じるべきだろう。
　因みに、取扱説明書には「ナラシ運転の目安」や「エアクリーナの掃除方法」など、知っておくべき情報がきちんと記載されている。スクータ愛好家としては、重要視するべきだろう・・・
※注、上記配線図は、車体付属の「取扱説明書」より書き起こしたものです。どちらも古い年式用のため、現行機種に対応しているかどうかは未確認です。
report e.asano
