初 級 Tr ラ ジ オ 3 題

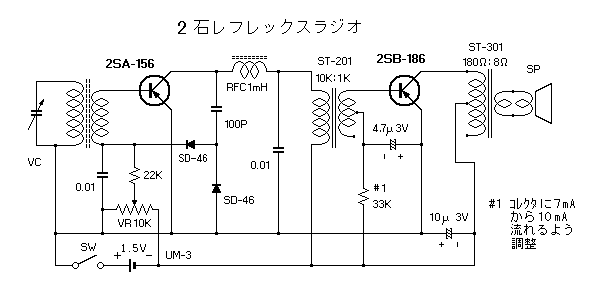

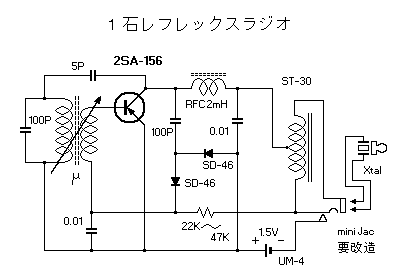

 入門用として以前より広く発表されている1石

2石レフレックスラジオで、回路の定数を1.5V動

作に変更しただけです。どちらも通常部品で出来

るだけ小型に組んでみました。ミュウ同調器は現

在市販されていないようですが、バリコンでも同

じです。2石ラジオのトランスは ST-20やST-45

が代用できますし、石はゲルマの同等品なら何で

も使えます。

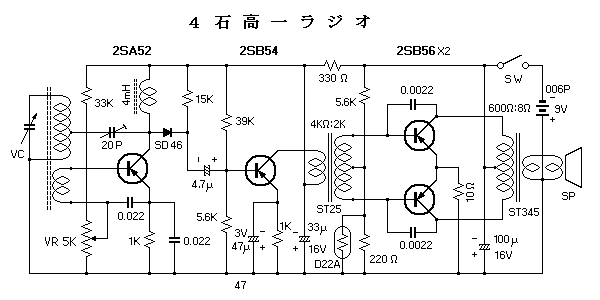

4石高一ラジオ

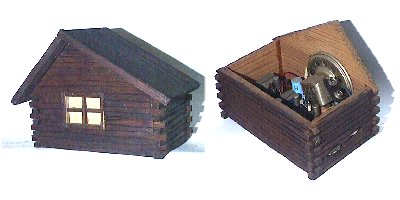

 このラジオも回路的には普通の高一ラジオですが、山小屋風の木製ケースを自作

しました。かなり昔の作ですが、これを聞きながら勉強をしていたものです。

出力トランスはST-45等が代用できます。
