Mullard T61D

直熱3極管　4V/4.25A　プレ−ト電圧Max2, 000V　μ21　プレ−ト損失60W　最大胴回り直径7.5�a　高さ23�a

1920年代のダブルエンド（真空管の上下からリード線を取り出す構造）の影響が色濃く残った時代の製品

Ｗ型フィラメントで、通常とは逆にプレート下部にコイルスプリングを設けてテンションを加える構造。超珍品

動作例

400V 0V 40ma　　600V 0V 70ma

1000V -25V　50ma　　1400V -50V 30ma

　　　　　　　　　　　　　　　　　　　　　　　　　　右側のタマはヒ−タ−が半分しか点灯しません

　　　　250V 0V 22.6ma　　　　　　　　　250V 0V 11.6ma

　　　　400V 0V 40.0ma 　　　　　　　　　400V 0V 22.0ma

左のタマ：Ep-Ip曲線に準じた動作を確認

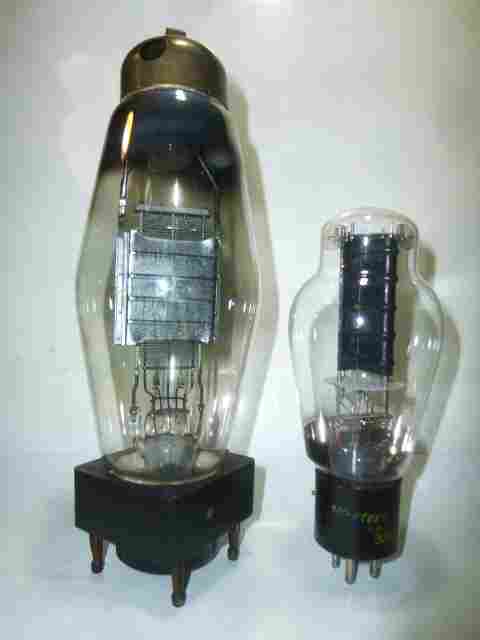

　　　　　　　　　　　　　　　　　　　　　　　　　　右のタマ300B
