Telefunken RV25 XI 後期型

　Nr... 1018 / 0746 / .　　　　　Nr. 101877 / 0343 / �Y

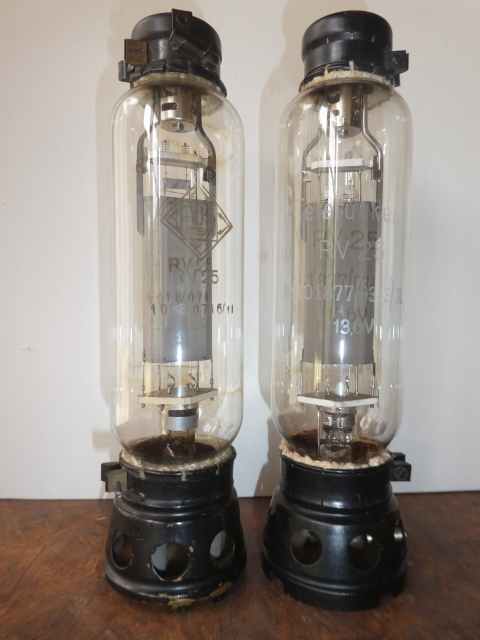

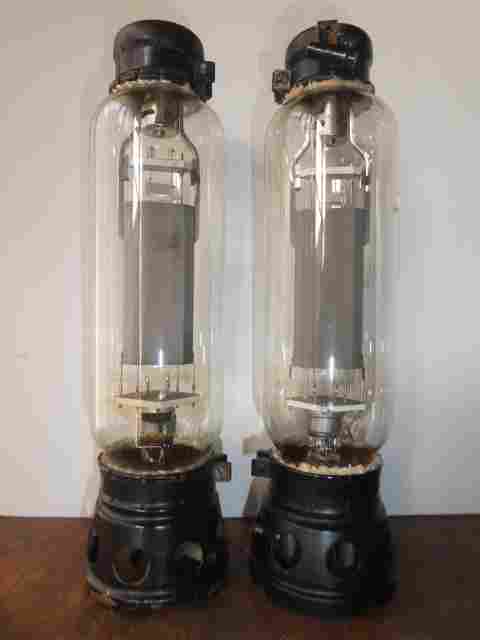

右の真空のロゴが消えている箇所があります　左は戦後すぐのものでプレートにヒダがある　右は大戦中のもの

固定バイアス・2本ともに、Va=500V Ia=36mA Vg=-50V

自己バイアス・2本ともに、Va=500V Ia=42mA Va=-42V Rk=1kΩ

ゼロバイアス Ep=500V Ia1=230.6mA　　Ia2=200.8mA

RVとは低周波出力管を示す型番、ちなみにRSは送信管を示す。　ヒーター 13.6V/4.4A

プレート電圧 1800V、プレート損出 180W、μ＝6.7、Gm=650、rp＝2.5kΩ
